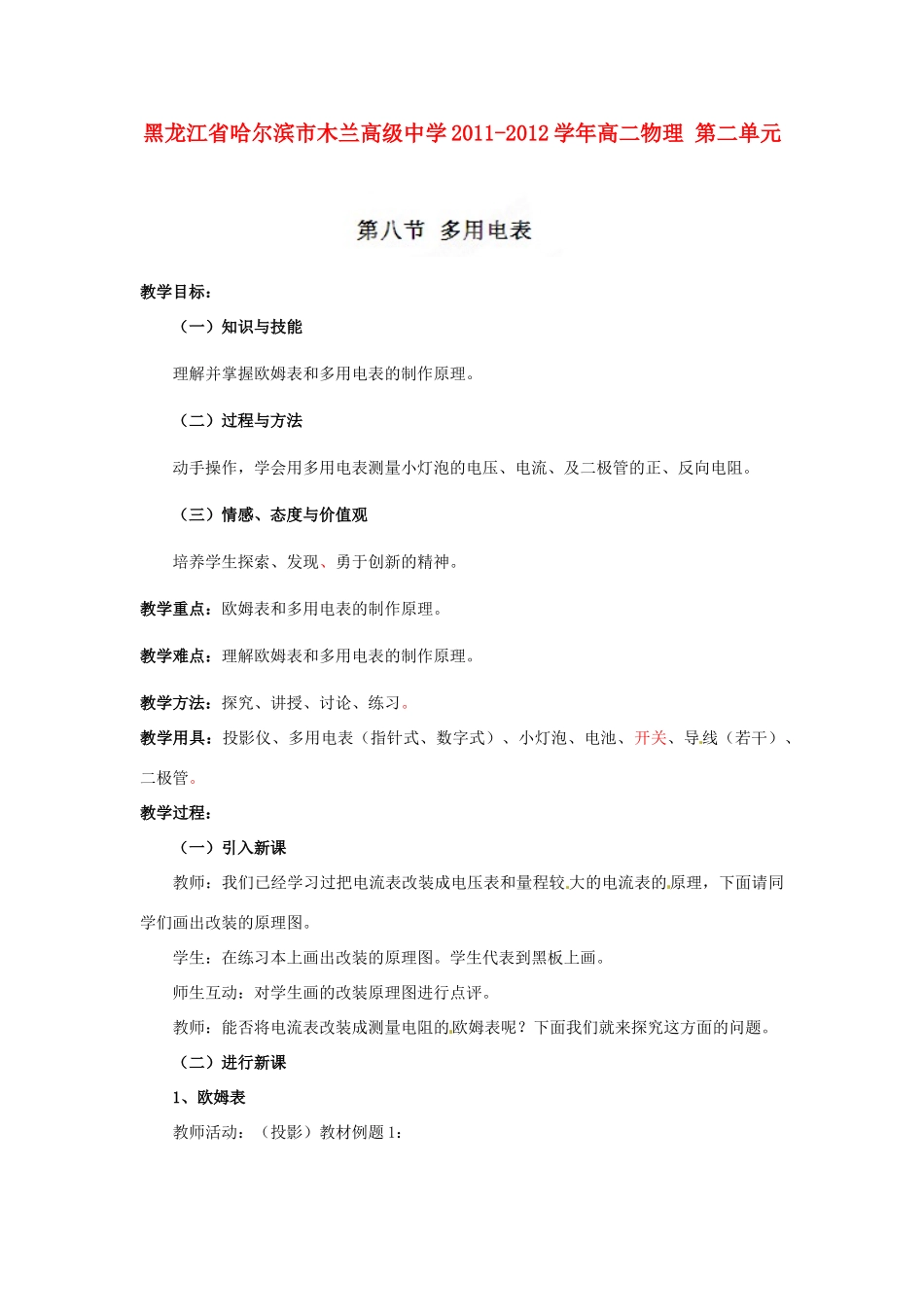

黑龙江省哈尔滨市木兰高级中学 2011-2012 学年高二物理 第二单元教学目标：（一）知识与技能理解并掌握欧姆表和多用电表的制作原理。（二）过程与方法动手操作，学会用多用电表测量小灯泡的电压、电流、及二极管的正、反向电阻。（三）情感、态度与价值观培养学生探索、发现、勇于创新的精神。教学重点：欧姆表和多用电表的制作原理。教学难点：理解欧姆表和多用电表的制作原理。教学方法：探究、讲授、讨论、练习。教学用具：投影仪、多用电表（指针式、数字式）、小灯泡、电池、开关、导线（若干）、二极管。教学过程：（一）引入新课教师：我们已经学习过把电流表改装成电压表和量程较 大的电流表的 原理，下面请同学们画出改装的原理图。学生：在练习本上画出改装的原理图。学生代表到黑板上画。师生互动：对学生画的改装原理图进行点评。教师：能否将电流表改装成测量电阻的欧姆表呢？下面我们就来探究这方面的问题。（二）进行新课1、欧姆表教师活动：（投影）教材例题 1：教师引导学生分析、求解，对求解结果进行总结、点评。教师：通过以上计算同学们有何启发？如何将电流表转换成直接测量电阻的仪表？谈谈你的设想。学生讨论，代表发言：将电流表的“10mA”刻度线标为“0Ω”，“5mA”刻度线标为“150Ω”，其它电流刻度按的规律转为电阻的标度， 这样，电流表就改装成了直接测电阻的仪器。教师（总结 ）：（投影）教材图 2.8-2（如图所示）。这就是一个最简单的欧姆表的电路原理图。实际的欧姆表就是在这个原理的基础上制成的。2、多用电表教师：将电压表、电流表、欧姆表组合在一起就成了多用电表。（投影）教材图 2.8-3 和 2.8-4（如图所示）。图 2.8-3 分别表示电流表、欧姆表、电压表的电路示意图。把它们组合在一起，在图2.8-4 的基础上画出最简单得多用电表的电路，并说明转换测量功能。学生讨论，画电路图。教师：（投影）教材图 2.8-5（如图所示）。说出那些位置是电流挡、那些位置是电压挡、那些位置是欧姆挡？哪些位置的量程比较大？学生讨论、代表发言。师生互动、点评。教师：教师：（投影） 教材图 2.8-6 和 2.8-7（如图所示）。向学生介绍指针可用小螺丝刀调整机械调零旋钮使指针指零；（3）将红、黑表笔分别插入“+”、“-”插孔；测电压（4）将选择开关置于直流电压 2.5V 挡，测 1.5V 干电池的电压；（5）将选择开关置于交流电压 250V 挡，测 220V 的交流电压；测电流（6）将选择开关置于直...
