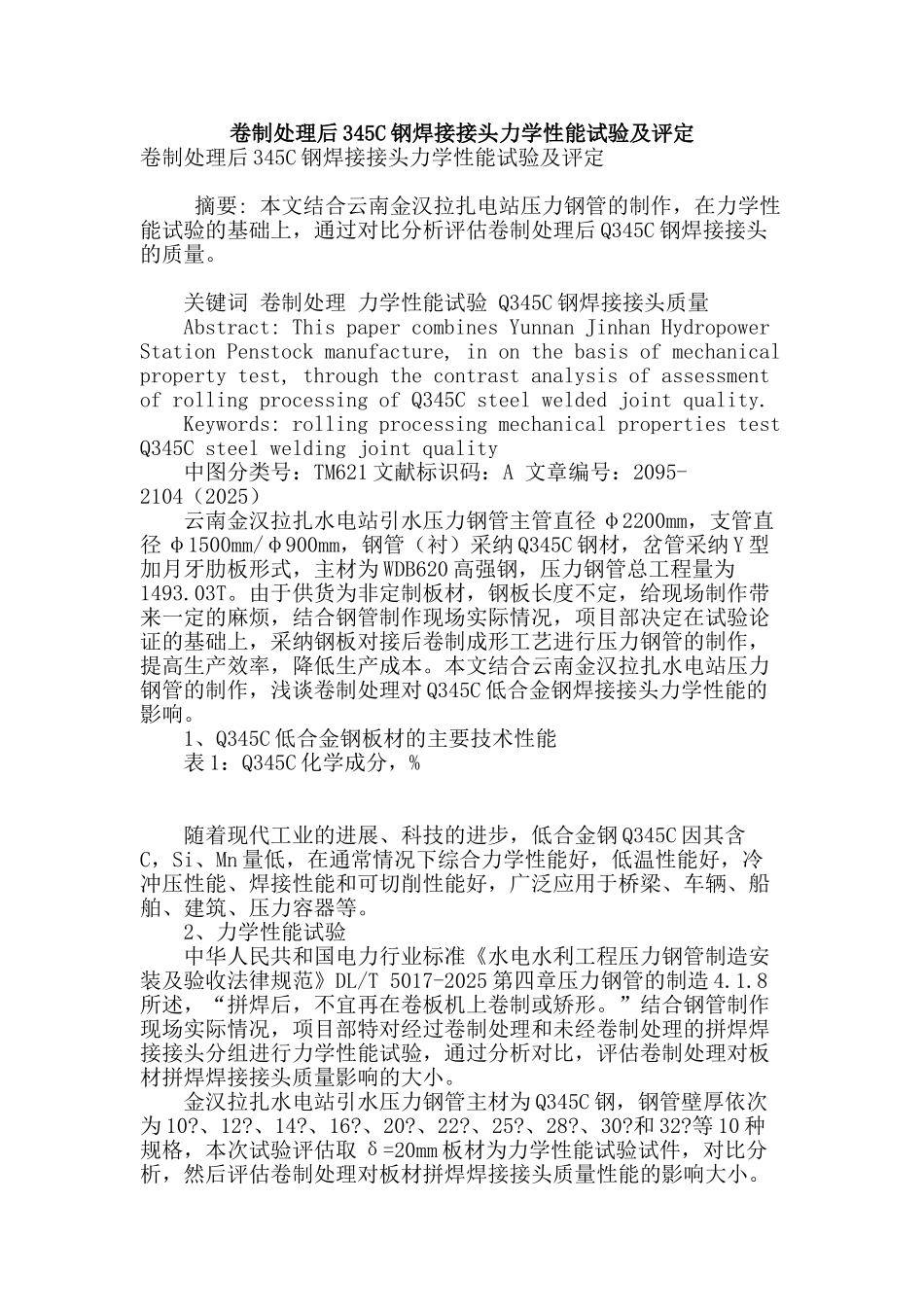

卷制处理后345c钢焊接接头力学性能试验及评定

卷制处理后 345C 钢焊接接头力学性能试验及评定卷制处理后 345C 钢焊接接头力学性能试验及评定 摘要: 本文结合云南金汉拉扎电站压力钢管的制作，在力学性能试验的基础上，通过对比分析评估卷制处理后 Q345C 钢焊接接头的质量。 关键词 卷制处理 力学性能试验 Q345C 钢焊接接头质量 Abstract: This paper combines Yunnan Jinhan Hydropower Station Penstock manufacture, in on the basis of mechanical property test, through the contrast analysis of assessment of rolling processing of Q345C steel welded joint quality. Keywords: rolling processing mechanical properties test Q345C steel welding joint quality 中图分类号：TM621 文献标识码：A 文章编号：2095-2104（2025） 云南金汉拉扎水电站引水压力钢管主管直径 φ2200mm，支管直径 φ1500mm/φ900mm，钢管（衬）采纳 Q345C 钢材，岔管采纳 Y 型加月牙肋板形式，主材为 WDB620 高强钢，压力钢管总工程量为1493.03T。由于供货为非定制板材，钢板长度不定，给现场制作带来一定的麻烦，结合钢管制作现场实际情况，项目部决定在试验论证的基础上，采纳钢板对接后卷制成形工艺进行压力钢管的制作，提高生产效率，降低生产成本。本文结合云南金汉拉扎水电站压力钢管的制作，浅谈卷制处理对 Q345C 低合金钢焊接接头力学性能的影响。 1、Q345C 低合金钢板材的主要技术性能 表 1：Q345C 化学成分，% 随着现代工业的进展、科技的进步，低合金钢 Q345C 因其含C，Si、Mn 量低，在通常情况下综合力学性能好，低温性能好，冷冲压性能、焊接性能和可切削性能好，广泛应用于桥梁、车辆、船舶、建筑、压力容器等。 2、力学性能试验 中华人民共和国电力行业标准《水电水利工程压力钢管制造安装及验收法律规范》DL/T 5017-2025 第四章压力钢管的制造 4.1.8所述，“拼焊后，不宜再在卷板机上卷制或矫形。”结合钢管制作现场实际情况，项目部特对经过卷制处理和未经卷制处理的拼焊焊接接头分组进行力学性能试验，通过分析对比，评估卷制处理对板材拼焊焊接接头质量影响的大小。 金汉拉扎水电站引水压力钢管主材为 Q345C 钢，钢管壁厚依次为 10?、12?、14?、16?、20?、22?、25?、28?、30?和 32?等 10 种规格，本次试验评估取 δ=20mm 板材为力学性能试验试件，对比分析，然后评估卷制处理对板材拼...
