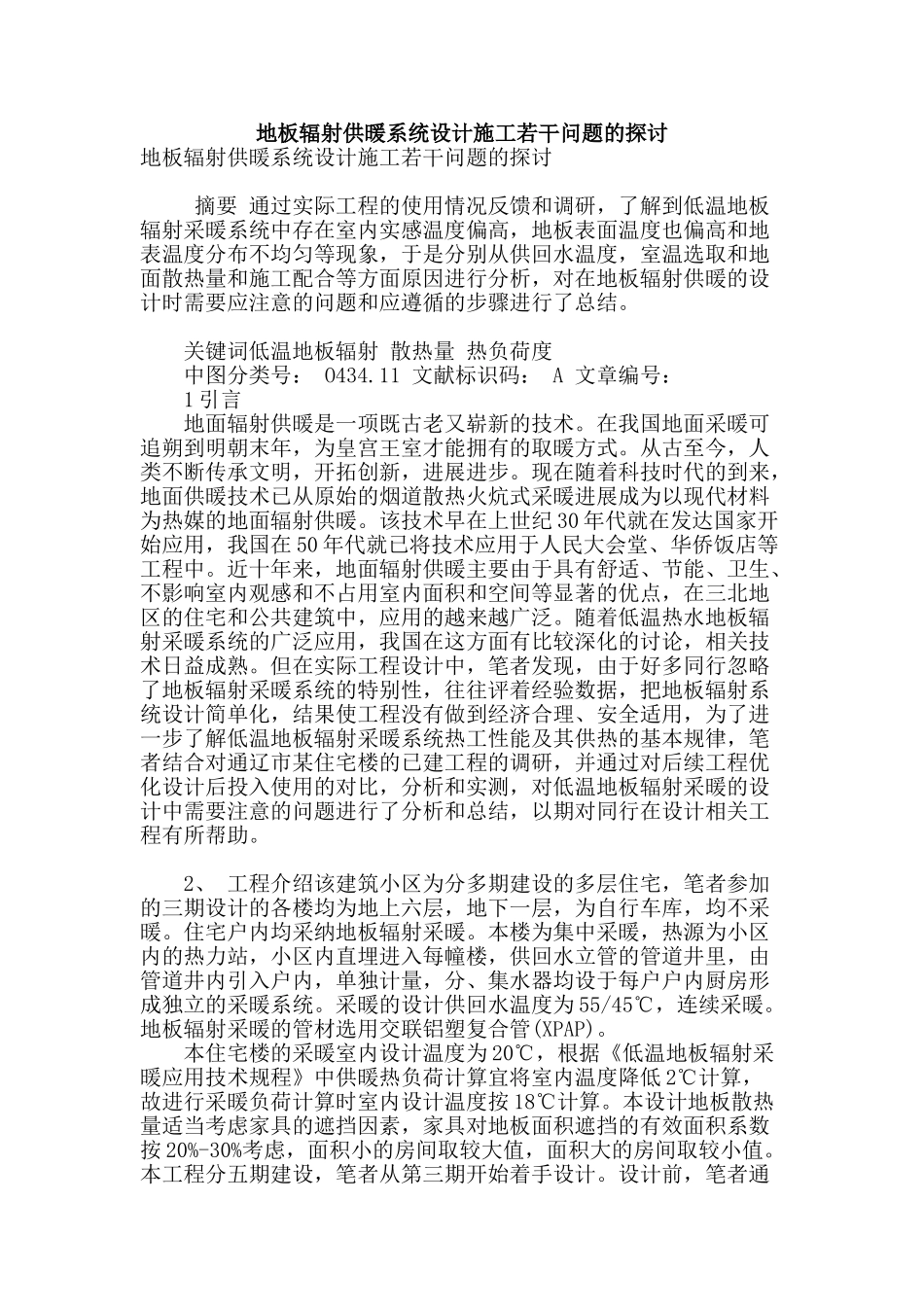

地板辐射供暖系统设计施工若干问题的探讨地板辐射供暖系统设计施工若干问题的探讨 摘要 通过实际工程的使用情况反馈和调研，了解到低温地板辐射采暖系统中存在室内实感温度偏高，地板表面温度也偏高和地表温度分布不均匀等现象，于是分别从供回水温度，室温选取和地面散热量和施工配合等方面原因进行分析，对在地板辐射供暖的设计时需要应注意的问题和应遵循的步骤进行了总结。 关键词低温地板辐射 散热量 热负荷度 中图分类号： O434.11 文献标识码： A 文章编号： 1 引言 地面辐射供暖是一项既古老又崭新的技术。在我国地面采暖可追朔到明朝末年，为皇宫王室才能拥有的取暖方式。从古至今，人类不断传承文明，开拓创新，进展进步。现在随着科技时代的到来，地面供暖技术已从原始的烟道散热火炕式采暖进展成为以现代材料为热媒的地面辐射供暖。该技术早在上世纪 30 年代就在发达国家开始应用，我国在 50 年代就已将技术应用于人民大会堂、华侨饭店等工程中。近十年来，地面辐射供暖主要由于具有舒适、节能、卫生、不影响室内观感和不占用室内面积和空间等显著的优点，在三北地区的住宅和公共建筑中，应用的越来越广泛。随着低温热水地板辐射采暖系统的广泛应用，我国在这方面有比较深化的讨论，相关技术日益成熟。但在实际工程设计中，笔者发现，由于好多同行忽略了地板辐射采暖系统的特别性，往往评着经验数据，把地板辐射系统设计简单化，结果使工程没有做到经济合理、安全适用，为了进一步了解低温地板辐射采暖系统热工性能及其供热的基本规律，笔者结合对通辽市某住宅楼的已建工程的调研，并通过对后续工程优化设计后投入使用的对比，分析和实测，对低温地板辐射采暖的设计中需要注意的问题进行了分析和总结，以期对同行在设计相关工程有所帮助。 2、 工程介绍该建筑小区为分多期建设的多层住宅，笔者参加的三期设计的各楼均为地上六层，地下一层，为自行车库，均不采暖。住宅户内均采纳地板辐射采暖。本楼为集中采暖，热源为小区内的热力站，小区内直埋进入每幢楼，供回水立管的管道井里，由管道井内引入户内，单独计量，分、集水器均设于每户户内厨房形成独立的采暖系统。采暖的设计供回水温度为 55/45℃，连续采暖。地板辐射采暖的管材选用交联铝塑复合管(XPAP)。 本住宅楼的采暖室内设计温度为 20℃，根据《低温地板辐射采暖应用技术规程》中供暖热负荷计算宜将室内温度降低 2℃计算，故进行采暖负荷计算时室内设...
