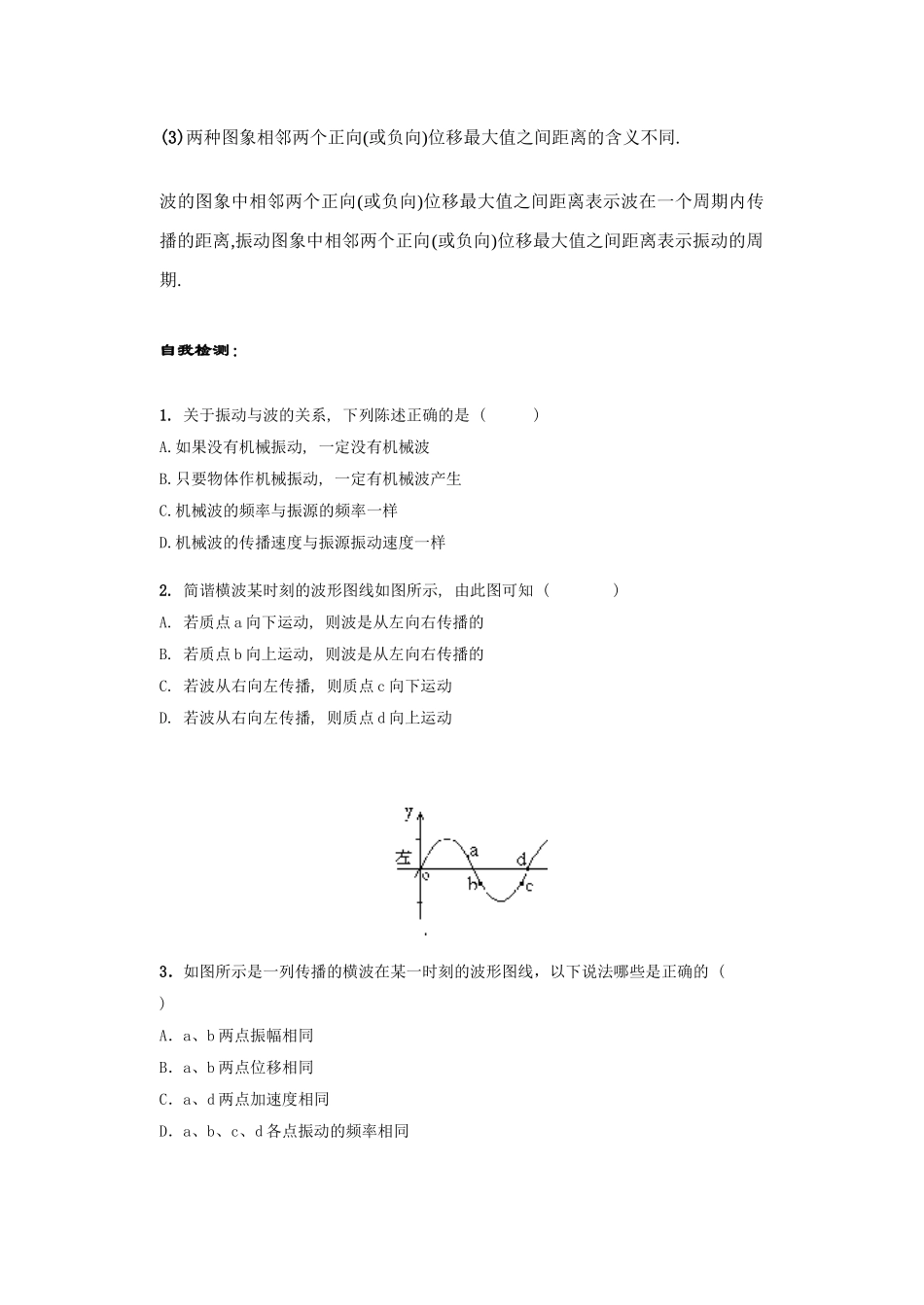

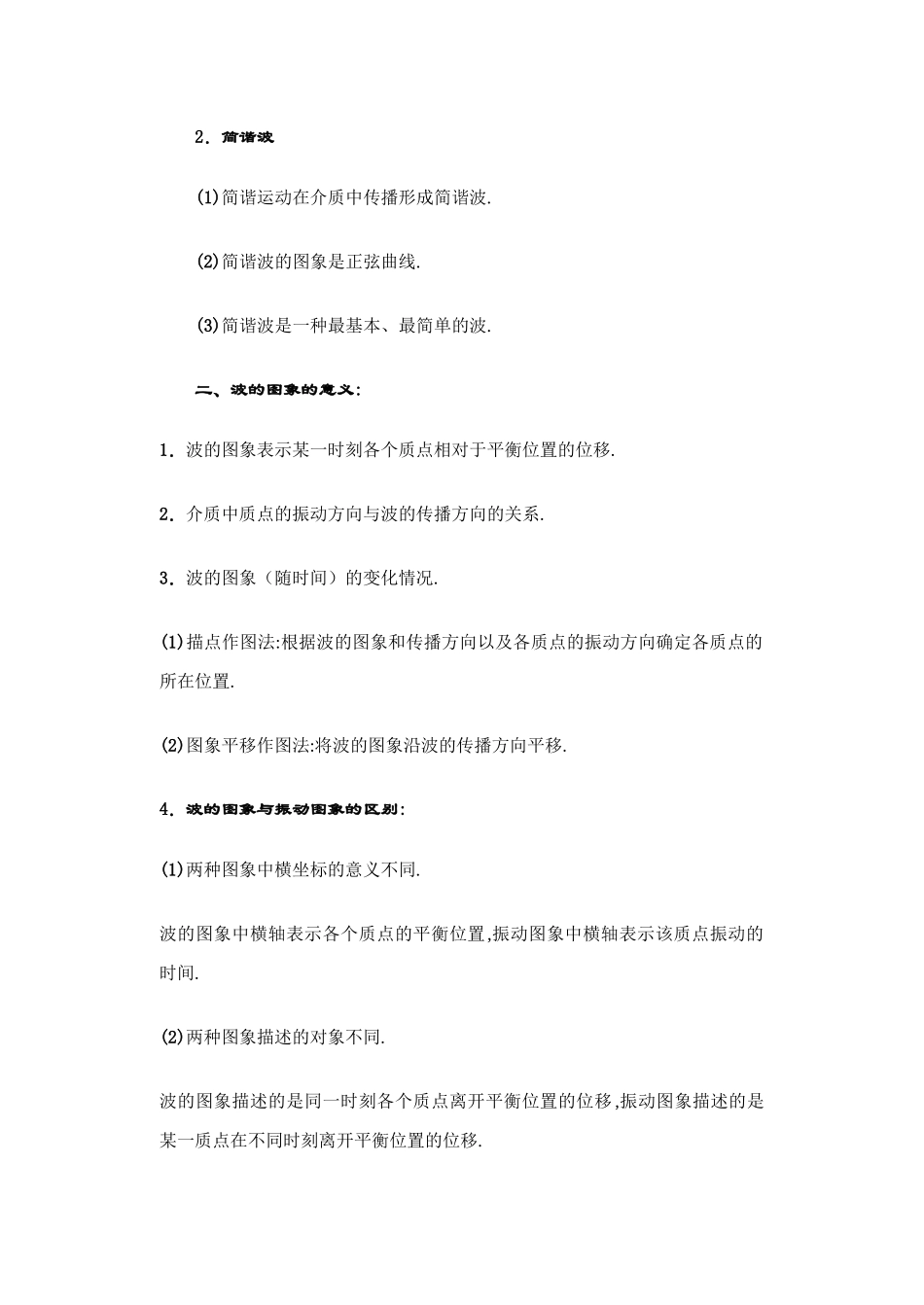

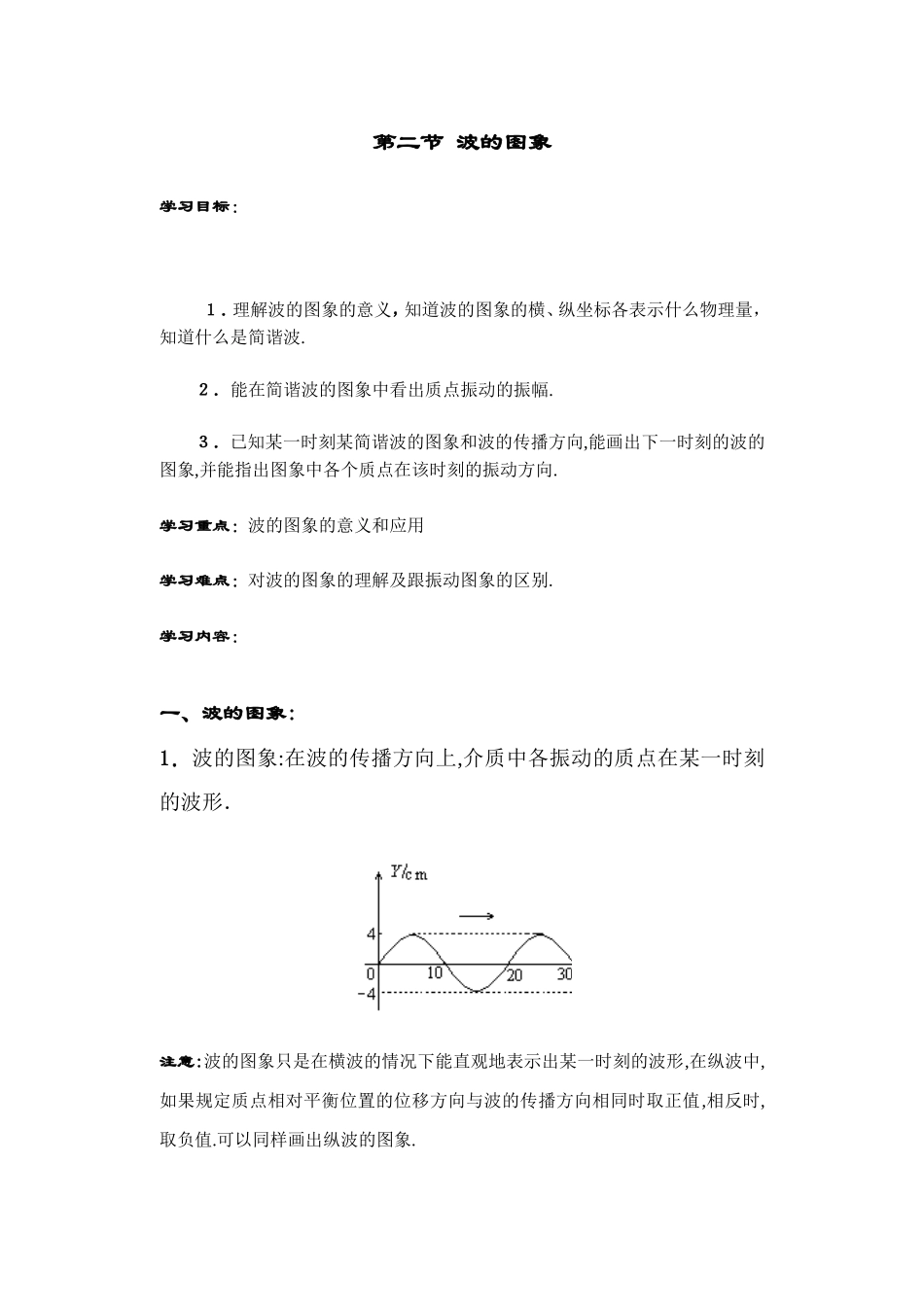

第二节 波的图象学习目标： １．理解波的图象的意义，知道波的图象的横、纵坐标各表示什么物理量，知道什么是简谐波.２．能在简谐波的图象中看出质点振动的振幅.３．已知某一时刻某简谐波的图象和波的传播方向,能画出下一时刻的波的图象,并能指出图象中各个质点在该时刻的振动方向.学习重点：波的图象的意义和应用学习难点：对波的图象的理解及跟振动图象的区别.学习内容：一、波的图象:1．波的图象:在波的传播方向上,介质中各振动的质点在某一时刻的波形．注意:波的图象只是在横波的情况下能直观地表示出某一时刻的波形,在纵波中,如果规定质点相对平衡位置的位移方向与波的传播方向相同时取正值,相反时,取负值.可以同样画出纵波的图象.2．简谐波(1)简谐运动在介质中传播形成简谐波.(2)简谐波的图象是正弦曲线.(3)简谐波是一种最基本、最简单的波.二、波的图象的意义:1．波的图象表示某一时刻各个质点相对于平衡位置的位移.2．介质中质点的振动方向与波的传播方向的关系.3．波的图象（随时间）的变化情况.(1)描点作图法:根据波的图象和传播方向以及各质点的振动方向确定各质点的所在位置.(2)图象平移作图法:将波的图象沿波的传播方向平移.4．波的图象与振动图象的区别:(1)两种图象中横坐标的意义不同.波的图象中横轴表示各个质点的平衡位置,振动图象中横轴表示该质点振动的时间.(2)两种图象描述的对象不同.波的图象描述的是同一时刻各个质点离开平衡位置的位移 ,振动图象描述的是某一质点在不同时刻离开平衡位置的位移.(3)两种图象相邻两个正向(或负向)位移最大值之间距离的含义不同.波的图象中相邻两个正向(或负向)位移最大值之间距离表示波在一个周期内传播的距离,振动图象中相邻两个正向(或负向)位移最大值之间距离表示振动的周期.自我检测：1. 关于振动与波的关系, 下列陈述正确的是 ( )A.如果没有机械振动, 一定没有机械波B.只要物体作机械振动, 一定有机械波产生C.机械波的频率与振源的频率一样D.机械波的传播速度与振源振动速度一样2. 简谐横波某时刻的波形图线如图所示, 由此图可知 ( )A. 若质点 a 向下运动, 则波是从左向右传播的B. 若质点 b 向上运动, 则波是从左向右传播的C. 若波从右向左传播, 则质点 c 向下运动D. 若波从右向左传播, 则质点 d 向上运动3．如图所示是一列传播的横波在某一时刻的波形图线，以下说法哪些是正确的 ( )A．a、b 两点振幅相同 B．a、b 两点位移相同C．a、d 两点加速度相同 D．a、b、c、d 各点振动的频率相同
