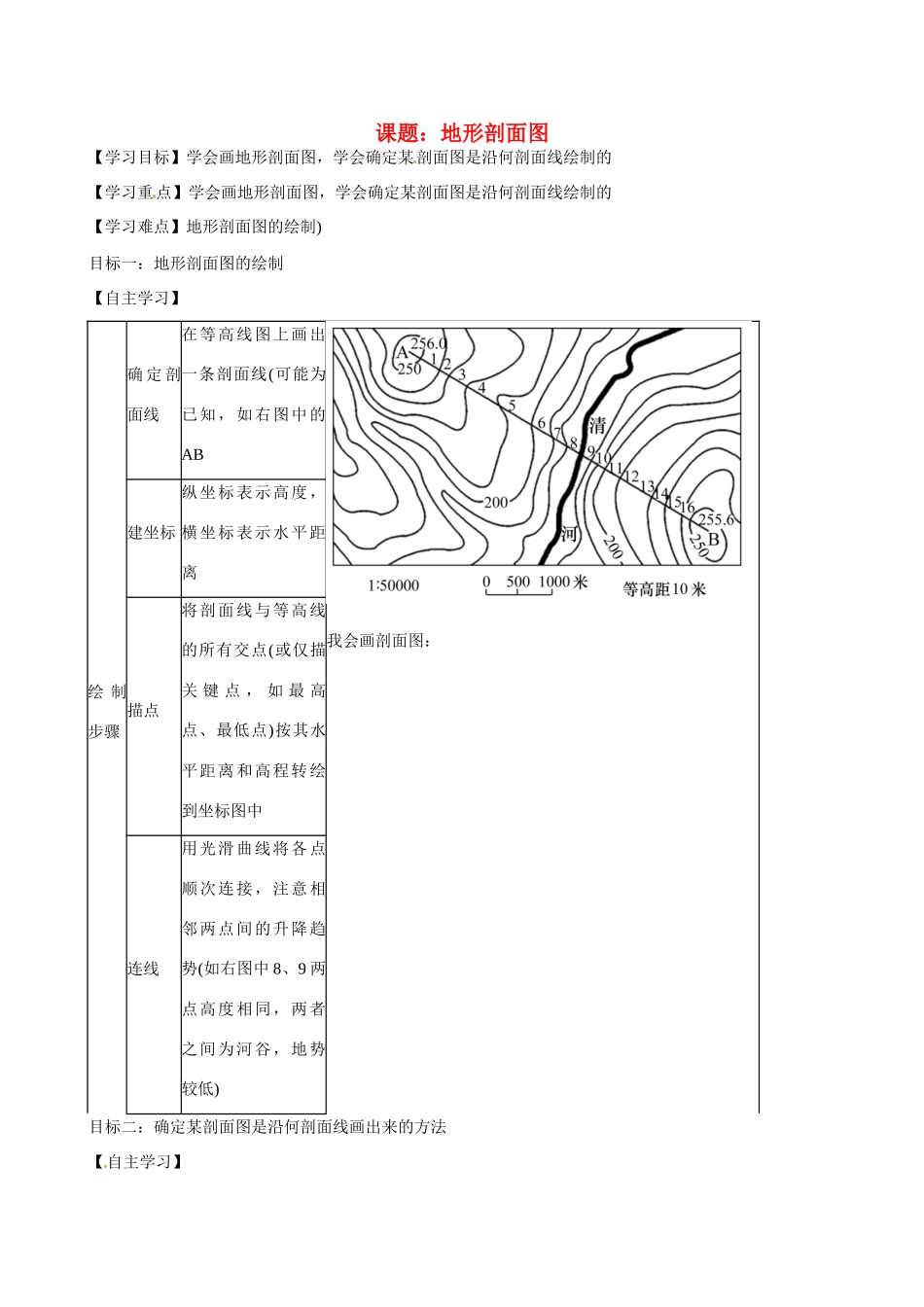

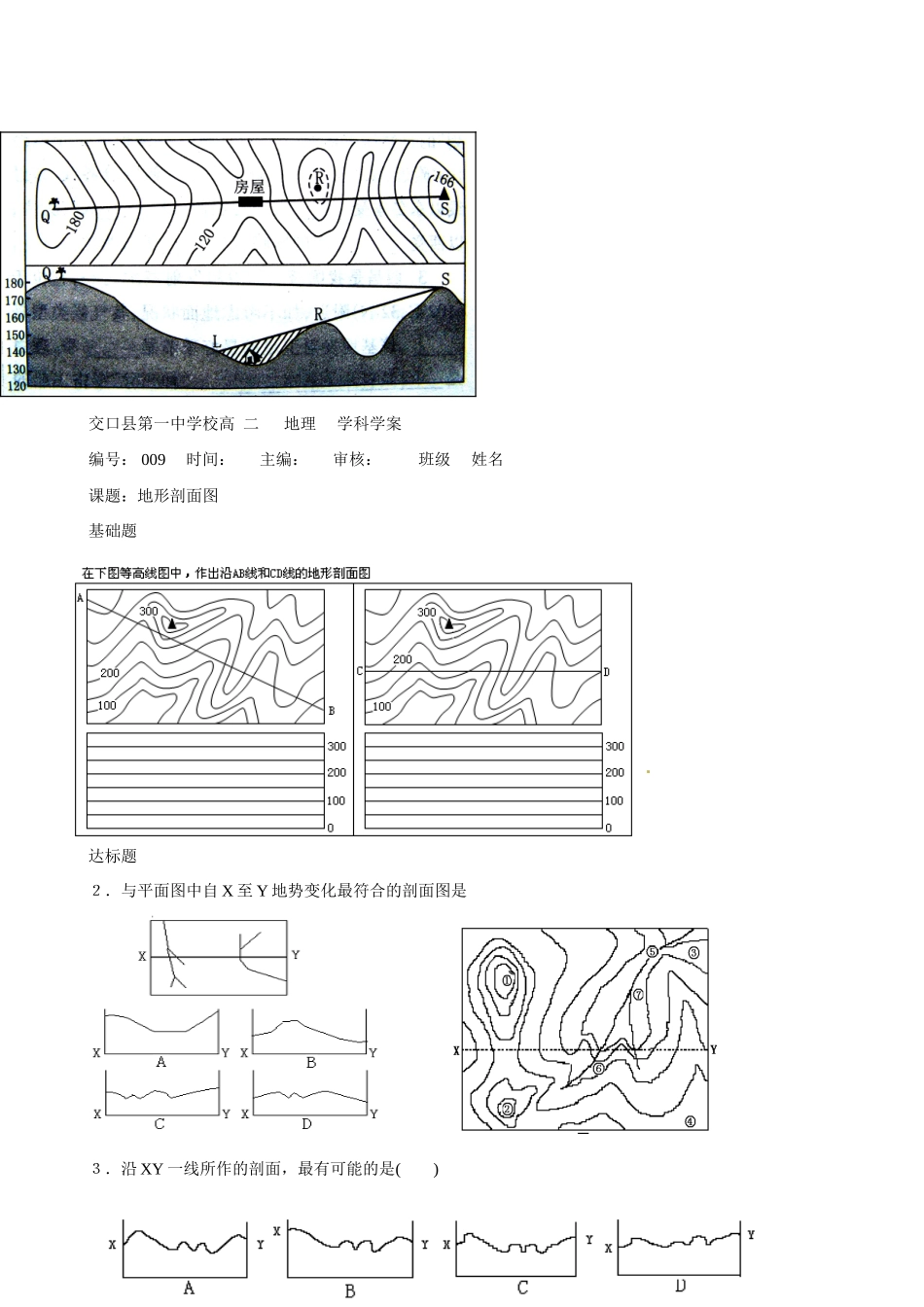

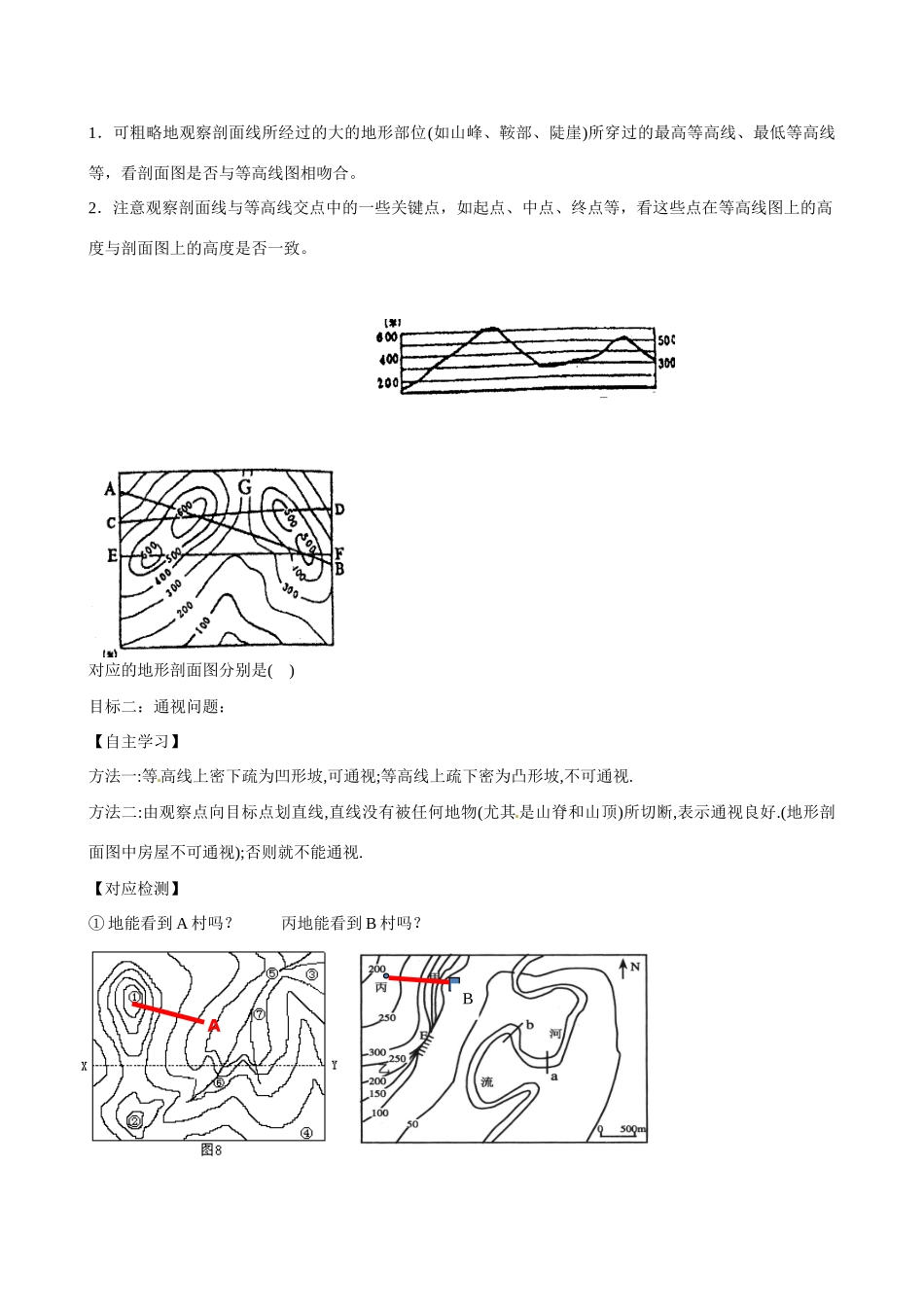

课题：地形剖面图【学习目标】学会画地形剖面图，学会确定某剖面图是沿何剖面线绘制的【学习重点】学会画地形剖面图，学会确定某剖面图是沿何剖面线绘制的【学习难点】地形剖面图的绘制)目标一：地形剖面图的绘制【自主学习】绘 制步骤确 定 剖面线在等高线图上画出一条剖面线(可能为已知，如右图中的AB我会画剖面图：建坐标纵坐标表示高度，横坐标表示水平距离描点将剖面线与等高线的所有交点(或仅描关 键 点 ， 如 最 高点、最低点)按其水平距离和高程转绘到坐标图中连线用光滑曲线将各点顺次连接，注意相邻两点间的升降趋势(如右图中 8、9 两点高度相同，两者之间为河谷，地势较低)目标二：确定某剖面图是沿何剖面线画出来的方法【自主学习】1．可粗略地观察剖面线所经过的大的地形部位(如山峰、鞍部、陡崖)所穿过的最高等高线、最低等高线等，看剖面图是否与等高线图相吻合。2．注意观察剖面线与等高线交点中的一些关键点，如起点、中点、终点等，看这些点在等高线图上的高度与剖面图上的高度是否一致。对应的地形剖面图分别是( )目标二：通视问题：【自主学习】方法一:等高线上密下疏为凹形坡,可通视;等高线上疏下密为凸形坡,不可通视.方法二:由观察点向目标点划直线,直线没有被任何地物(尤其 是山脊和山顶)所切断,表示通视良好.(地形剖面图中房屋不可通视);否则就不能通视.【对应检测】① 地能看到 A 村吗？ 丙地能看到 B 村吗？AB交口县第一中学校高 二 地理 学科学案编号： 009 时间： 主编： 审核： 班级 姓名 课题：地形剖面图基础题达标题２．与平面图中自 X 至 Y 地势变化最符合的剖面图是３．沿 XY 一线所作的剖面，最有可能的是( )４．．图中的四条剖面线与剖面图图相符的是( ) A．FF＼ B．EE＼ C．HH＼ D．GG＼５下图为某地区等高线地形示意图（１）为正确显示 K 地的地形起伏，沿图中 MN、PQ 线作地形剖面图，表示 K 点位置的正确组合是 ( )A．①② B．①③C．③④ D．②④（２）．旅游通常跋山涉水，求真求质。沿 AB、CD、MN、PQ 四条登山路线中到达 K 点，最符合“行到水穷处，坐看云起时”悠然意境的线路是( )A．M K 或 NK B．PK 或 QKC．AK 或 BK D．CK 或 DK提高题6．三 条曲线的起点为甲地，终点为乙地 (1)甲、乙两地点间高差大致为( ) A．80m B．110m C．170m D．220m(2)在对应的地形图上可以看出( )A．道路①为直线B．道路②经过甲、乙两地间...
