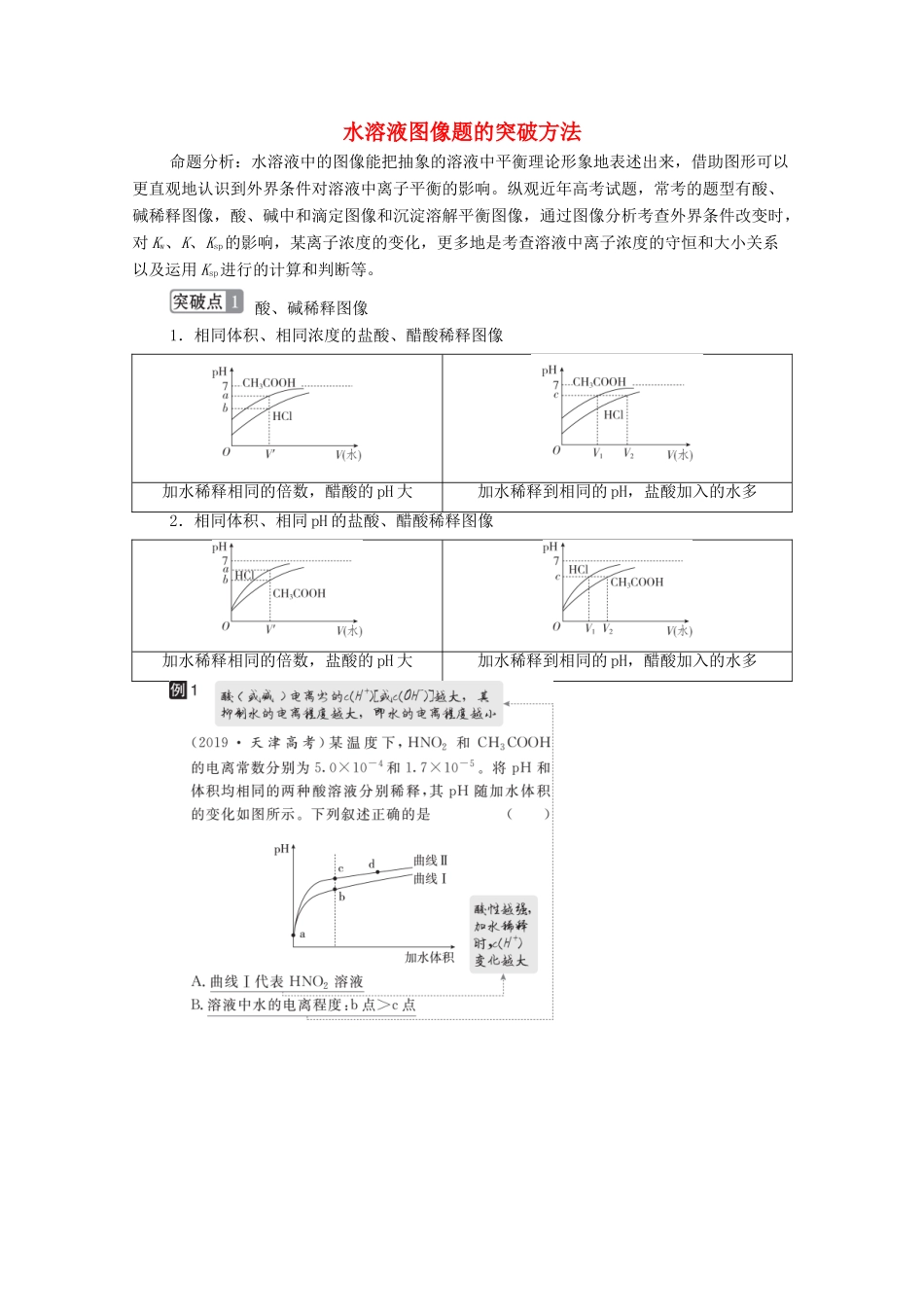

水溶液图像题的突破方法命题分析：水溶液中的图像能把抽象的溶液中平衡理论形象地表述出来，借助图形可以更直观地认识到外界条件对溶液中离子平衡的影响
纵观近年高考试题，常考的题型有酸、碱稀释图像，酸、碱中和滴定图像和沉淀溶解平衡图像，通过图像分析考查外界条件改变时，对 Kw、K、Ksp的影响，某离子浓度的变化，更多地是考查溶液中离子浓度的守恒和大小关系以及运用 Ksp进行的计算和判断等
酸、碱稀释图像1．相同体积、相同浓度的盐酸、醋酸稀释图像加水稀释相同的倍数，醋酸的 pH 大加水稀释到相同的 pH，盐酸加入的水多2．相同体积、相同 pH 的盐酸、醋酸稀释图像加水稀释相同的倍数，盐酸的 pH 大加水稀释到相同的 pH，醋酸加入的水多[解析] 由 Ka(HNO2)>Ka(CH3COOH)可知，酸性 HNO2>CH3COOH
pH 相同的两种酸稀释相同倍数时，酸性强的酸 pH 变化大，所以曲线Ⅱ为 HNO2，A 错误；b、c 两点处，b 点酸性强，对水的电离抑制程度大，所以水的电离程度：c 点>b 点，B 错误；从 c 点到 d 点，＝＝，Kw和 Ka是两个常数，只要温度不变，比值也不变，C 正确；a 点 pH 相同，则 CH3COOH 的浓度大，恰好中和时消耗的 NaOH 多，所以溶液中 n(Na＋)多，D 错误
[答案] C pH＝12 的 X、Y 两种碱溶液各 10 mL，分别稀释至 1000 mL，其 pH 与溶液体积(V)的关系如图所示，下列说法正确的是( )A．若 10
