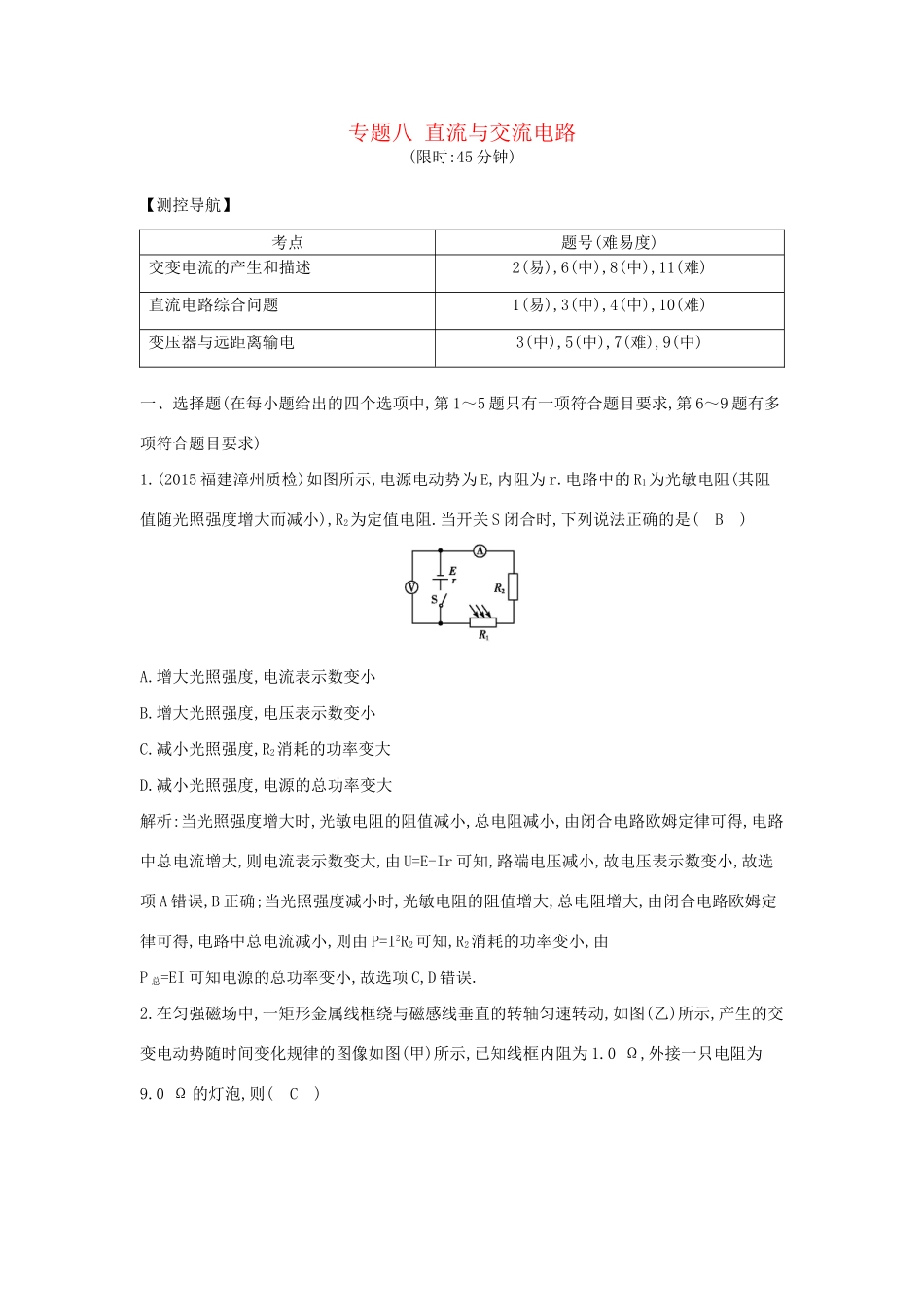

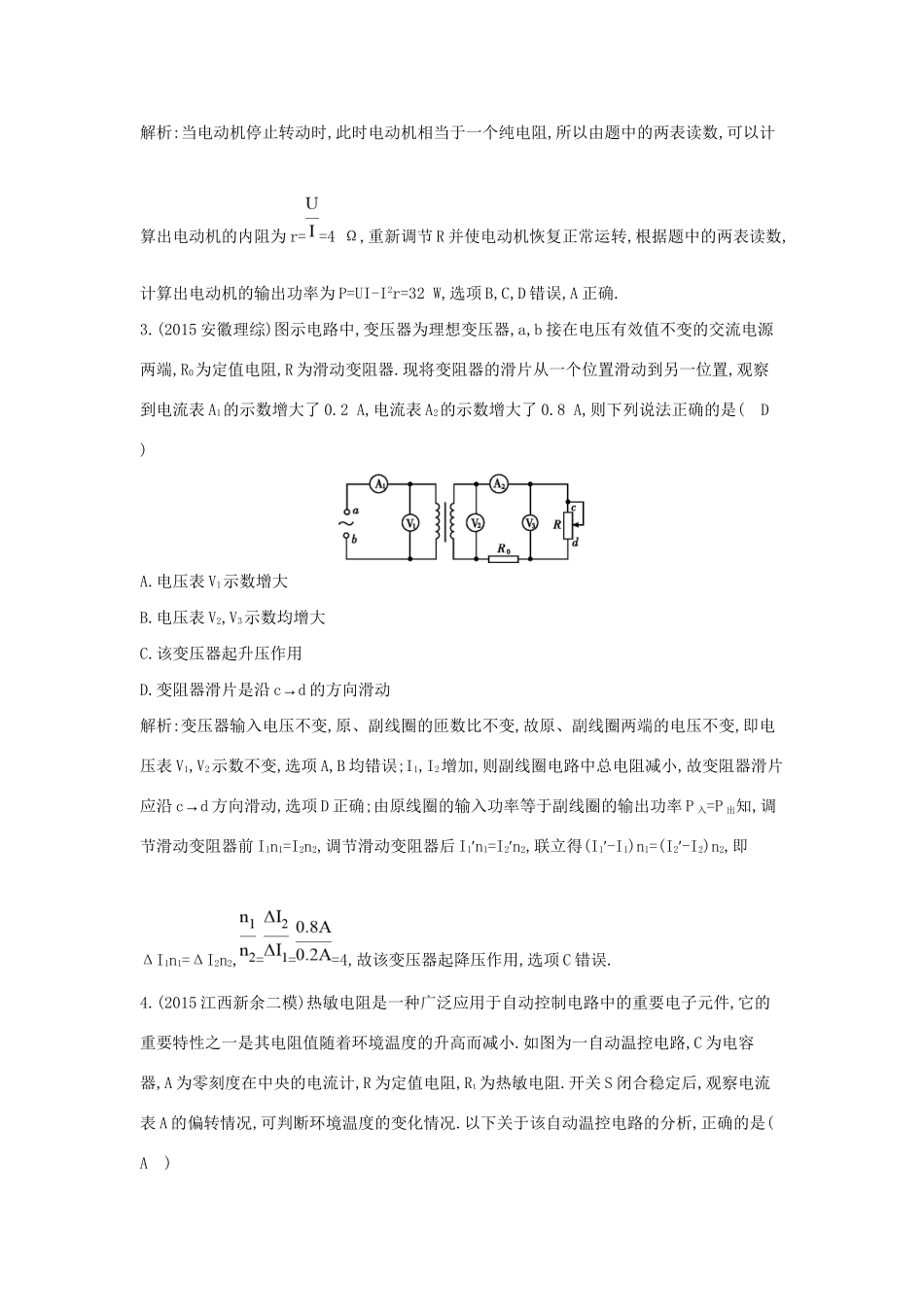

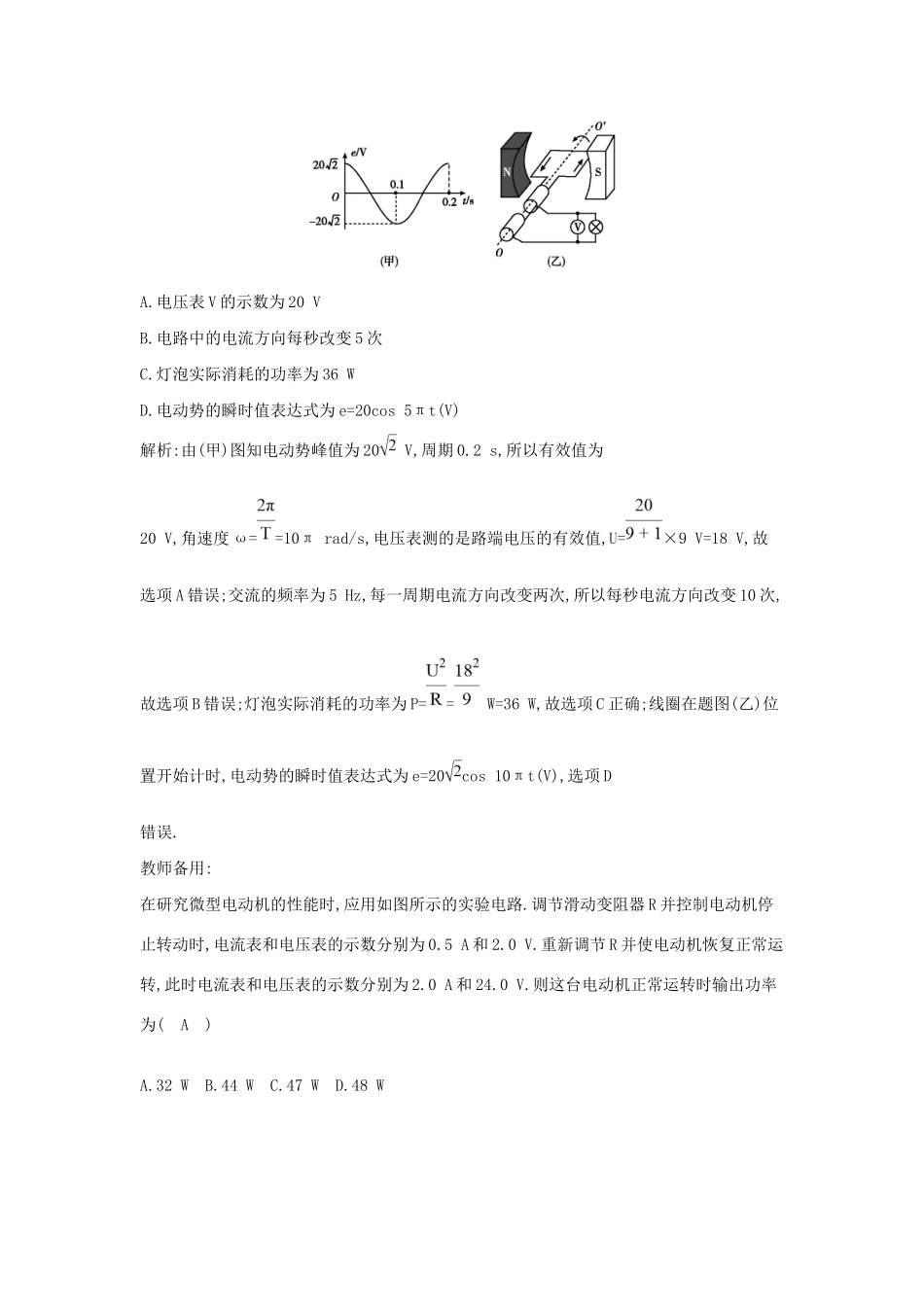

专题八直流与交流电路(限时:45分钟)【测控导航】考点题号(难易度)交变电流的产生和描述2(易),6(中),8(中),11(难)直流电路综合问题1(易),3(中),4(中),10(难)变压器与远距离输电3(中),5(中),7(难),9(中)一、选择题(在每小题给出的四个选项中,第1～5题只有一项符合题目要求,第6～9题有多项符合题目要求)1.(2015福建漳州质检)如图所示,电源电动势为E,内阻为r.电路中的R1为光敏电阻(其阻值随光照强度增大而减小),R2为定值电阻.当开关S闭合时,下列说法正确的是(B)A.增大光照强度,电流表示数变小B.增大光照强度,电压表示数变小C.减小光照强度,R2消耗的功率变大D.减小光照强度,电源的总功率变大解析:当光照强度增大时,光敏电阻的阻值减小,总电阻减小,由闭合电路欧姆定律可得,电路中总电流增大,则电流表示数变大,由U=E-Ir可知,路端电压减小,故电压表示数变小,故选项A错误,B正确;当光照强度减小时,光敏电阻的阻值增大,总电阻增大,由闭合电路欧姆定律可得,电路中总电流减小,则由P=I2R2可知,R2消耗的功率变小,由P总=EI可知电源的总功率变小,故选项C,D错误.2.在匀强磁场中,一矩形金属线框绕与磁感线垂直的转轴匀速转动,如图(乙)所示,产生的交变电动势随时间变化规律的图像如图(甲)所示,已知线框内阻为1.0Ω,外接一只电阻为9.0Ω的灯泡,则(C)A.电压表V的示数为20VB.电路中的电流方向每秒改变5次C.灯泡实际消耗的功率为36WD.电动势的瞬时值表达式为e=20cos5πt(V)解析:由(甲)图知电动势峰值为20V,周期0.2s,所以有效值为20V,角速度ω==10πrad/s,电压表测的是路端电压的有效值,U=×9V=18V,故选项A错误;交流的频率为5Hz,每一周期电流方向改变两次,所以每秒电流方向改变10次,故选项B错误;灯泡实际消耗的功率为P==W=36W,故选项C正确;线圈在题图(乙)位置开始计时,电动势的瞬时值表达式为e=20cos10πt(V),选项D错误.教师备用:在研究微型电动机的性能时,应用如图所示的实验电路.调节滑动变阻器R并控制电动机停止转动时,电流表和电压表的示数分别为0.5A和2.0V.重新调节R并使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0A和24.0V.则这台电动机正常运转时输出功率为(A)A.32WB.44WC.47WD.48W解析:当电动机停止转动时,此时电动机相当于一个纯电阻,所以由题中的两表读数,可以计算出电动机的内阻为r==4Ω,重新调节R并使电动机恢复正常运转,根据题中的两表读数,计算出电动机的输出功率为P=UI-I2r=32W,选项B,C,D错误,A正确.3.(2015安徽理综)图示电路中,变压器为理想变压器,a,b接在电压有效值不变的交流电源两端,R0为定值电阻,R为滑动变阻器.现将变阻器的滑片从一个位置滑动到另一位置,观察到电流表A1的示数增大了0.2A,电流表A2的示数增大了0.8A,则下列说法正确的是(D)A.电压表V1示数增大B.电压表V2,V3示数均增大C.该变压器起升压作用D.变阻器滑片是沿c→d的方向滑动解析:变压器输入电压不变,原、副线圈的匝数比不变,故原、副线圈两端的电压不变,即电压表V1,V2示数不变,选项A,B均错误;I1,I2增加,则副线圈电路中总电阻减小,故变阻器滑片应沿c→d方向滑动,选项D正确;由原线圈的输入功率等于副线圈的输出功率P入=P出知,调节滑动变阻器前I1n1=I2n2,调节滑动变阻器后I1′n1=I2′n2,联立得(I1′-I1)n1=(I2′-I2)n2,即ΔI1n1=ΔI2n2,===4,故该变压器起降压作用,选项C错误.4.(2015江西新余二模)热敏电阻是一种广泛应用于自动控制电路中的重要电子元件,它的重要特性之一是其电阻值随着环境温度的升高而减小.如图为一自动温控电路,C为电容器,A为零刻度在中央的电流计,R为定值电阻,Rt为热敏电阻.开关S闭合稳定后,观察电流表A的偏转情况,可判断环境温度的变化情况.以下关于该自动温控电路的分析,正确的是(A)A.当发现电流表A中的电流方向是由a到b时,表明环境温度是正在逐渐升高B.当发现电流表A中的电流方向是由a到b时,表明环境温度是正在逐渐降低C.为了提高该温控装置的灵敏度,应取定值电阻R的阻值远大于热敏电阻Rt的阻值D.为了提高该温控装置的灵敏度,应取定值电阻R的阻值远小于热敏电阻Rt的阻值解析:当发现电流表A中的电流方向是由a到b时,负电荷从b到a,电容器充电,电容器两端的电压增大,表明Rt减小,环境温度是正在逐...
