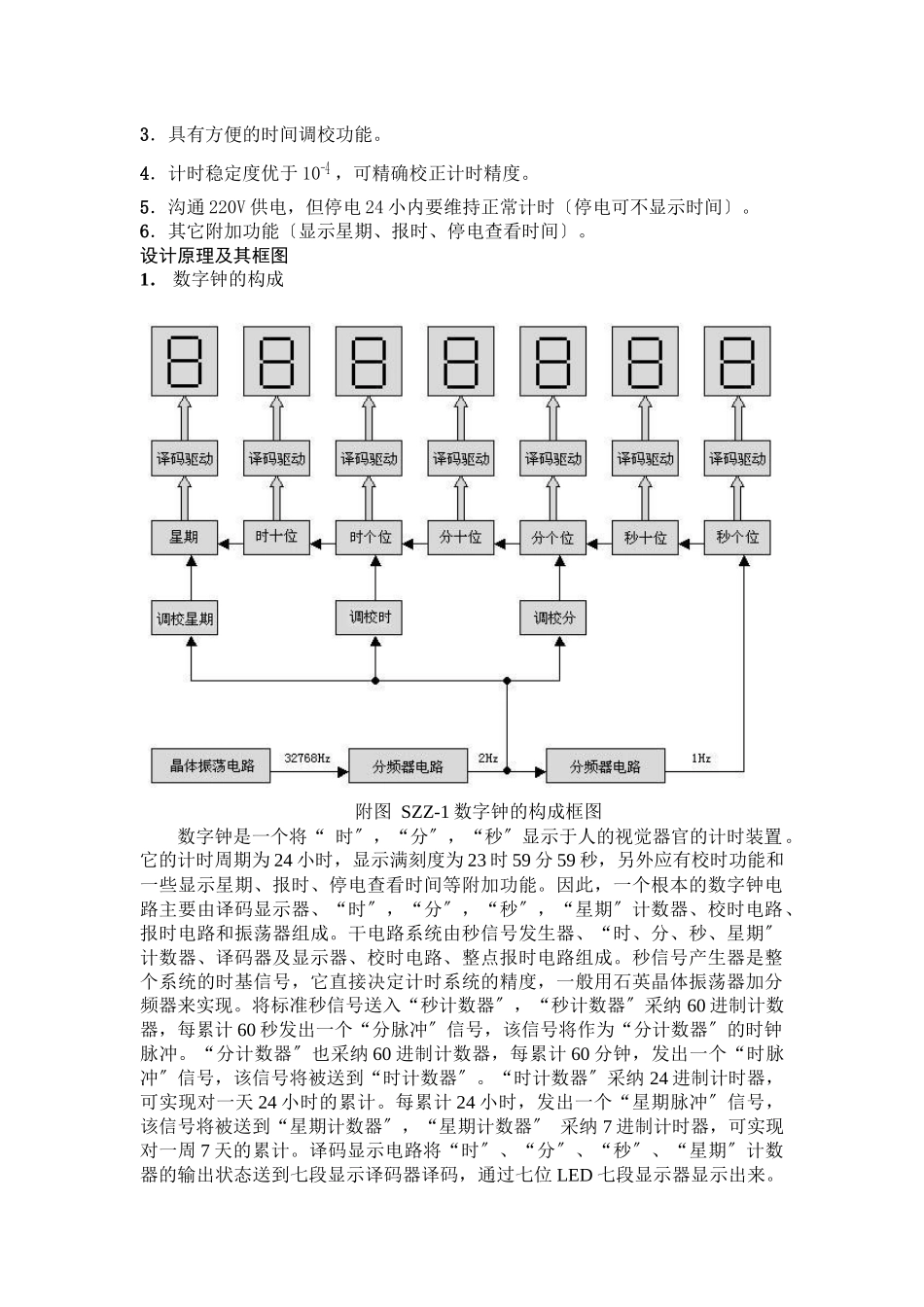

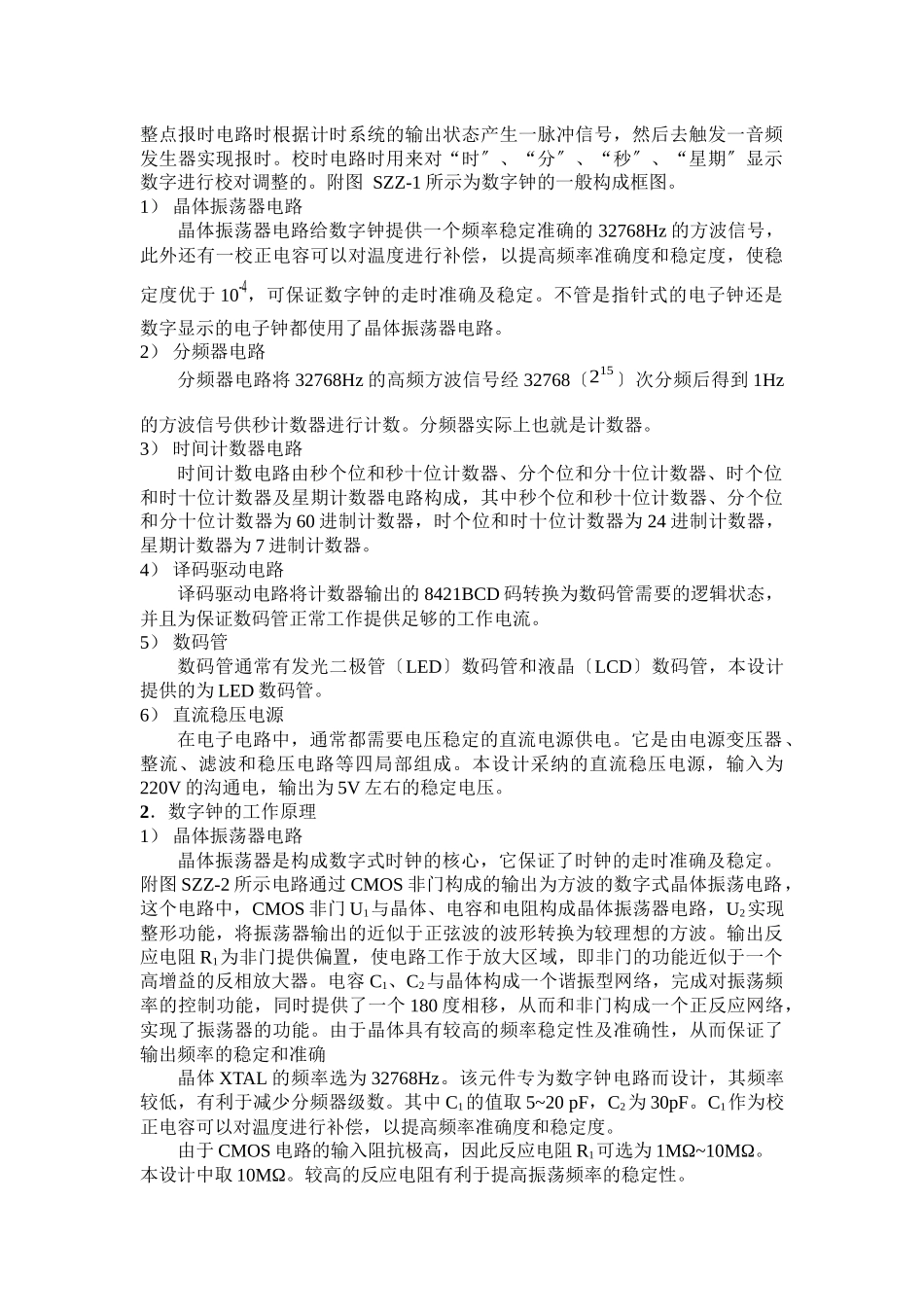

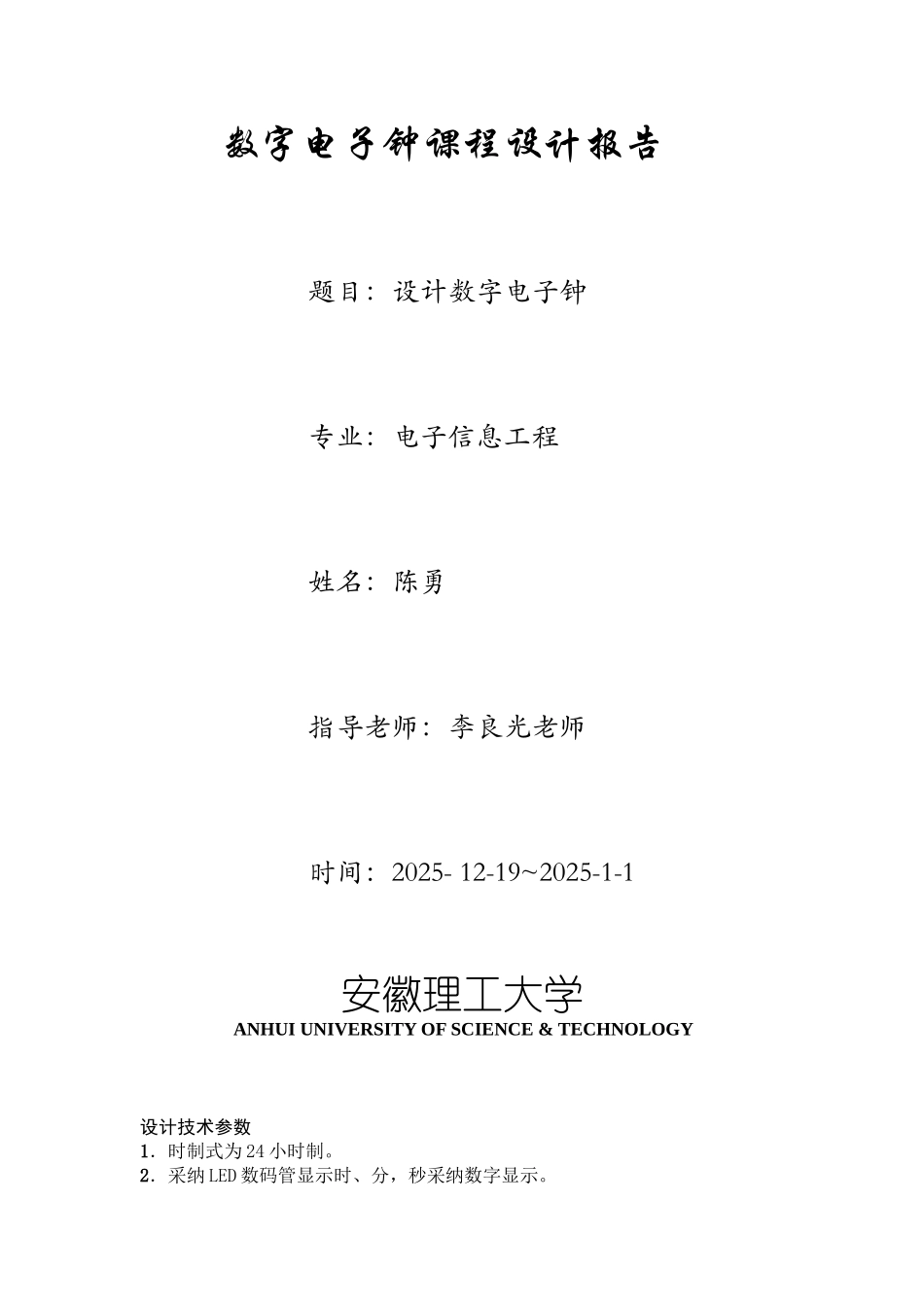

数字电子钟课程设计报告题目：设计数字电子钟专业：电子信息工程姓名：陈勇指导老师：李良光老师时间：2025- 12-19~2025-1-1安徽理工大学ANHUI UNIVERSITY OF SCIENCE & TECHNOLOGY设计技术参数1．时制式为 24 小时制。2．采纳 LED 数码管显示时、分，秒采纳数字显示。3．具有方便的时间调校功能。4．计时稳定度优于 10-4 ，可精确校正计时精度。5．沟通 220V 供电，但停电 24 小内要维持正常计时〔停电可不显示时间〕。6．其它附加功能〔显示星期、报时、停电查看时间〕。设计原理及其框图1． 数字钟的构成附图 SZZ-1 数字钟的构成框图数字钟是一个将“ 时〞，“分〞，“秒〞显示于人的视觉器官的计时装置。它的计时周期为 24 小时，显示满刻度为 23 时 59 分 59 秒，另外应有校时功能和一些显示星期、报时、停电查看时间等附加功能。因此，一个根本的数字钟电路主要由译码显示器、“时〞，“分〞，“秒〞，“星期〞计数器、校时电路、报时电路和振荡器组成。干电路系统由秒信号发生器、“时、分、秒、星期〞计数器、译码器及显示器、校时电路、整点报时电路组成。秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现。将标准秒信号送入“秒计数器〞，“秒计数器〞采纳 60 进制计数器，每累计 60 秒发出一个“分脉冲〞信号，该信号将作为“分计数器〞的时钟脉冲。“分计数器〞也采纳 60 进制计数器，每累计 60 分钟，发出一个“时脉冲〞信号，该信号将被送到“时计数器〞。“时计数器〞采纳 24 进制计时器，可实现对一天 24 小时的累计。每累计 24 小时，发出一个“星期脉冲〞信号，该信号将被送到“星期计数器〞，“星期计数器〞 采纳 7 进制计时器，可实现对一周 7 天的累计。译码显示电路将“时〞、“分〞、“秒〞、“星期〞计数器的输出状态送到七段显示译码器译码，通过七位 LED 七段显示器显示出来。整点报时电路时根据计时系统的输出状态产生一脉冲信号，然后去触发一音频发生器实现报时。校时电路时用来对“时〞、“分〞、“秒〞、“星期〞显示数字进行校对调整的。附图 SZZ-1 所示为数字钟的一般构成框图。1） 晶体振荡器电路晶体振荡器电路给数字钟提供一个频率稳定准确的 32768Hz 的方波信号，此外还有一校正电容可以对温度进行补偿，以提高频率准确度和稳定度，使稳定度优于 10-4，可保证数字钟的走时准确及稳定。不管是指针式...
