欧姆定律计算题题型汇总加深题

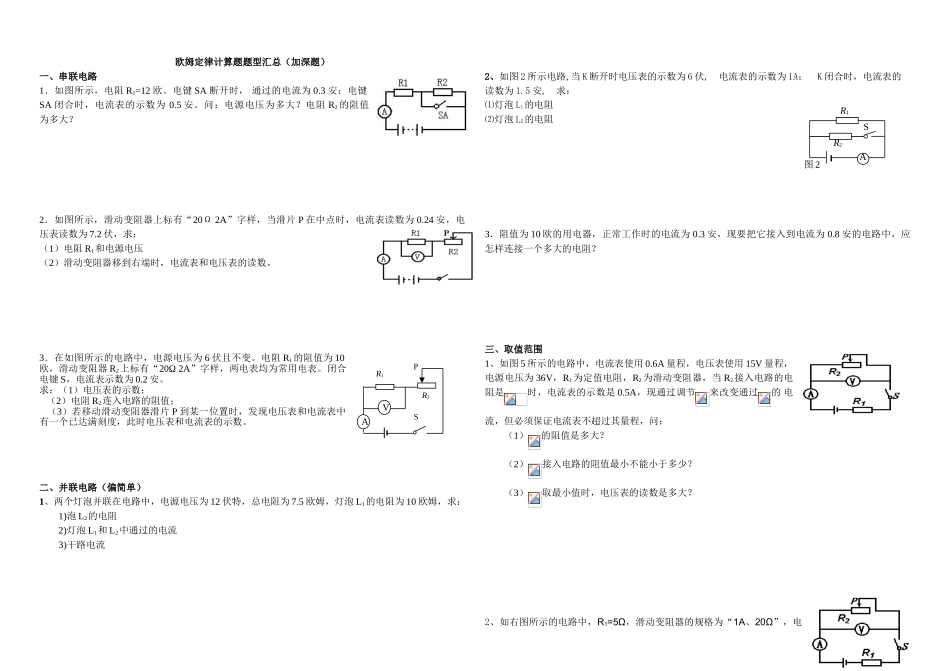

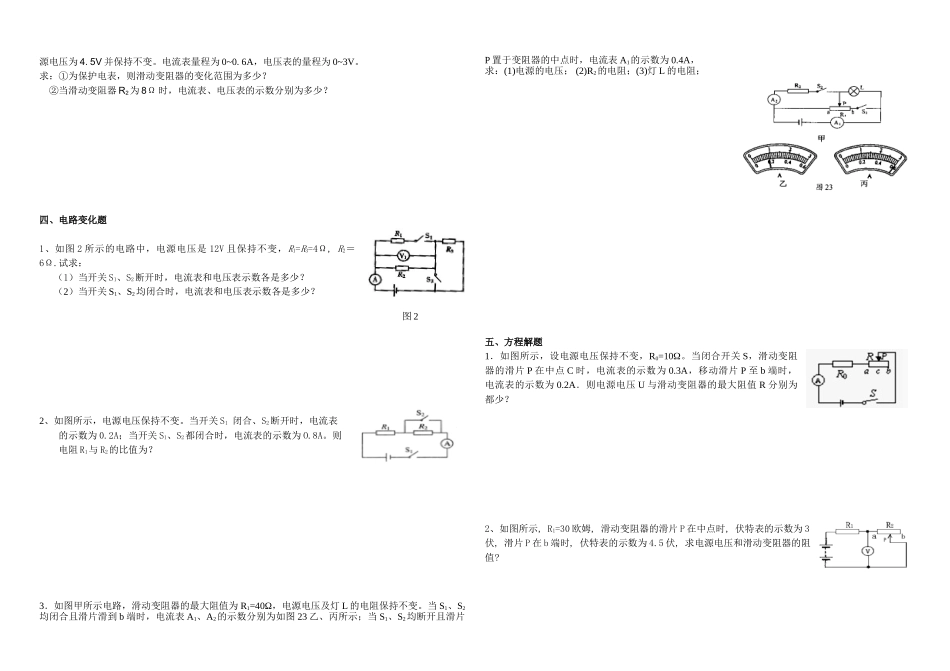

欧姆定律计算题题型汇总（加深题）一、串联电路1．如图所示，电阻 R1=12 欧。电键 SA 断开时， 通过的电流为 0.3 安；电键SA 闭合时，电流表的示数为 0.5 安。问：电源电压为多大？电阻 R2 的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片 P 在中点时，电流表读数为 0.24 安，电压表读数为 7.2 伏，求：（1）电阻 R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。3．在如图所示的电路中，电源电压为 6 伏且不变。电阻 R1的阻值为 10欧，滑动变阻器 R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键 S，电流表示数为 0.2 安。求：（1）电压表的示数； （2）电阻 R2连入电路的阻值； （3）若移动滑动变阻器滑片 P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。二、并联电路（偏简单）1、两个灯泡并联在电路中，电源电压为 12 伏特，总电阻为 7.5 欧姆，灯泡 L1的电阻为 10 欧姆，求：1)泡 L2的电阻2)灯泡 L1和 L2中通过的电流3)干路电流2、如图 2 所示电路,当 K 断开时电压表的示数为 6 伏, 电流表的示数为 1A； K 闭合时，电流表的读数为 1.5 安, 求：⑴灯泡 L1的电阻⑵灯泡 L2的电阻3．阻值为 10 欧的用电器，正常工作时的电流为 0.3 安，现要把它接入到电流为 0.8 安的电路中，应怎样连接一个多大的电阻？三、取值范围1、如图 5 所示的电路中，电流表使用 0.6A 量程，电压表使用 15V 量程，电源电压为 36V，R1为定值电阻，R2为滑动变阻器，当 R2接入电路的电阻是时，电流表的示数是 0.5A，现通过调节来改变通过的 电流，但必须保证电流表不超过其量程，问：（1）的阻值是多大？（2）接入电路的阻值最小不能小于多少？（3）取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电R1SR2PVA图 2SR2R1A图 2源电压为 4.5V 并保持不变。电流表量程为 0~0.6A，电压表的量程为 0~3V。求：①为保护电表，则滑动变阻器的变化范围为多少？ ②当滑动变阻器 R2为 8Ω 时，电流表、电压表的示数分别为多少？四、电路变化题1、如图 2 所示的电路中，电源电压是 12V 且保持不变，R1=R3=4Ω, R2＝6Ω.试求：（1）当开关 S1、S2断开时，电流表和电压表示数各是多少？（2）当开关 S1、S2均闭合时，电流表和电压表示数各是多少？2、如图...
