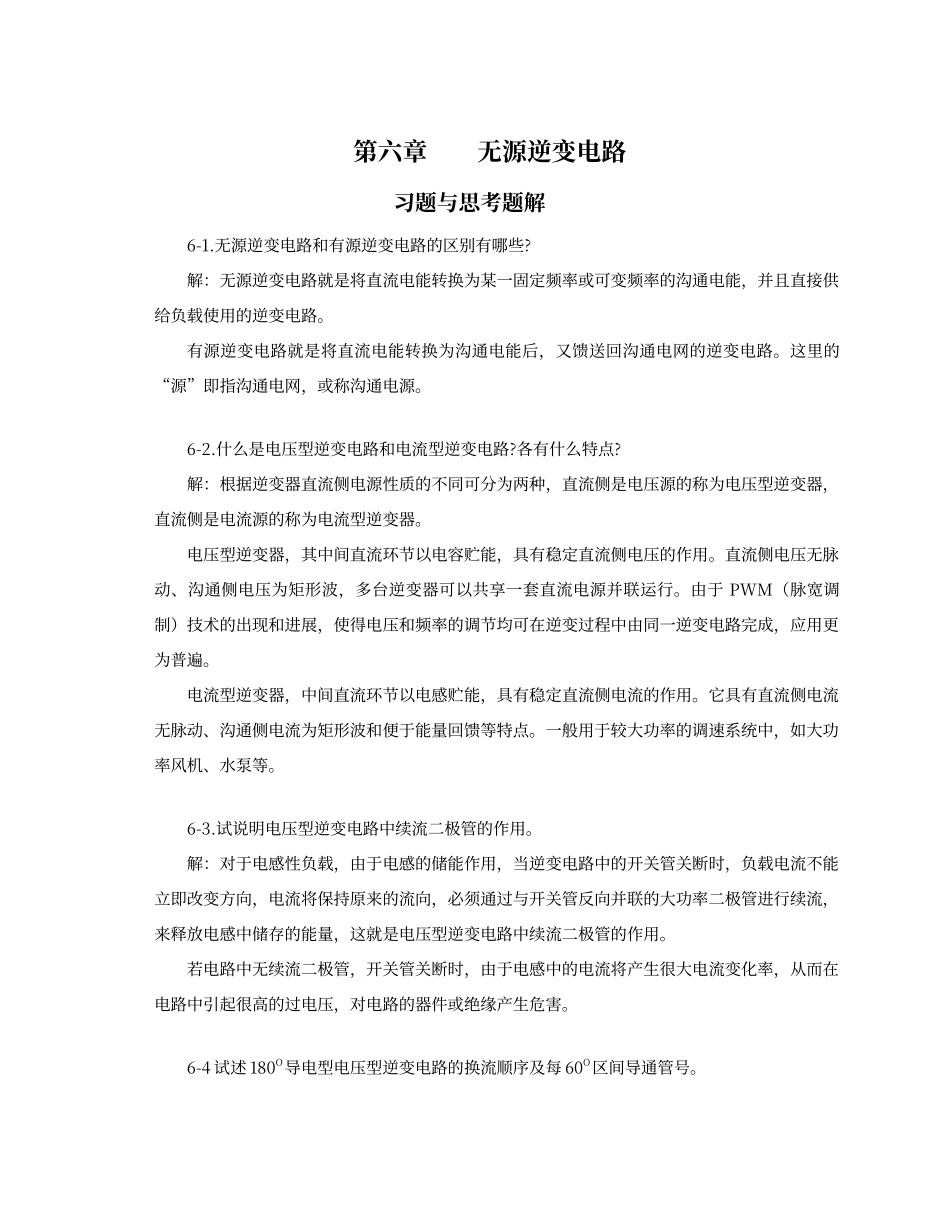

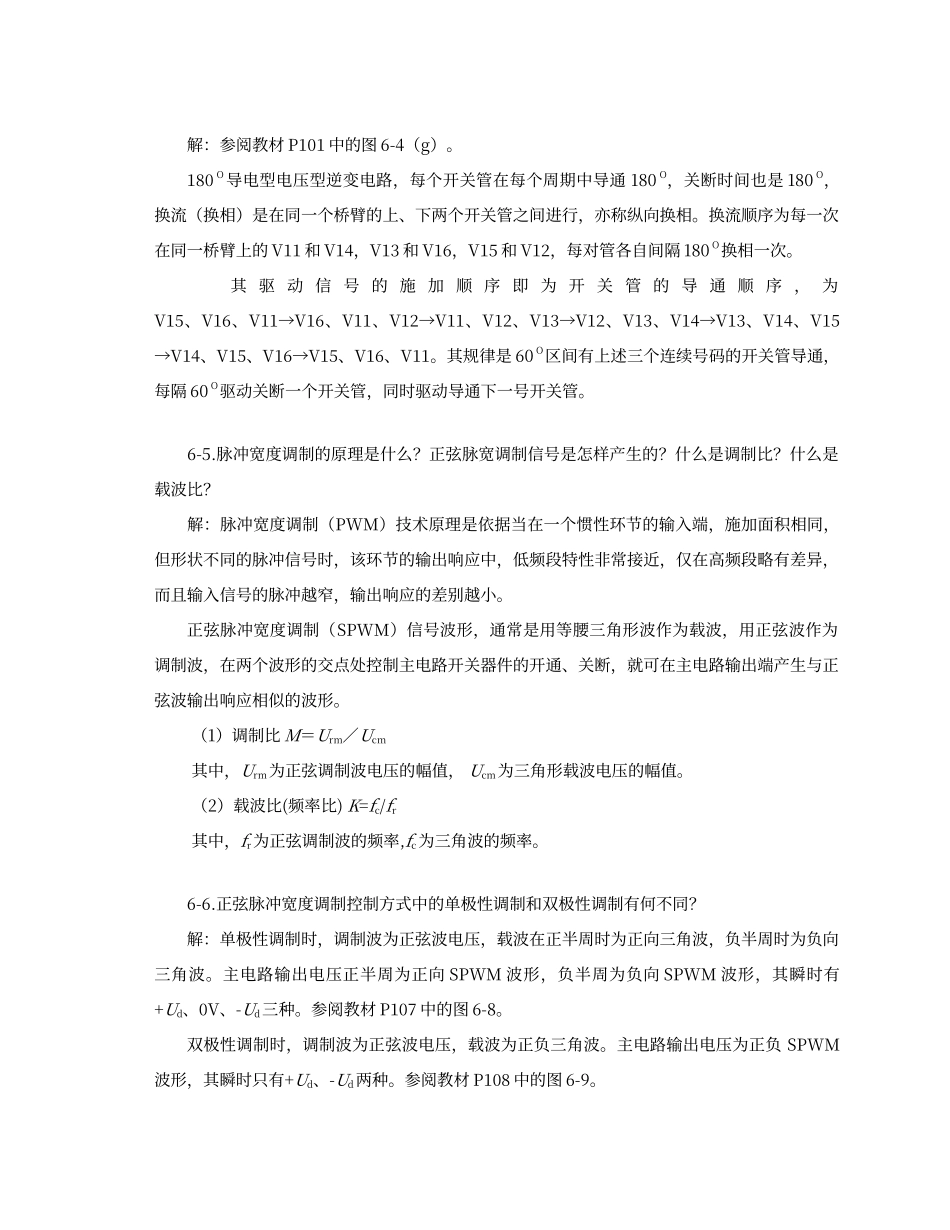

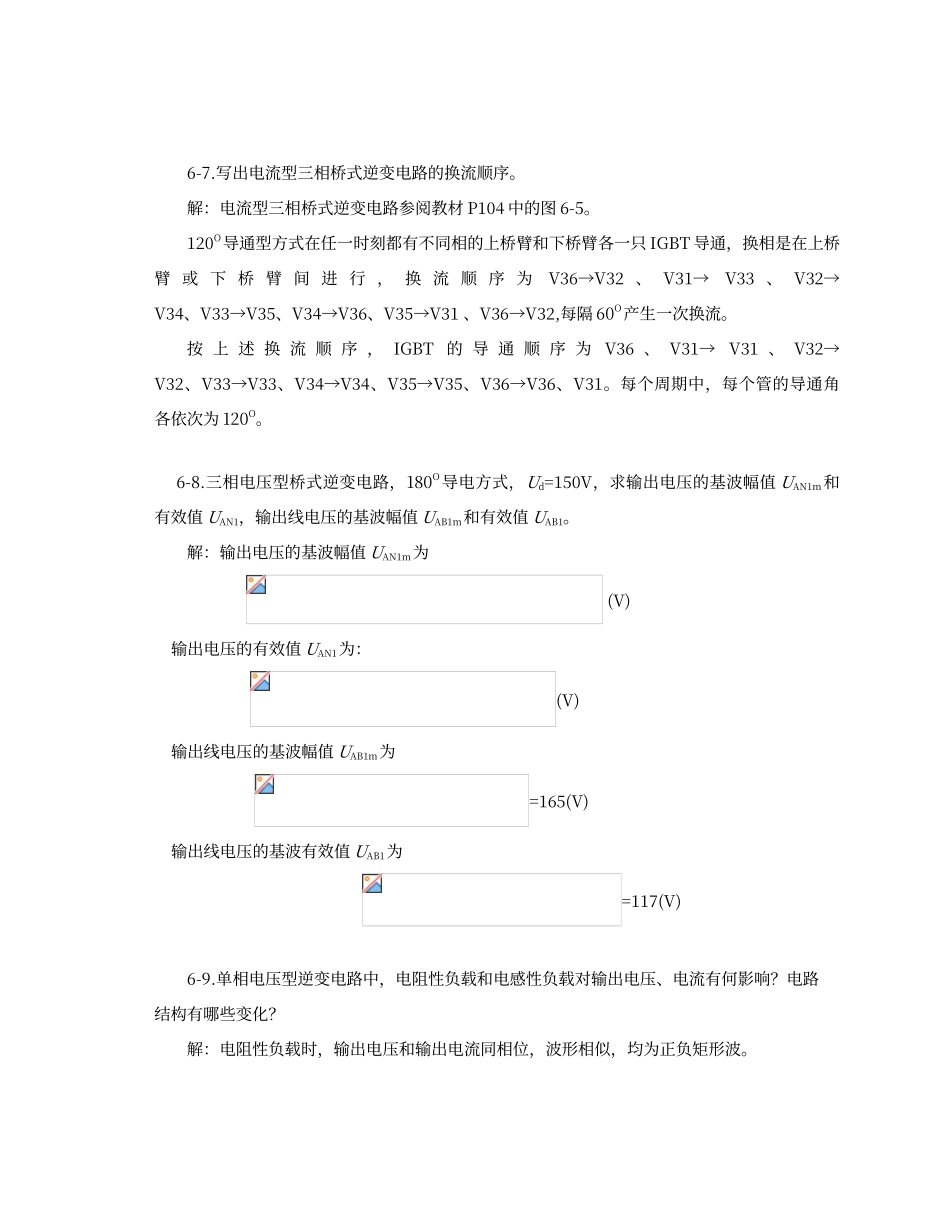

第六章 无源逆变电路 习题与思考题解6-1.无源逆变电路和有源逆变电路的区别有哪些?解：无源逆变电路就是将直流电能转换为某一固定频率或可变频率的沟通电能，并且直接供给负载使用的逆变电路。有源逆变电路就是将直流电能转换为沟通电能后，又馈送回沟通电网的逆变电路。这里的“源”即指沟通电网，或称沟通电源。6-2.什么是电压型逆变电路和电流型逆变电路?各有什么特点?解：根据逆变器直流侧电源性质的不同可分为两种，直流侧是电压源的称为电压型逆变器，直流侧是电流源的称为电流型逆变器。电压型逆变器，其中间直流环节以电容贮能，具有稳定直流侧电压的作用。直流侧电压无脉动、沟通侧电压为矩形波，多台逆变器可以共享一套直流电源并联运行。由于 PWM（脉宽调制）技术的出现和进展，使得电压和频率的调节均可在逆变过程中由同一逆变电路完成，应用更为普遍。电流型逆变器，中间直流环节以电感贮能，具有稳定直流侧电流的作用。它具有直流侧电流无脉动、沟通侧电流为矩形波和便于能量回馈等特点。一般用于较大功率的调速系统中，如大功率风机、水泵等。6-3.试说明电压型逆变电路中续流二极管的作用。 解：对于电感性负载，由于电感的储能作用，当逆变电路中的开关管关断时，负载电流不能立即改变方向，电流将保持原来的流向，必须通过与开关管反向并联的大功率二极管进行续流，来释放电感中储存的能量，这就是电压型逆变电路中续流二极管的作用。若电路中无续流二极管，开关管关断时，由于电感中的电流将产生很大电流变化率，从而在电路中引起很高的过电压，对电路的器件或绝缘产生危害。6-4 试述 180O导电型电压型逆变电路的换流顺序及每 60O区间导通管号。解：参阅教材 P101 中的图 6-4（g）。180 O导电型电压型逆变电路，每个开关管在每个周期中导通 180 O，关断时间也是 180 O，换流（换相）是在同一个桥臂的上、下两个开关管之间进行，亦称纵向换相。换流顺序为每一次在同一桥臂上的 V11 和 V14，V13 和 V16，V15 和 V12，每对管各自间隔 180 O换相一次。 其 驱 动 信 号 的 施 加 顺 序 即 为 开 关 管 的 导 通 顺 序 ， 为V15、V16、V11→V16、V11、V12→V11、V12、V13→V12、V13、V14→V13、V14、V15→V14、V15、V16→V15、V16、V11。其规律是 60 O区间有上述三个连续号码的开关管导通，每隔 60 O驱动关断一个开关管，同时驱动导通下一号开关管。 6-5.脉冲宽度调制的原理是什么...
