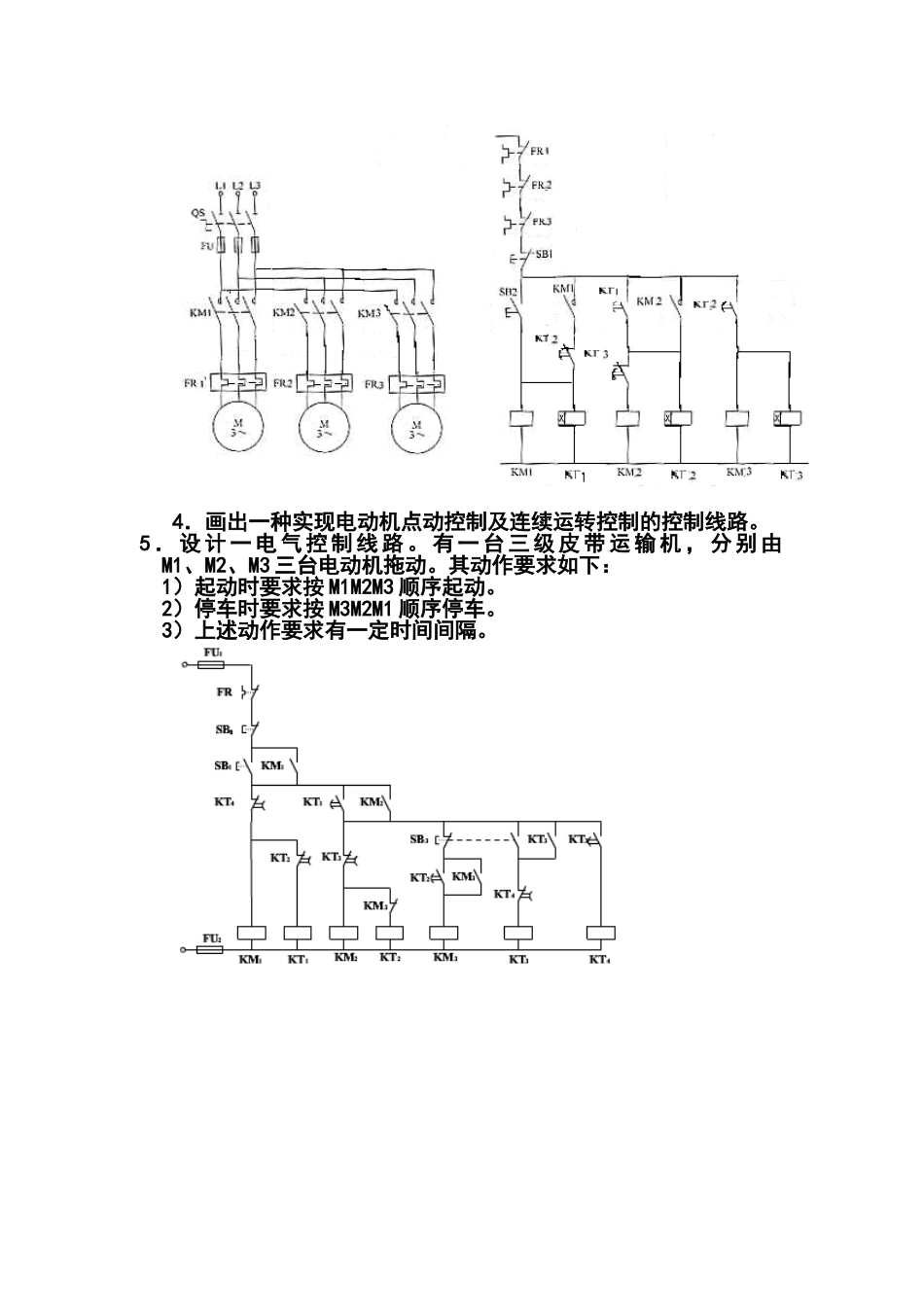

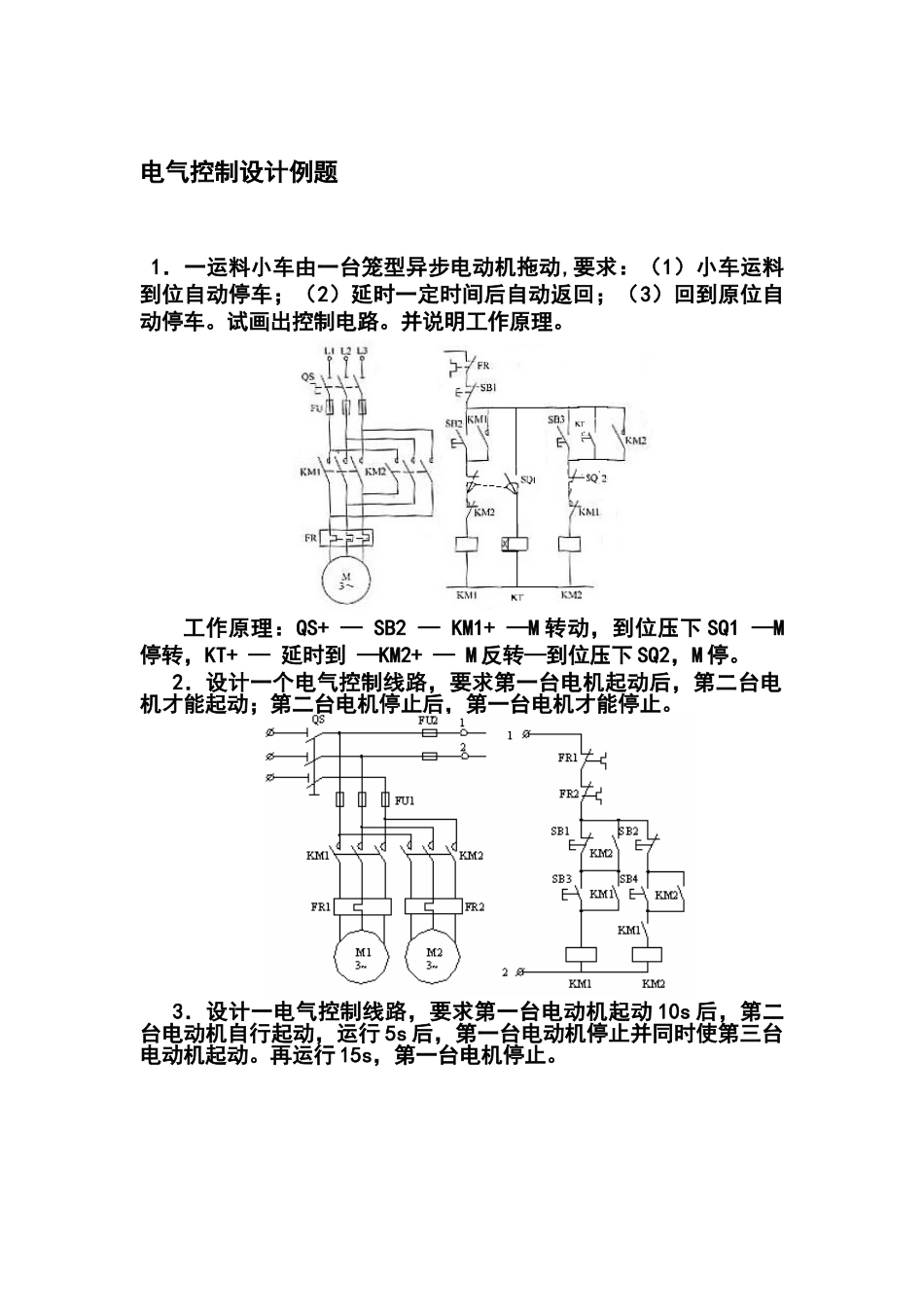

电气控制设计例题1．一运料小车由一台笼型异步电动机拖动,要求：（1）小车运料到位自动停车；（2）延时一定时间后自动返回；（3）回到原位自动停车。试画出控制电路。并说明工作原理。工作原理：QS+ — SB2 — KM1+ —M 转动，到位压下 SQ1 —M停转，KT+ — 延时到 —KM2+ — M 反转—到位压下 SQ2，M 停。2．设计一个电气控制线路，要求第一台电机起动后，第二台电机才能起动；第二台电机停止后，第一台电机才能停止。3．设计一电气控制线路，要求第一台电动机起动 10s 后，第二台电动机自行起动，运行 5s 后，第一台电动机停止并同时使第三台电动机起动。再运行 15s，第一台电机停止。4．画出一种实现电动机点动控制及连续运转控制的控制线路。5 ． 设 计 一 电 气 控 制 线 路 。 有 一 台 三 级 皮 带 运 输 机 ， 分 别 由M1、M2、M3 三台电动机拖动。其动作要求如下：1）起动时要求按 M1M2M3 顺序起动。2）停车时要求按 M3M2M1 顺序停车。3）上述动作要求有一定时间间隔。6．为两台异步电动机设计一个控制线路，其要求如下：1）两台电动机互不影响地独立操作。2）能同时控制两台电动机的起动和停止。3）当一台电动机发生过载时，两台电动机均停止。7、某水泵由一台三相笼型异步电动机拖动，按下列要求设计电气控制电路：1）采纳 Y-Δ 减压起动；2）三处控制电动机的起动和停止；3）要有必要的保护环节。8、试画出异步电动机既能正转连续运行，又能正、反转点动的控制线路。
