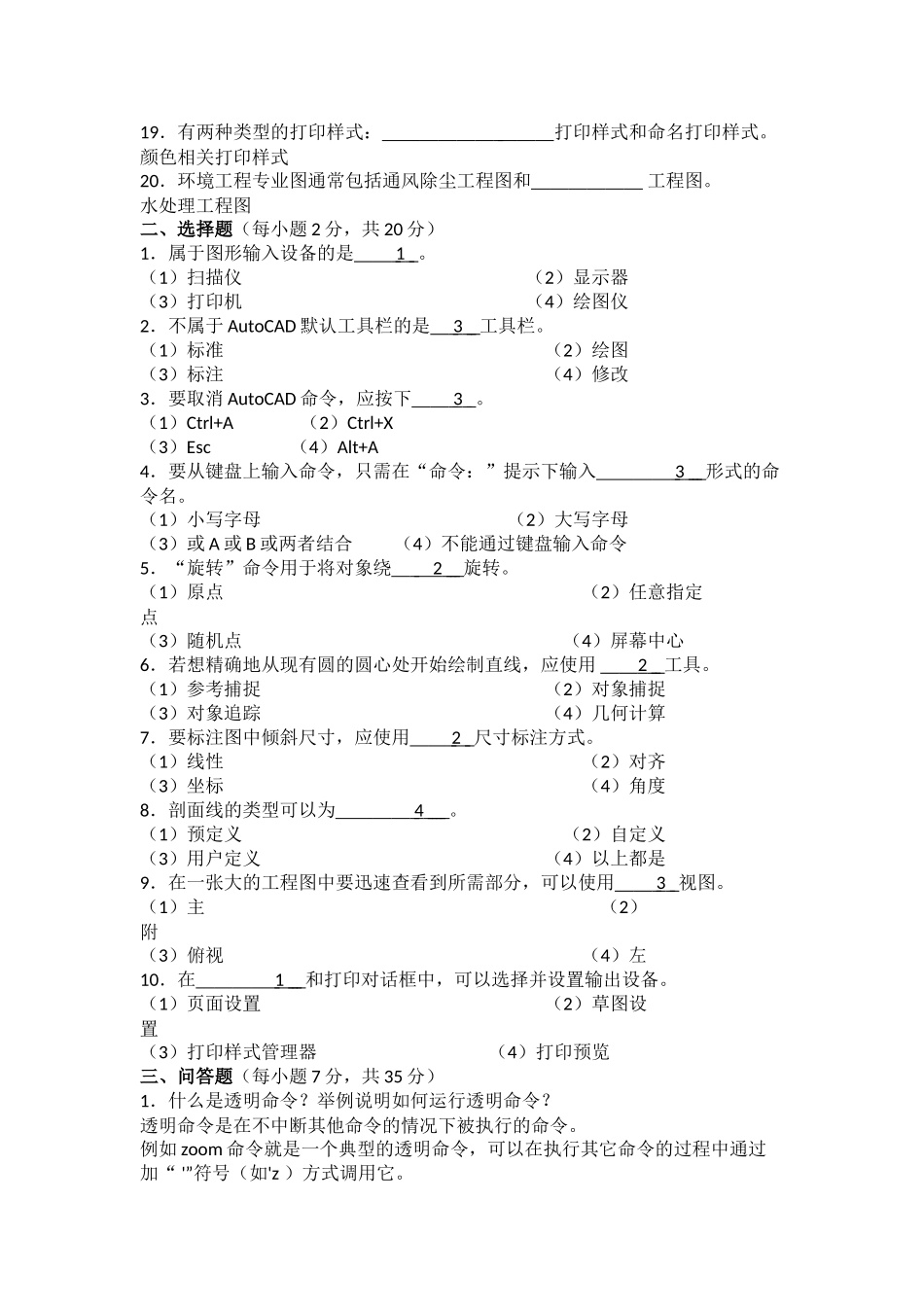

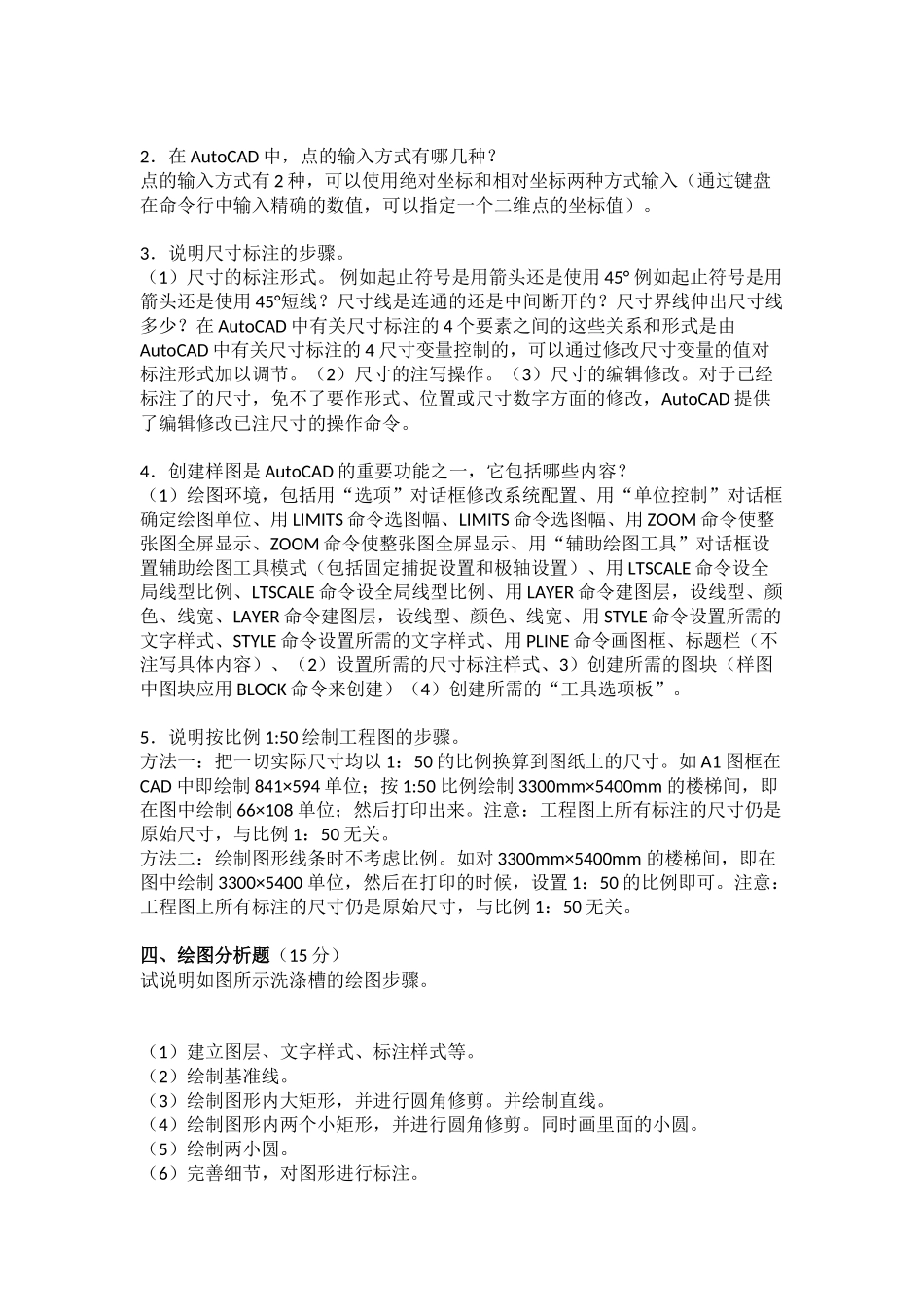

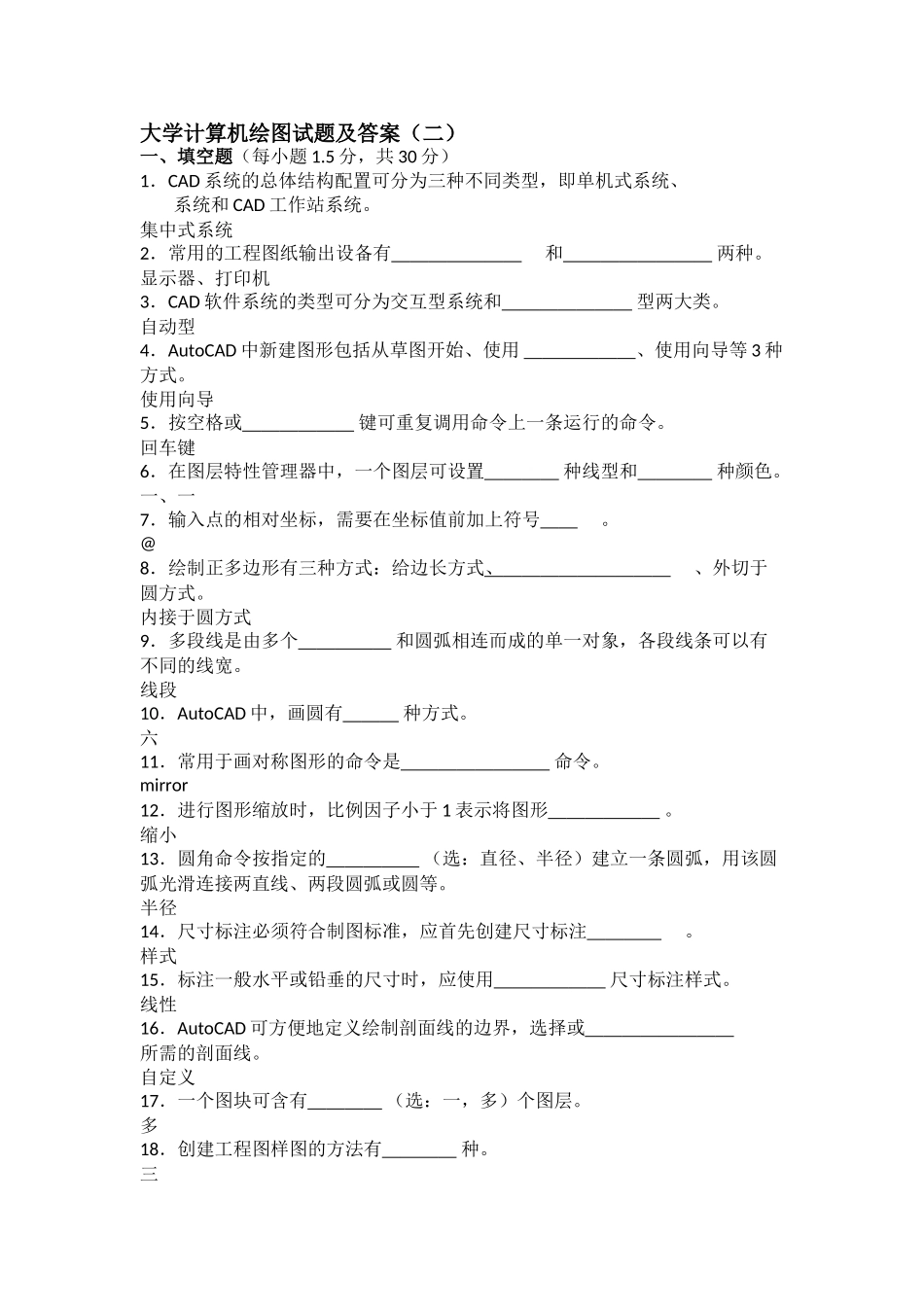

大学计算机绘图试题及答案（二）一、填空题（每小题 1.5 分，共 30 分）1．CAD 系统的总体结构配置可分为三种不同类型，即单机式系统、 系统和 CAD 工作站系统。集中式系统2．常用的工程图纸输出设备有 和 两种。显示器、打印机3．CAD 软件系统的类型可分为交互型系统和 型两大类。自动型4．AutoCAD 中新建图形包括从草图开始、使用 、使用向导等 3 种方式。使用向导5．按空格或 键可重复调用命令上一条运行的命令。回车键6．在图层特性管理器中，一个图层可设置 种线型和 种颜色。一、一7．输入点的相对坐标，需要在坐标值前加上符号 。@8．绘制正多边形有三种方式：给边长方式、 、外切于圆方式。内接于圆方式9．多段线是由多个 和圆弧相连而成的单一对象，各段线条可以有不同的线宽。线段10．AutoCAD 中，画圆有 种方式。六11．常用于画对称图形的命令是 命令。mirror12．进行图形缩放时，比例因子小于 1 表示将图形 。缩小13．圆角命令按指定的 （选：直径、半径）建立一条圆弧，用该圆弧光滑连接两直线、两段圆弧或圆等。半径14．尺寸标注必须符合制图标准，应首先创建尺寸标注 。样式15．标注一般水平或铅垂的尺寸时，应使用 尺寸标注样式。线性16．AutoCAD 可方便地定义绘制剖面线的边界，选择或 所需的剖面线。自定义17．一个图块可含有 （选：一，多）个图层。多18．创建工程图样图的方法有 种。三19．有两种类型的打印样式： 打印样式和命名打印样式。颜色相关打印样式20．环境工程专业图通常包括通风除尘工程图和 工程图。水处理工程图二、选择题（每小题 2 分，共 20 分）1．属于图形输入设备的是 1 。（1）扫描仪 （2）显示器 （3）打印机 （4）绘图仪2．不属于 AutoCAD 默认工具栏的是 3 工具栏。（1）标准 （2）绘图 （3）标注 （4）修改3．要取消 AutoCAD 命令，应按下 3 。（1）Ctrl+A （2）Ctrl+X （3）Esc （4）Alt+A4．要从键盘上输入命令，只需在“命令：”提示下输入 3 形式的命令名。（1）小写字母 （2）大写字母 （3）或 A 或 B 或两者结合 （4）不能通过键盘输入命令5．“旋转”命令用于将对象绕 2 旋转。（1）原点 （2）任意指定点 （3）随机点 （4）屏幕中心6．若想精确地从现有圆的圆心处开始绘制直线，应使用 2 工具。（1）参考捕捉 （2）对象捕捉 （3）对象追踪 （4）几何计算7．要标注图中倾斜尺寸，应使用 2 尺寸标注方式。（1...
