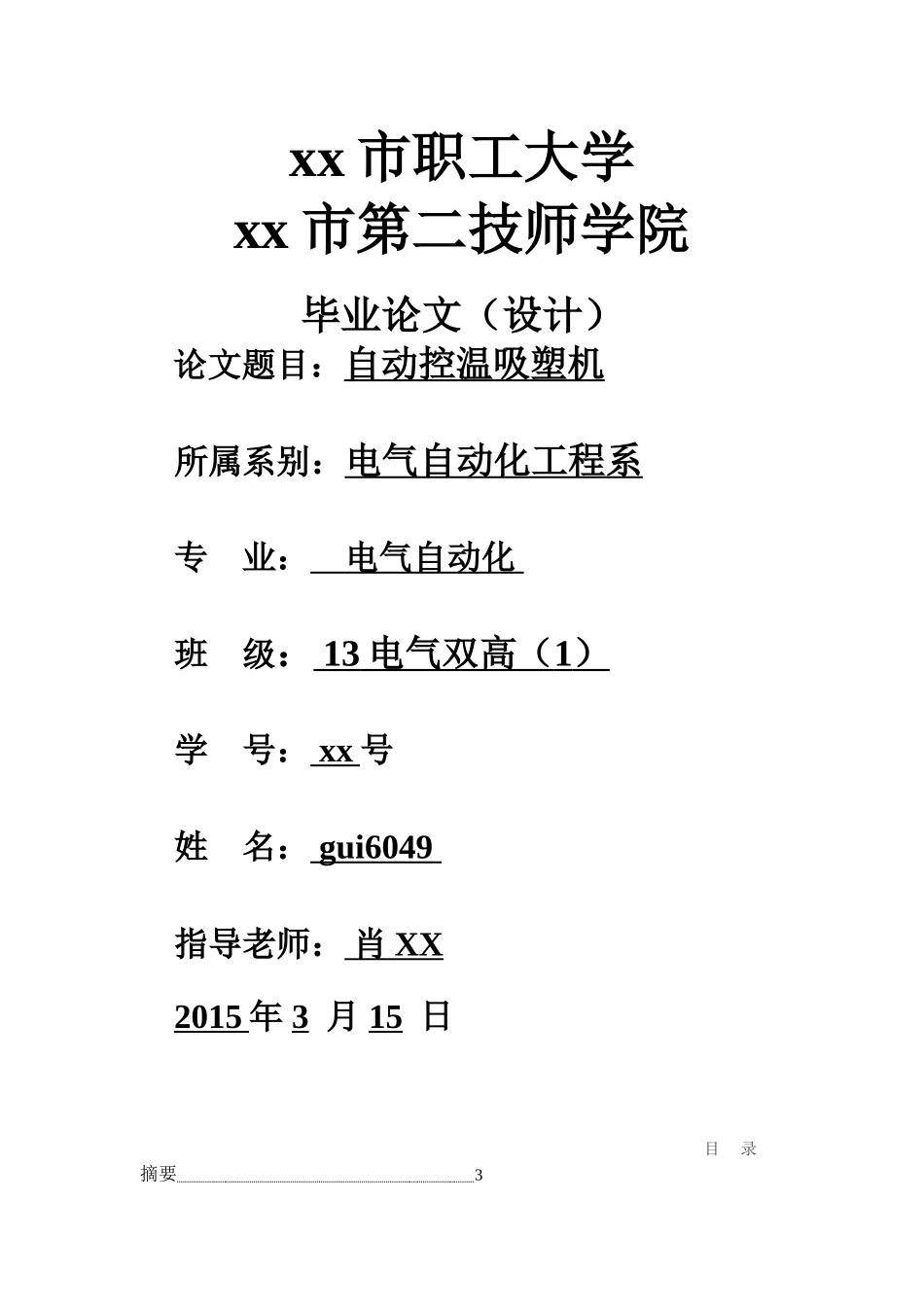

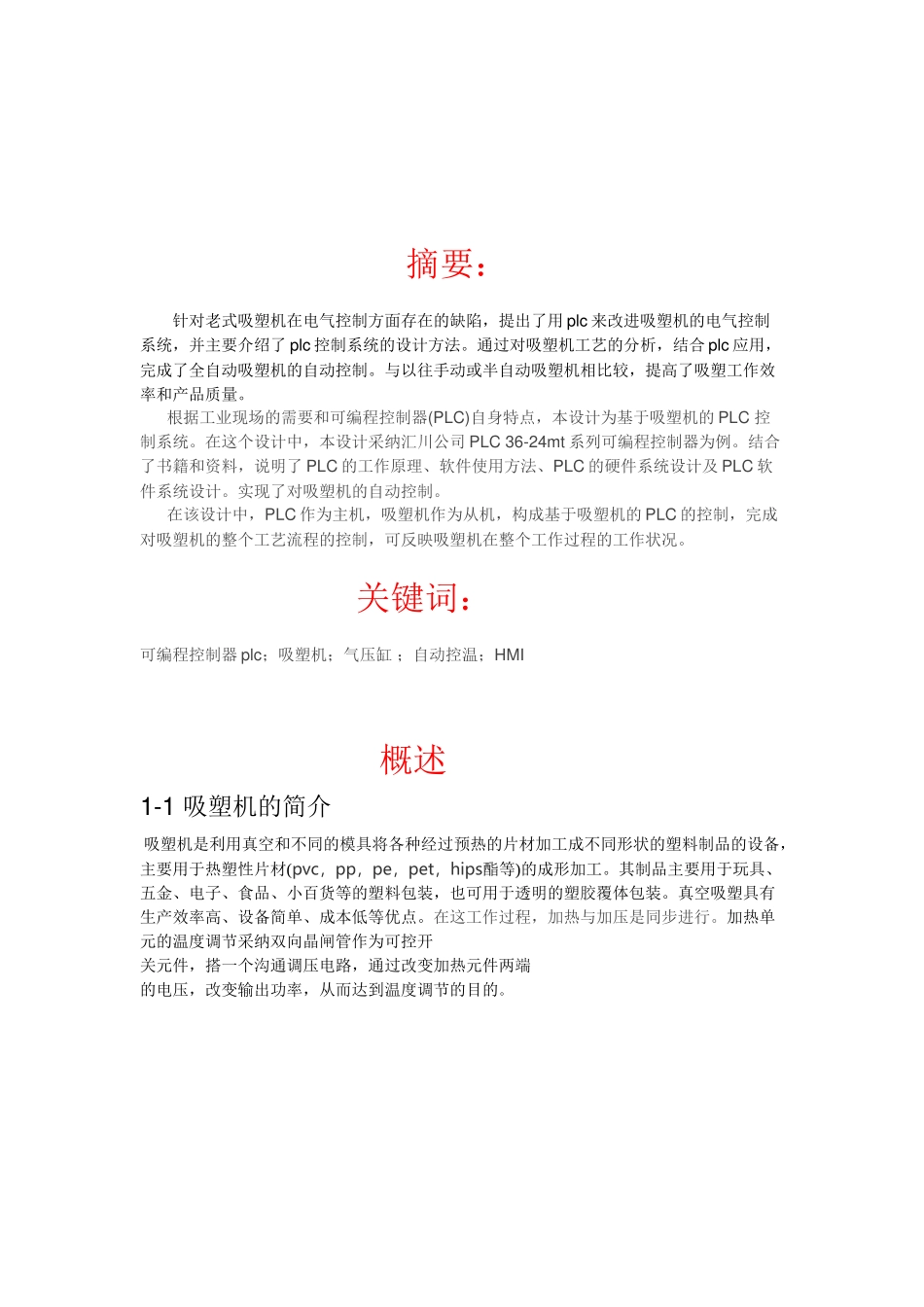

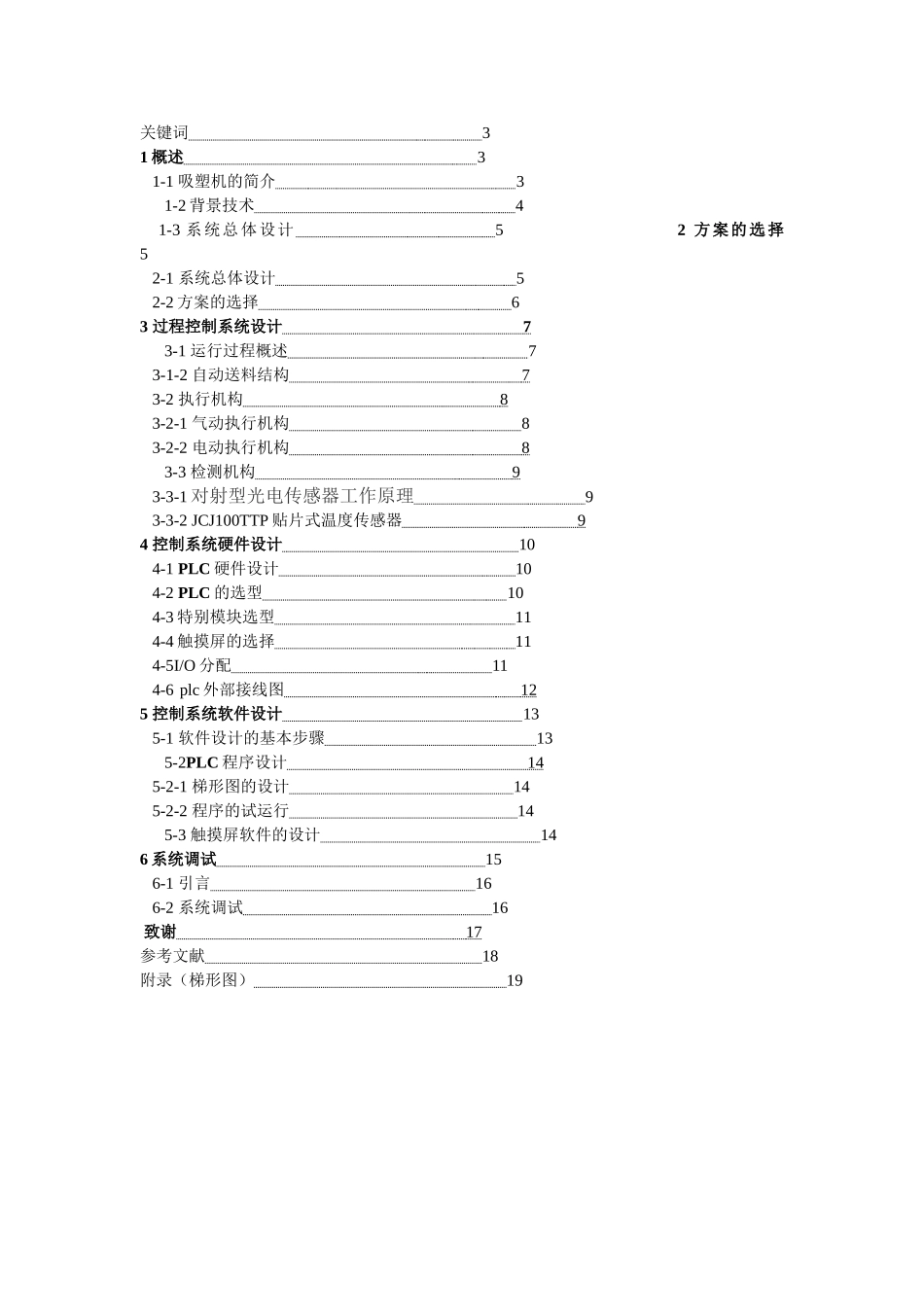

xx 市职工大学 xx 市第二技师学院 毕业论文（设计） 论文题目：自动控温吸塑机 所属系别：电气自动化工程系 专 业： 电气自动化 班 级： 13 电气双高（ 1 ） 学 号： xx 号 姓 名： gui6049 指导老师： 肖 XX 2015 年 3 月 15 日 目 录摘要 3 关键词 3 1 概述 3 1-1 吸塑机的简介 3 1-2 背景技术 4 1-3 系统总体设计 5 2 方案的选择 5 2-1 系统总体设计 5 2-2 方案的选择 6 3 过程控制系统设计 7 3-1 运行过程概述 7 3-1-2 自动送料结构 7 3-2 执行机构 8 3-2-1 气动执行机构 8 3-2-2 电动执行机构 8 3-3 检测机构 9 3-3-1 对射型光电传感器工作原理 9 3-3-2 JCJ100TTP 贴片式温度传感器 9 4 控制系统硬件设计 10 4-1 PLC 硬件设计 10 4-2 PLC 的选型 10 4-3 特别模块选型 11 4-4 触摸屏的选择 11 4-5I/O 分配 11 4-6 plc 外部接线图 12 5 控制系统软件设计 13 5-1 软件设计的基本步骤 13 5-2PLC 程序设计 14 5-2-1 梯形图的设计 14 5-2-2 程序的试运行 14 5-3 触摸屏软件的设计 14 6 系统调试 15 6-1 引言 16 6-2 系统调试 16 致谢 17 参考文献 18 附录（梯形图） 19 摘要：针对老式吸塑机在电气控制方面存在的缺陷，提出了用 plc 来改进吸塑机的电气控制系统，并主要介绍了 plc 控制系统的设计方法。通过对吸塑机工艺的分析，结合 plc 应用，完成了全自动吸塑机的自动控制。与以往手动或半自动吸塑机相比较，提高了吸塑工作效率和产品质量。 根据工业现场的需要和可编程控制器(PLC)自身特点，本设计为基于吸塑机的 PLC 控制系统。在这个设计中，本设计采纳汇川公司 PLC 36-24mt 系列可编程控制器为例。结合了书籍和资料，说明了 PLC 的工作原理、软件使用方法、PLC 的硬件系统设计及 PLC 软件系统设计。实现了对吸塑机的自动控制。 在该设计中，PLC 作为主机，吸塑机作为从机，构成基于吸塑机的 PLC 的控制，完成对吸塑机的整个工艺流程的控制，可反映吸塑机在整个工作过程的工作状况。 关键词：可编程控制器 plc；吸塑机；气压缸 ；自动控温；HMI概述1-1 吸塑机的简介 吸塑机是利用真空和不同的模具将各种经过预热的片材加工成不同形状的塑料制品的设备，主要用于热塑性片材(pvc，pp，pe，pet，hips酯等)的成形加工。其制品主要用于玩具、五金、电子、食品、小百...
