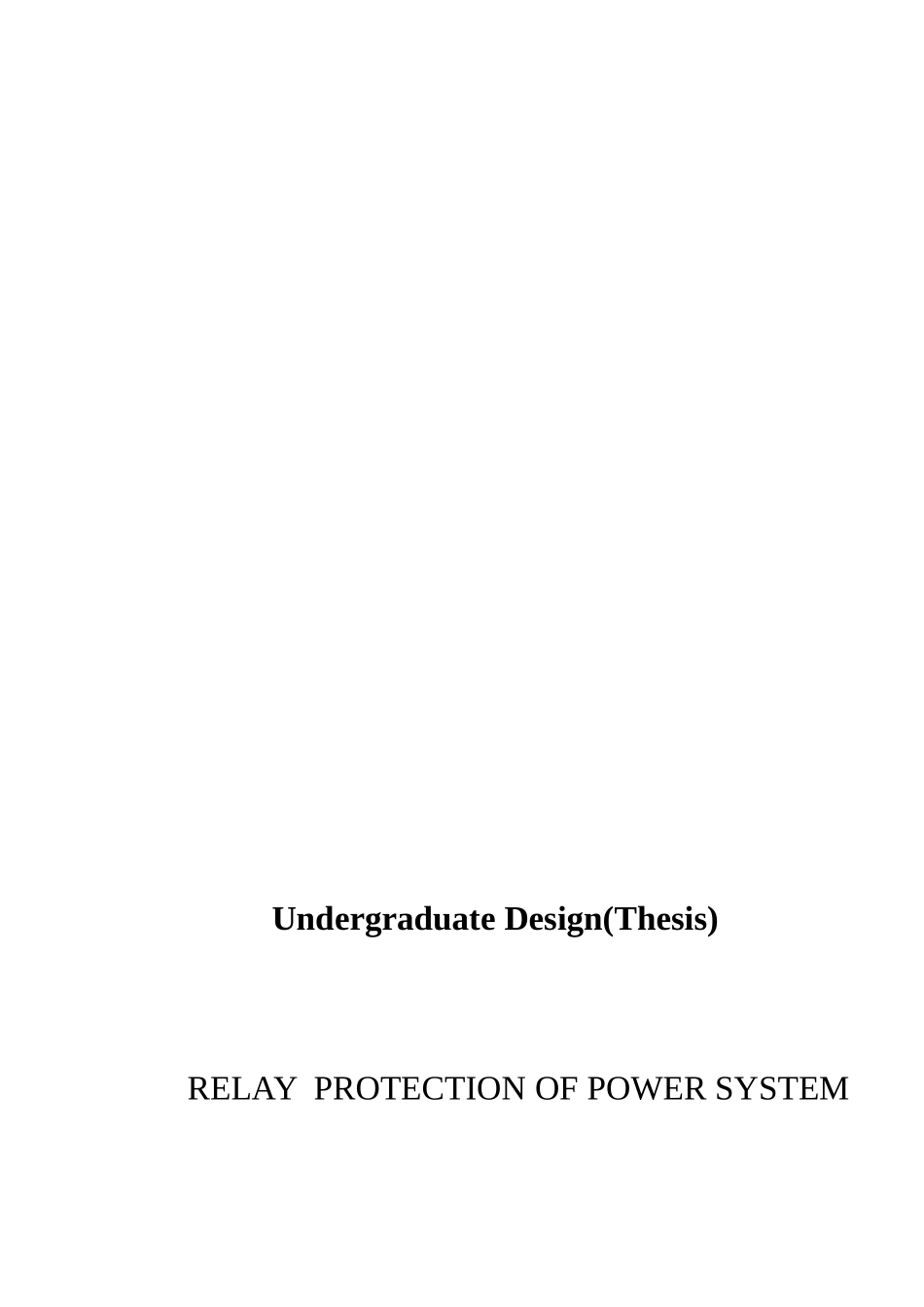

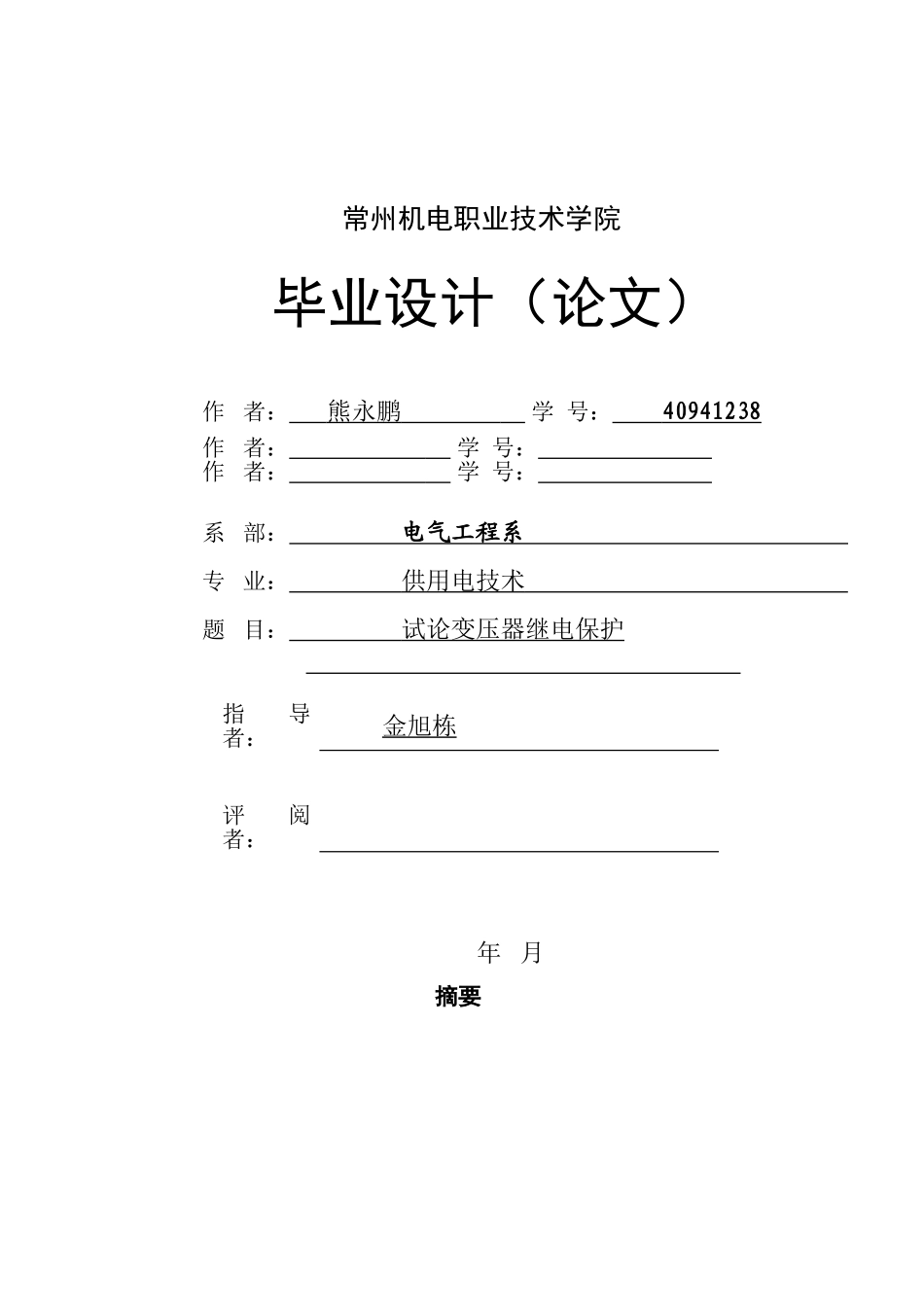

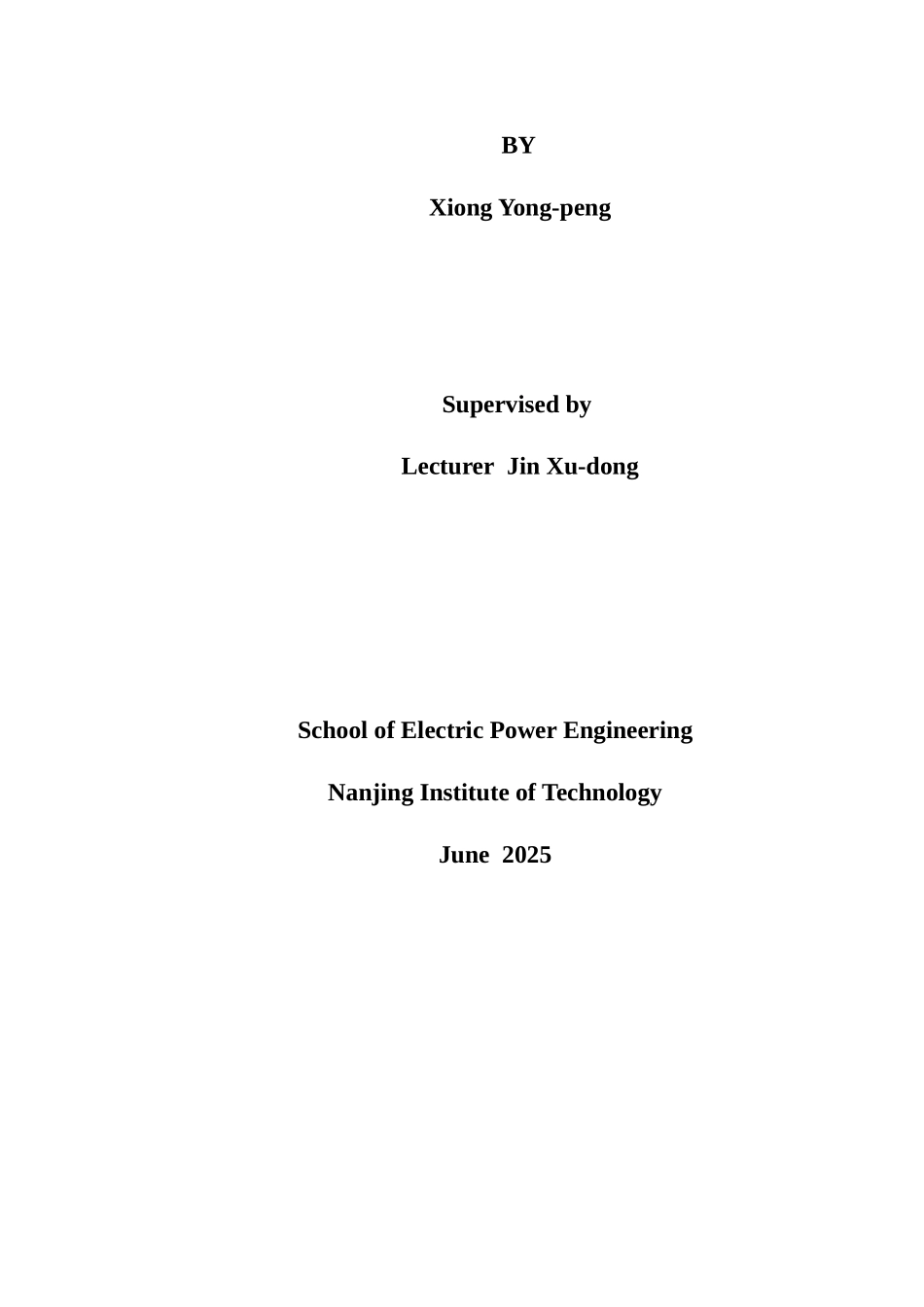

常州机电职业技术学院毕业设计（论文）作 者： 熊永鹏 学 号： 40941238 作 者： 学 号： 作 者： 学 号： 系 部： 电气工程系 专 业： 供用电技术 题 目： 试论变压器继电保护 指导者：金旭栋评阅者： 年 月 摘要Undergraduate Design(Thesis)RELAY PROTECTION OF POWER SYSTEMBYXiong Yong-pengSupervised byLecturer Jin Xu-dong School of Electric Power EngineeringNanjing Institute of TechnologyJune 2025 目录一．摘要二．变压器概述2.1 变压器原理2.2.变压器结构与型号三．变压器继电保护的任务与要求3.1 继电保护装置的任务3.2 继电保护的基本要求3.3 电力变压器继电保护概述四．电力变压器继电保护装置配置原则五．电力变压器继电保护的类型 5.1 过电流保护5.2 电流速断保护5.3 过负荷保护5.4 变压器低压侧的单相短路保护5.5 变压器的纵联差动保护5.6 变压器的气体继电保护六．电力变压器继电保护设计方案6.1 差动保护设计6.2 瓦斯保护设计6.3 过电流保护设计6.4 设计结论七．电力变压器继电保护的意义八．结论九．谢词十．参考文献摘要电力变压器是电力系统中极其重要的电气设备,它在整个电力系统中起转换枢纽的作用,变压器的安全运行与否,直接关系到电力系统能否连续稳定地工作。因此,为了供电的可靠性和系统正常运行,就必须视其容量的大小、电压的高低和重要程度,设置相应的继电保护装置。关键词：变压器、继电保护、设计方案Abstract变压器原理图一、变压器的工作原理下面以单相双绕组变压器为例分析其工作原理：在一个闭合的铁心上缠绕两个绕组，其匝数既可以相同，也可以不同，但一般是不同的。如图 2.1 所示，两个绕组之间只有磁的耦合，而没有电的联系。图 2.1 单相双绕组变压器原理图 与电源相连的绕组，接受沟通电能，通常称为原边绕组(初级绕组、一次绕组)，以 A、X 标注其出线端；与负载相连的绕组，送出沟通电能，通常称为副边绕组(次级绕组、二次绕组)，以 a、x 标注其出线端。原边的匝数、电压、电动势、电流分别以 N1、u1、e1、i1 来表示；副边的匝数、电压、电动势、电流分别以 N2、u2、e2、i2 来表示。当原边绕组接通电源，便会在铁心中产生与电源电压同频率的交变磁通。忽略漏磁，该磁通便同时与原、副边绕组相交链，耦合系数 kc=1，这样的变压器称为理想变压器。根据电磁感应定律，可写出电压、电动势的瞬时方程式分别为 （2—1）于...
