16G1013和11G1013的对比分析

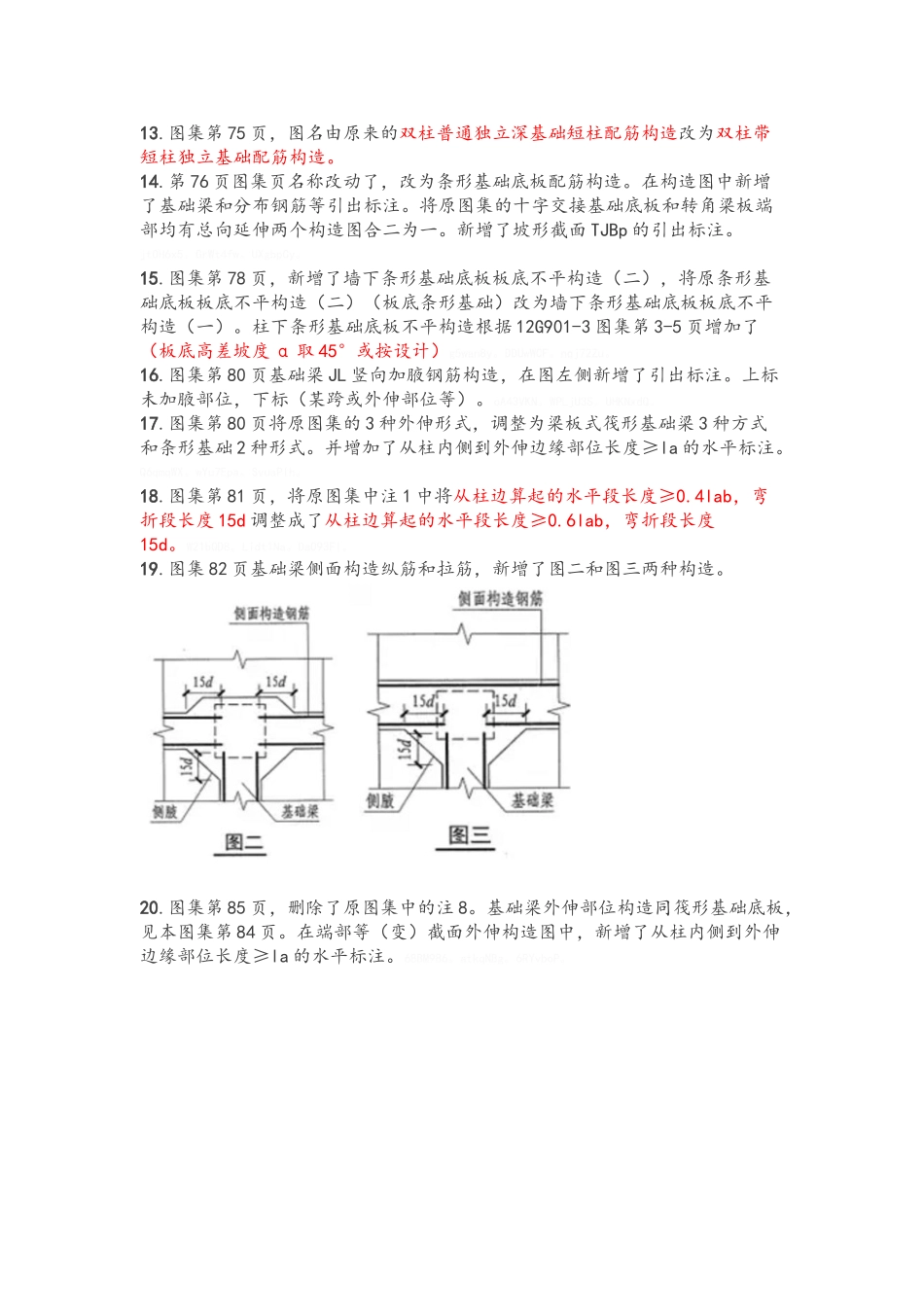

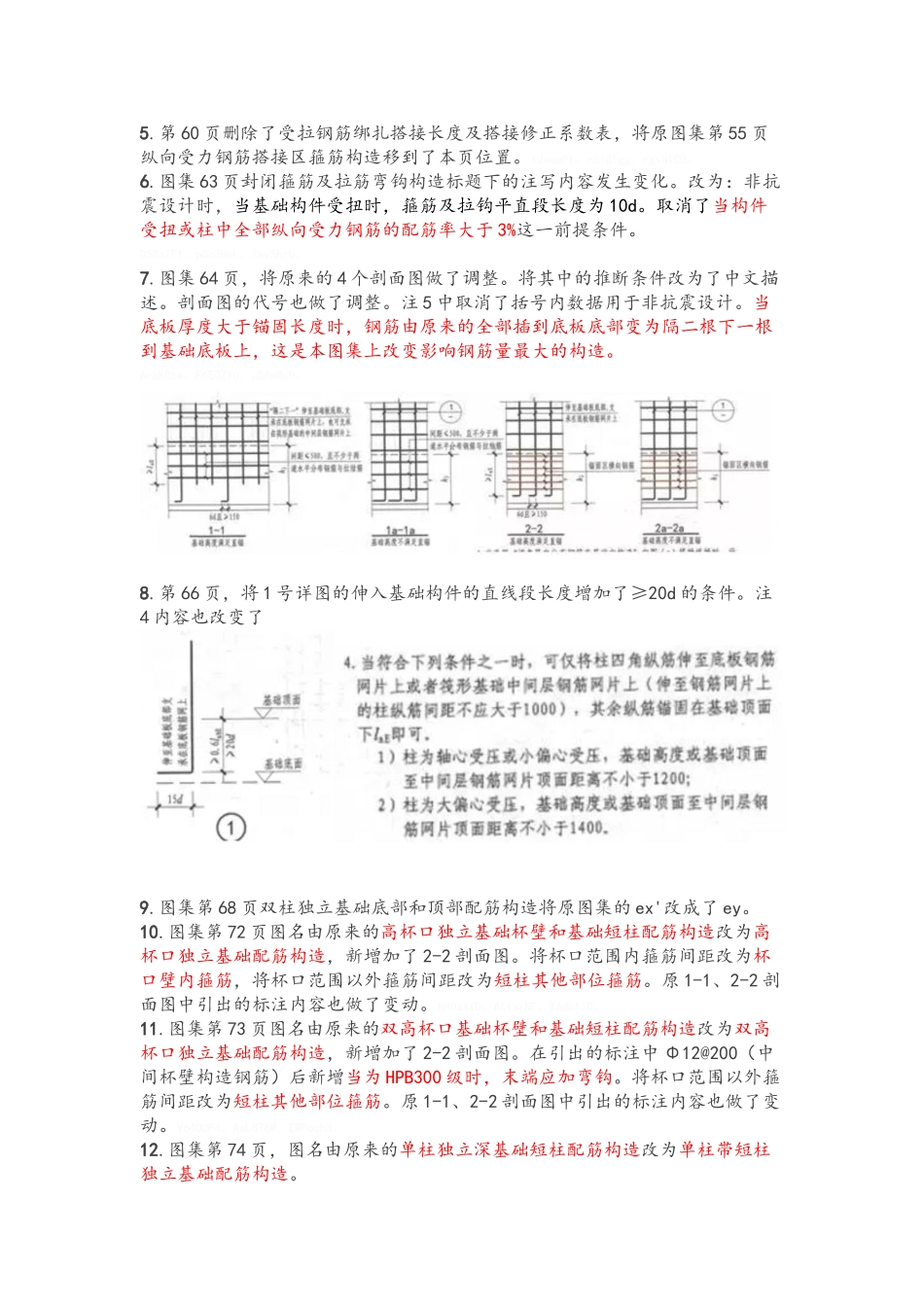

16G101-3 与 11G101-3 的对比分析（构造详图部分）说明本文是吴富强老师对钢筋新旧平法图集的对比分析，共分为“16G101-1 与11G101-1 的不同之处（制图规则部分）”、“16G101-1 与 11G101-1 的不同之处（详图构造部分）、“16G101-3 与 11G101-3 的不同之处（构造详图部分）”、“16G101-3 与 11G101-3 的不同之处（制图规则部分）”四部分。6at3k5y。NIC701Q。fYTqlqW。本微信号于 2025 年 9 月 13 号发布的文章“钢筋新平法 16G101 与 11G101 对比解析（制图规则） ”（点击可查看）为吴富强老师所编写的第一篇，本文为第二篇。5wDj3O3。M0w3qXG。AusaQTD。本图集的标准构造部分新增了第 65 页边缘构件纵向钢筋在基础中的构造，第 77 页条形基础底板配筋构造（二），第 99页双柱联合承台底部和顶部联合构造，第 102~104 页的有关灌注桩的配筋构造。9slo6a2。QFKSUVB。BkSniQV。1.混凝土结构的环境类别和混凝土保护层的最小厚度到了构造图集的首页位置。2.第 57 页，混泥土保护层的最小厚度表做了调整。混泥土保护层的最小厚度现在根据基础构件类型来量身定位。kqYUBWp。SCz2Q4H。9KPDljP。3.原受拉钢筋基本锚固长度表拆分为受拉钢筋基本锚固长度表，抗震设计时受拉钢筋基本锚固长度表，受拉钢筋锚固长度表，受拉钢筋抗震锚固长度表四个表格。取消了原来的非抗震等级的锚固长度。取消了受拉钢筋锚固长度修正系数表的内容。增加了钢筋弯折的弯弧内直径的相关内容。hGDWyrF。UkedfBN。ed36WMd。4.取消了原来的纵向受拉钢筋绑扎搭接长度表和纵向受拉钢筋搭接长度修正系数表，取而代之的是纵向受拉钢筋搭接长度表和纵向受拉钢筋抗震搭接长度 2个大表格。bX4qrZr。fVvgyVf。8alL6mP。5.第 60 页删除了受拉钢筋绑扎搭接长度及搭接修正系数表，将原图集第 55 页纵向受力钢筋搭接区箍筋构造移到了本页位置。1JkeaPI。r5fGfgg。rgVN1C0。6.图集 63 页封闭箍筋及拉筋弯钩构造标题下的注写内容发生变化。改为：非抗震设计时，当基础构件受扭时，箍筋及拉钩平直段长度为 10d。取消了当构件受扭或柱中全部纵向受力钢筋的配筋率大于 3%这一前提条件。058oiE1。pGo3HhL。Zev5hrb。7.图集 64 页，将原来的 4 个剖面图做了调整。将其中的推断条件改为了中文描述。剖面图的代号也做了调整。注 5 中取消了括号内数据用于非抗震设计。当底板厚度大于锚固长度时，钢筋由原来的全部插到底板底部变为隔二根下一根到基...
