4110发动机飞轮壳零件加工工艺与夹具设计本科学位论文

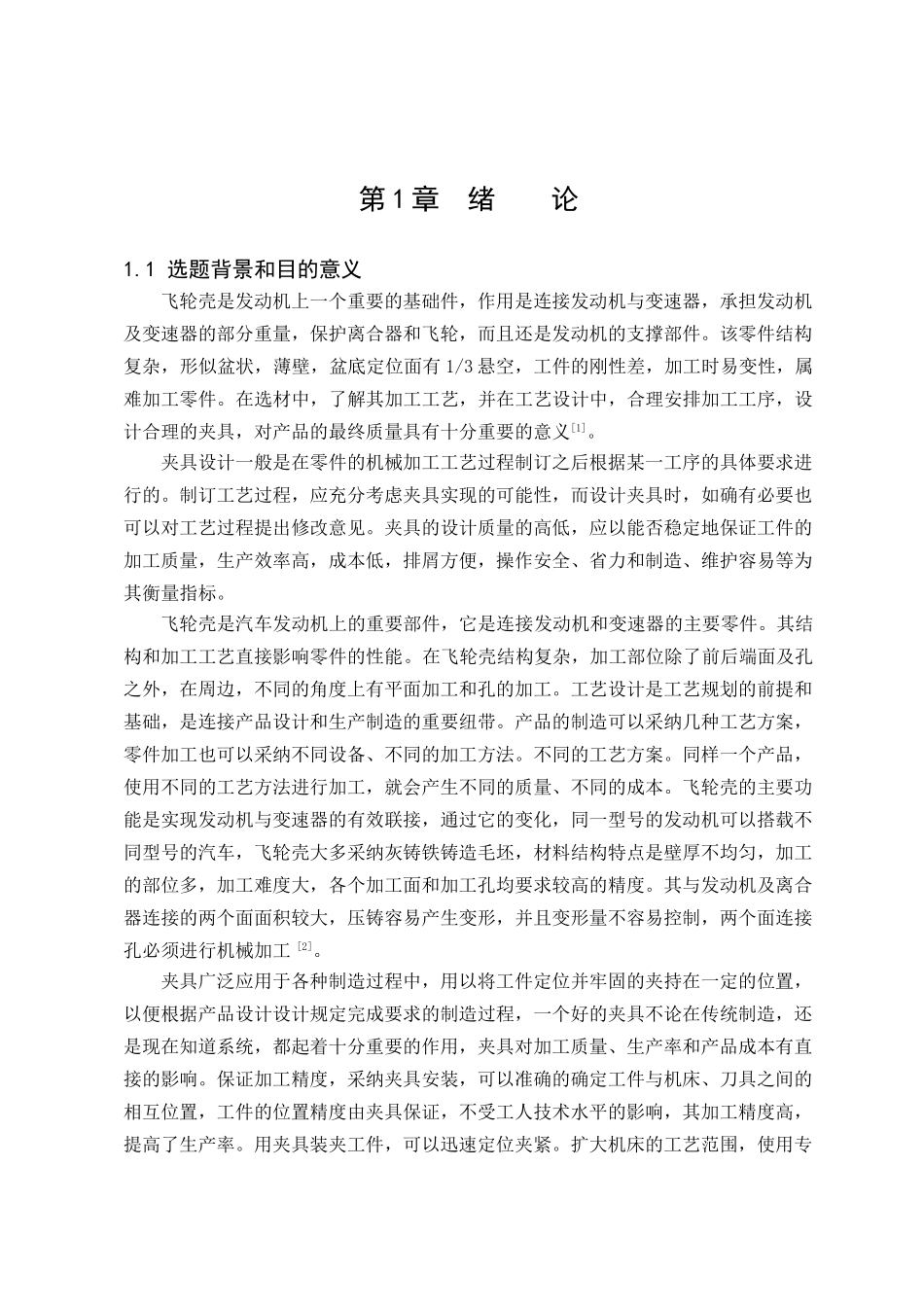

第 1 章 绪 论1.1 选题背景和目的意义飞轮壳是发动机上一个重要的基础件，作用是连接发动机与变速器，承担发动机及变速器的部分重量，保护离合器和飞轮，而且还是发动机的支撑部件。该零件结构复杂，形似盆状，薄壁，盆底定位面有 1/3 悬空，工件的刚性差，加工时易变性，属难加工零件。在选材中，了解其加工工艺，并在工艺设计中，合理安排加工工序，设计合理的夹具，对产品的最终质量具有十分重要的意义[1]。夹具设计一般是在零件的机械加工工艺过程制订之后根据某一工序的具体要求进行的。制订工艺过程，应充分考虑夹具实现的可能性，而设计夹具时，如确有必要也可以对工艺过程提出修改意见。夹具的设计质量的高低，应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。飞轮壳是汽车发动机上的重要部件，它是连接发动机和变速器的主要零件。其结构和加工工艺直接影响零件的性能。在飞轮壳结构复杂，加工部位除了前后端面及孔之外，在周边，不同的角度上有平面加工和孔的加工。工艺设计是工艺规划的前提和基础，是连接产品设计和生产制造的重要纽带。产品的制造可以采纳几种工艺方案，零件加工也可以采纳不同设备、不同的加工方法。不同的工艺方案。同样一个产品，使用不同的工艺方法进行加工，就会产生不同的质量、不同的成本。飞轮壳的主要功能是实现发动机与变速器的有效联接，通过它的变化，同一型号的发动机可以搭载不同型号的汽车，飞轮壳大多采纳灰铸铁铸造毛坯，材料结构特点是壁厚不均匀，加工的部位多，加工难度大，各个加工面和加工孔均要求较高的精度。其与发动机及离合器连接的两个面面积较大，压铸容易产生变形，并且变形量不容易控制，两个面连接孔必须进行机械加工 [2]。夹具广泛应用于各种制造过程中，用以将工件定位并牢固的夹持在一定的位置，以便根据产品设计设计规定完成要求的制造过程，一个好的夹具不论在传统制造，还是现在知道系统，都起着十分重要的作用，夹具对加工质量、生产率和产品成本有直接的影响。保证加工精度，采纳夹具安装，可以准确的确定工件与机床、刀具之间的相互位置，工件的位置精度由夹具保证，不受工人技术水平的影响，其加工精度高，提高了生产率。用夹具装夹工件，可以迅速定位夹紧。扩大机床的工艺范围，使用专用夹具可以改变原机床的用途和旷达机床的使用范围，实现一机多能。采纳夹具安装，可以准确地确定工件与机床、刀...
