《电工电子技术》课本习题答案

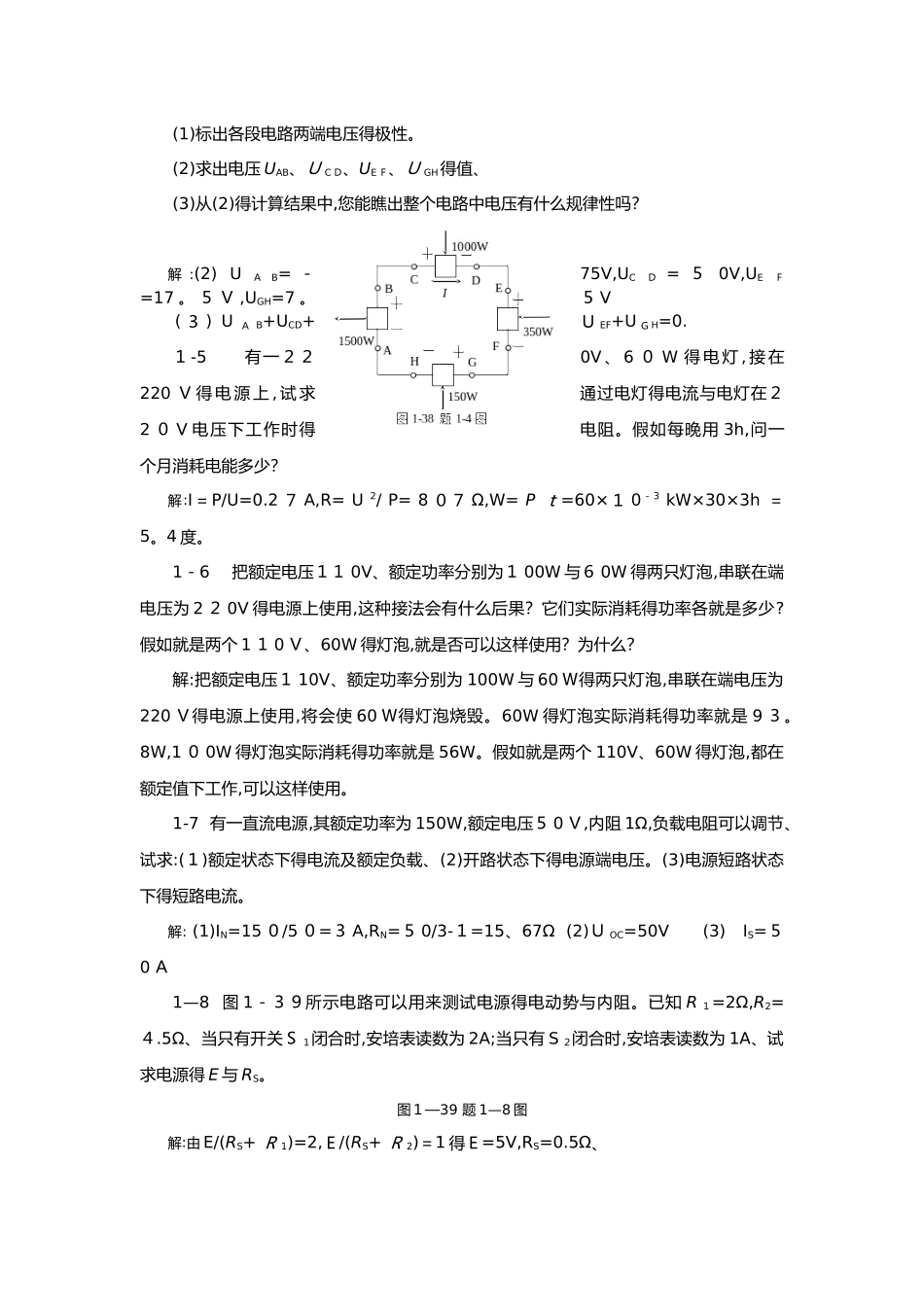

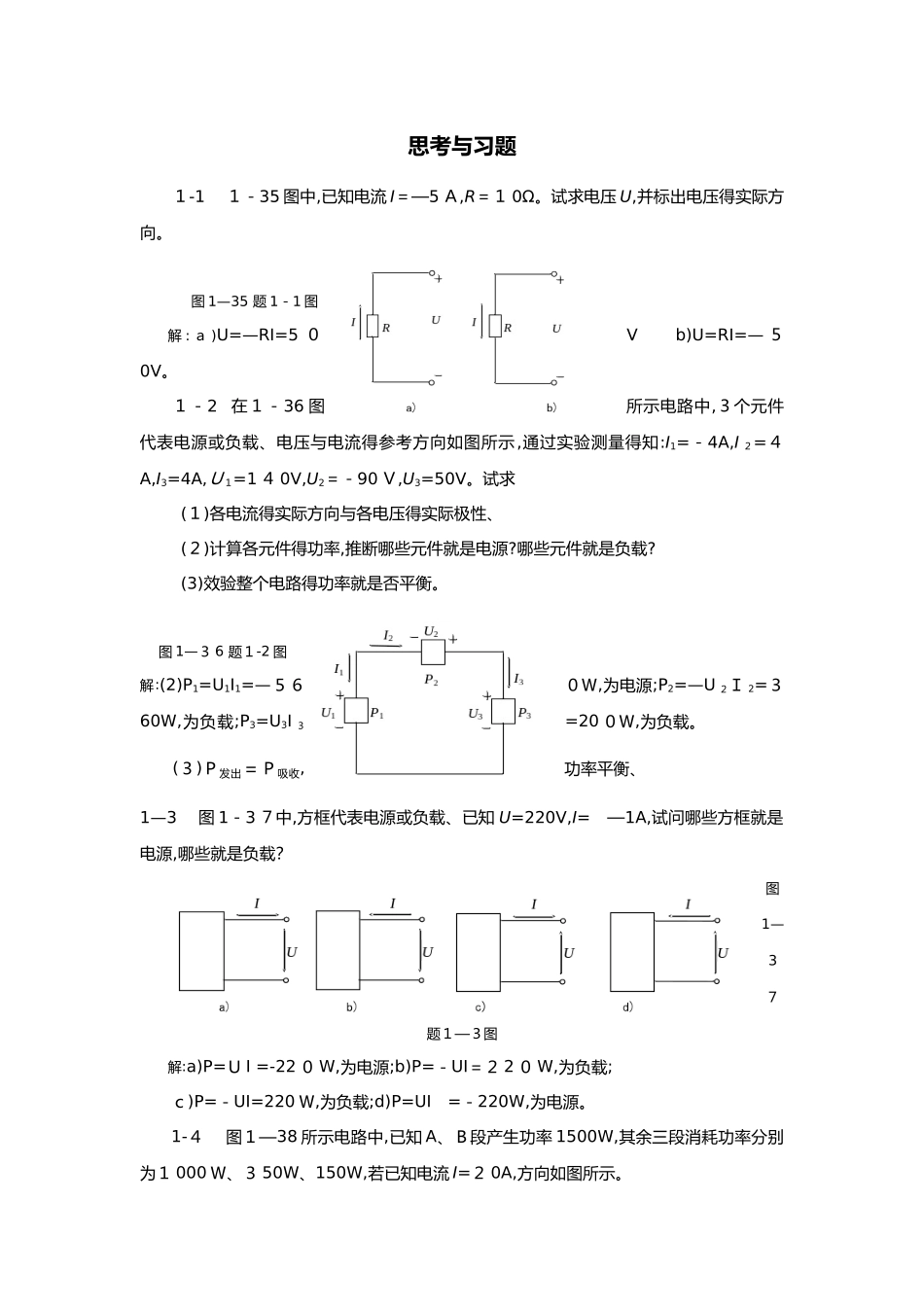

思考与习题１-1 １－35 图中,已知电流 I＝—5 Ａ,R＝１ 0Ω。试求电压 U,并标出电压得实际方向。 图 1—35 题 1－1 图解 : ａ )U=—RI=5 ０V b)U=RI=— ５0V。１－2 在１－36 图所示电路中,３个元件代表电源或负载、电压与电流得参考方向如图所示,通过实验测量得知:I1=－4A,I ２=４A,I3=4A,Ｕ１=1 ４ 0V,U2＝－90 Ｖ,U3=50V。试求(１)各电流得实际方向与各电压得实际极性、(２)计算各元件得功率,推断哪些元件就是电源?哪些元件就是负载?(3)效验整个电路得功率就是否平衡。图 1—３ 6 题１-2 图解:(2)P1=U1I1=—５６０Ｗ,为电源;P2=—U ２Ｉ 2=３60W,为负载;P3=U3I ３=20 ０Ｗ,为负载。(３)Ｐ发出＝Ｐ吸收,功率平衡、1—3 图 1－3 ７中,方框代表电源或负载、已知 U=220V,I= —1A,试问哪些方框就是电源,哪些就是负载？图1—3７ 题１—３图解:a)P=Ｕ I =-22 ０ W,为电源;b)P=－UI＝２ 2 ０ W,为负载;ｃ)P=－UI=220 Ｗ,为负载;d)P=UI =－220W,为电源。1-４ 图１—38 所示电路中,已知 A、Ｂ段产生功率 1500W,其余三段消耗功率分别为１ 000 Ｗ、３ 50W、150W,若已知电流 I=２ 0A,方向如图所示。(1)标出各段电路两端电压得极性。(2)求出电压 UAB、Ｕ C Ｄ、UE Ｆ、Ｕ GH得值、(3)从(2)得计算结果中,您能瞧出整个电路中电压有什么规律性吗？解 :(2) UＡB= －75V,UCＤ = ５ 0V,UEＦ=17 。 ５ Ｖ ,UGH=7 。５ V( ３ ) U Ａ B+UCD+Ｕ EF+U Ｇ H=0.１-5 有一２２0V 、 6 ０ W 得 电 灯 , 接 在220 Ｖ 得 电 源 上 , 试 求通过电灯得电流与电灯在２2 ０ V 电压下工作时得电阻。假如每晚用 3h,问一个月消耗电能多少？解:I＝P/U=0.2 ７ A,R= U 2/ P= 8 ０７ Ω,W= P ｔ=60×１ 0－3 kW×30×3h ＝5。4 度。1－6 把额定电压１１ 0V、额定功率分别为１ 00W 与６ 0W 得两只灯泡,串联在端电压为 2 ２ 0V 得电源上使用,这种接法会有什么后果？它们实际消耗得功率各就是多少?假如就是两个 1 １ 0 Ｖ、60W 得灯泡,就是否可以这样使用？为什么？解:把额定电压１ 10V、额定功率分别为 100W 与 60 Ｗ得两只灯泡,串联在端电压为220 Ｖ得电源上使用,将会使 60 Ｗ得灯泡烧毁。60W 得灯泡实际消耗得功率就是 9 ３。8W,1 ０ 0W 得灯泡实际消耗得功率就是 56W。假如就是两个 110V、60W 得灯泡,都在额定值下工作,可以这样...
