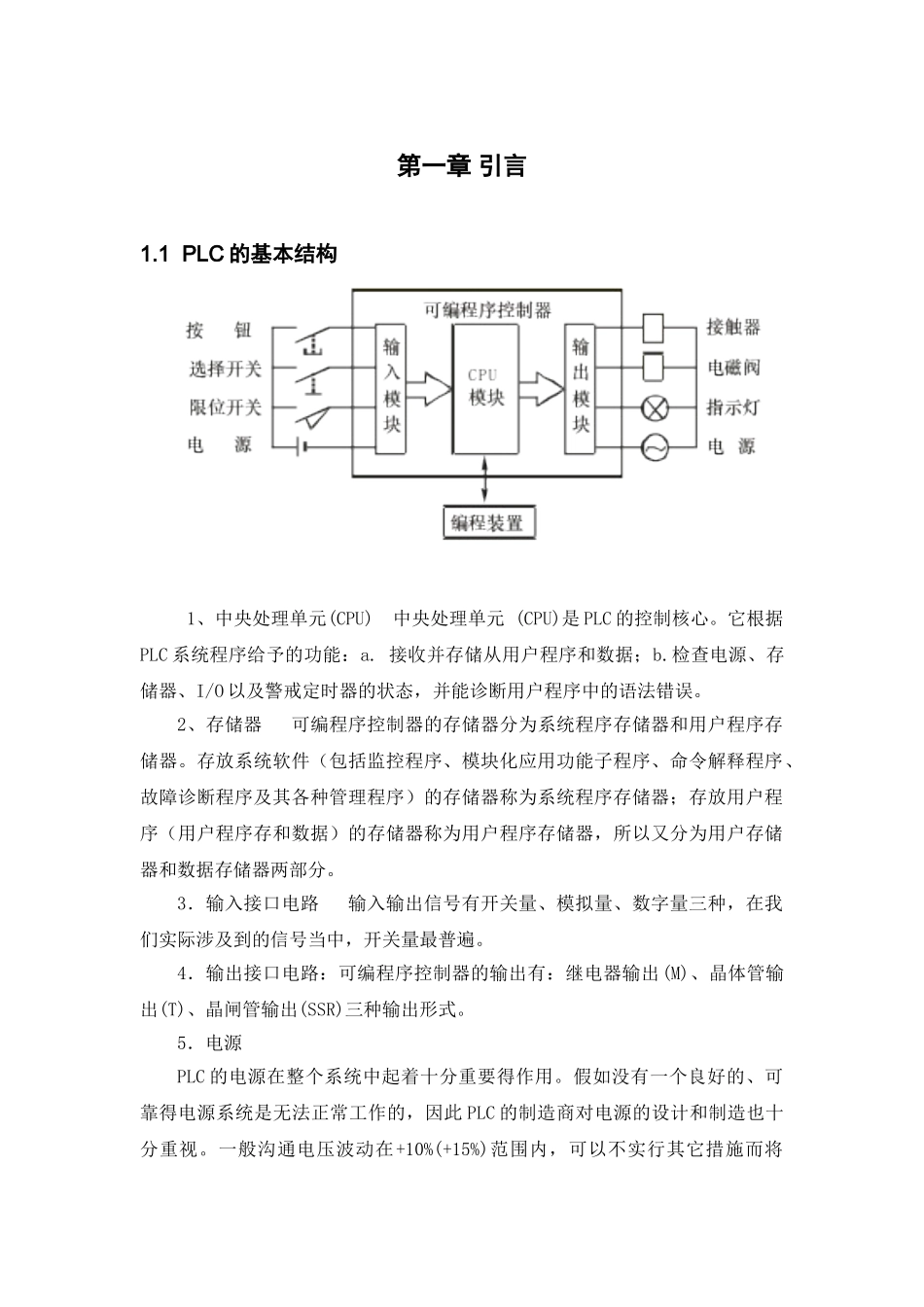

第一章 引言1.1 PLC 的基本结构 1、中央处理单元(CPU) 中央处理单元 (CPU)是 PLC 的控制核心。它根据PLC 系统程序给予的功能：a. 接收并存储从用户程序和数据；b.检查电源、存储器、I/O 以及警戒定时器的状态，并能诊断用户程序中的语法错误。 2、存储器 可编程序控制器的存储器分为系统程序存储器和用户程序存储器。存放系统软件（包括监控程序、模块化应用功能子程序、命令解释程序、故障诊断程序及其各种管理程序）的存储器称为系统程序存储器；存放用户程序（用户程序存和数据）的存储器称为用户程序存储器，所以又分为用户存储器和数据存储器两部分。 3．输入接口电路 输入输出信号有开关量、模拟量、数字量三种，在我们实际涉及到的信号当中，开关量最普遍。4．输出接口电路：可编程序控制器的输出有：继电器输出(M)、晶体管输出(T)、晶闸管输出(SSR)三种输出形式。5．电源 PLC 的电源在整个系统中起着十分重要得作用。假如没有一个良好的、可靠得电源系统是无法正常工作的，因此 PLC 的制造商对电源的设计和制造也十分重视。一般沟通电压波动在+10%(+15%)范围内，可以不实行其它措施而将PLC 直接连接到沟通电网上去。如 FX1S 额定电压 AC100V—240V，而电压允许范围在 AC85V—264V 之间。允许瞬时停电在 10ms 以下，能继续工作。一般小型 PLC 的电源输出分为两部分：一部分供 PLC 内部电路工作；一部分向外提供给现场传感器等的工作电源。 1.2 PLC 的工作原理PLC 是采纳“顺序扫描，不断循环”的方式进行工作的。即在 PLC 运行时，CPU 根据用户按控制要求编制好并存于用户存储器中的程序，按指令步序号（或地址号）作周期性循环扫描，如无跳转指令，则从第一条指令开始逐条顺序执行用户程序，直至程序结束。然后重新返回第一条指令，开始下一轮新的扫描。在每次扫描过程中，还要完成对输入信号的采样和对输出状态的刷新等工作。PLC 的扫描一个周期必经输入采样、程序执行和输出刷新三个阶段。1．输入刷新阶段在输入刷新阶段，CPU 扫描全部输入端口，读取其状态并写入输入状态寄存器。完成输入端刷新工作后，将关闭输入端口，转入程序执行阶段。在程序执行期间即使输入端状态发生变化，输入状态寄存器的内容也不会改变，而这些变化必须等到下一工作周期的输入刷新阶段才能被读入。2．程序执行阶段在程序执行阶段，根据用户输入的控制程序，从第一条开始逐步执行，并将相应的逻辑运算结果存入对应的...
