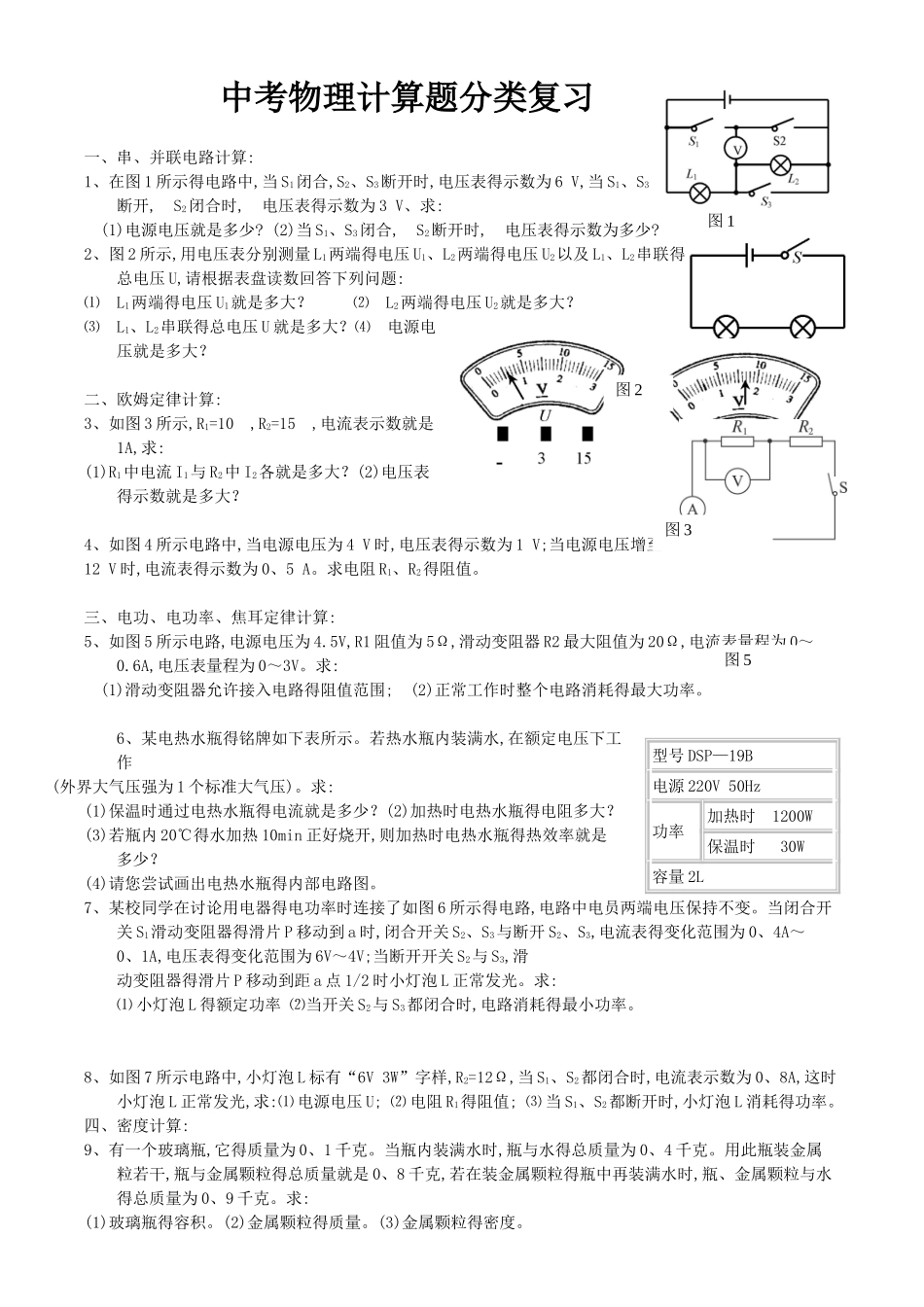

中考物理计算题分类复习一、串、并联电路计算:1、在图 1 所示得电路中,当 S1闭合,S2、S3断开时,电压表得示数为 6 V,当 S1、S3断开, S2闭合时, 电压表得示数为 3 V、求:(1)电源电压就是多少? (2)当 S1、S3闭合, S2断开时, 电压表得示数为多少?2、图 2 所示,用电压表分别测量 L1两端得电压 U1、L2两端得电压 U2以及 L1、L2串联得总电压 U,请根据表盘读数回答下列问题:⑴ L1两端得电压 U1就是多大？ ⑵ L2两端得电压 U2就是多大？⑶ L1、L2串联得总电压 U 就是多大？⑷ 电源电压就是多大？二、欧姆定律计算:3、如图 3 所示,R1=10 ,R2=15 ,电流表示数就是1A,求:(1)R1中电流 I1与 R2中 I2各就是多大？(2)电压表得示数就是多大？4、如图 4 所示电路中,当电源电压为 4 V 时,电压表得示数为 1 V;当电源电压增至12 V 时,电流表得示数为 0、5 A。求电阻 R1、R2得阻值。三、电功、电功率、焦耳定律计算:5、如图 5 所示电路,电源电压为 4.5V,R1 阻值为 5Ω,滑动变阻器 R2 最大阻值为 20Ω,电流表量程为 0～0.6A,电压表量程为 0～3V。求:(1)滑动变阻器允许接入电路得阻值范围; (2)正常工作时整个电路消耗得最大功率。6、某电热水瓶得铭牌如下表所示。若热水瓶内装满水,在额定电压下工作(外界大气压强为 1 个标准大气压)。求:(1)保温时通过电热水瓶得电流就是多少？(2)加热时电热水瓶得电阻多大？(3)若瓶内 20℃得水加热 10min 正好烧开,则加热时电热水瓶得热效率就是多少？(4)请您尝试画出电热水瓶得内部电路图。 7、某校同学在讨论用电器得电功率时连接了如图 6 所示得电路,电路中电员两端电压保持不变。当闭合开关 S1滑动变阻器得滑片 P 移动到 a 时,闭合开关 S2、S3与断开 S2、S3,电流表得变化范围为 0、4A～0、1A,电压表得变化范围为 6V～4V;当断开开关 S2与 S3,滑动变阻器得滑片 P 移动到距 a 点 1/2 时小灯泡 L 正常发光。求:⑴ 小灯泡 L 得额定功率 ⑵当开关 S2与 S3都闭合时,电路消耗得最小功率。8、如图 7 所示电路中,小灯泡 L 标有“6V 3W”字样,R2=12Ω,当 S1、S2都闭合时,电流表示数为 0、8A,这时小灯泡 L 正常发光,求:⑴ 电源电压 U; ⑵ 电阻 R1得阻值; ⑶ 当 S1、S2都断开时,小灯泡 L 消耗得功率。四、密度计算:9、有一个玻璃瓶,它得质量为 0、1 千克。当瓶内装满水时,瓶与水得总质量为 0、4 千克。用此瓶装金属粒若干,瓶...
