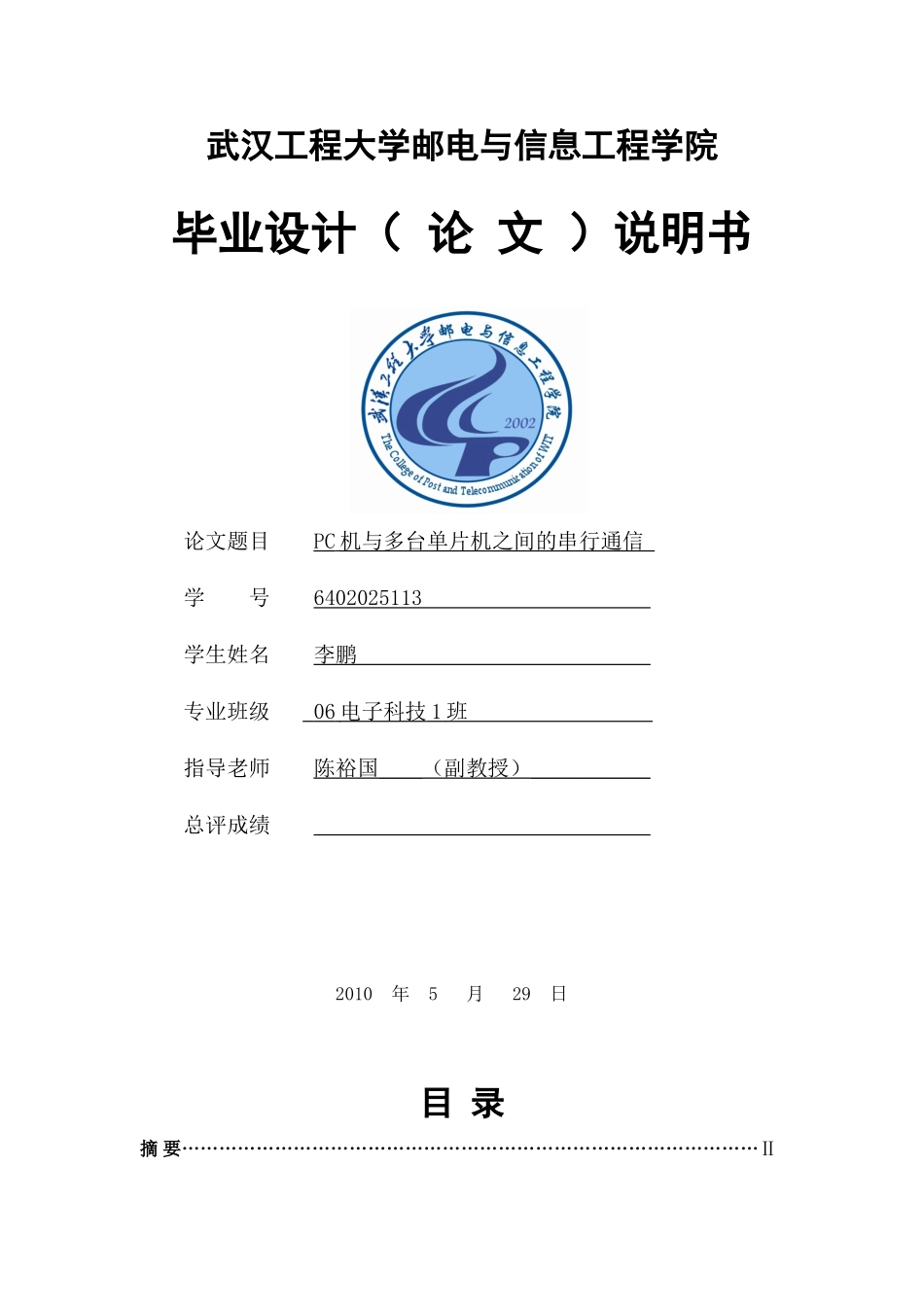

武汉工程大学邮电与信息工程学院毕业设计（ 论 文 ）说明书论文题目 PC 机与多台单片机之间的串行通信 学 号 6402025113 学生姓名 李鹏 专业班级 06 电子科技 1 班 指导老师 陈裕国 ____ （副教授） ___________ 总评成绩 2010 年 5 月 29 日目 录摘 要…………………………………………………………………………………ⅡAbstract ……………………………………………………………………………Ⅲ第一章 绪论 ………………………………………………………………………1第二章 课题实施方案 ……………………………………………………………2第三章 硬件电路设计 ……………………………………………………………53.1 80C51 单片机结构及其串行通信原理 ………………………………………53.2 串行接口及其差分转换电路…………………………………………………173.3 Protel DXP 2025 原理图设计………………………………………………20第四章 软件电路设计 …………………………………………………………294.1 系统的通信协议 ……………………………………………………………294.2 C51 编程实现 PC 机与单片机之间的串行通信 …………………………294.3 Windows 集成开发环境 uVision2 ………………………………………33总结 ………………………………………………………………………………39致谢 ………………………………………………………………………………41参考文献 ………………………………………………………………………42摘要本文详细介绍了基于 RS-485 总线的 PC 机与多台单片机间的串行通信原理、实现方法和相应的通信硬件、软件设计。该设计是由 PC 机与单片机组成的主从控制系统，其中 PC 机做为上位机对下位单片机是实现控制和监视功能。它包括通信和控制两个功能模块。单片机作为下位机在整个系统中属于从属地位，主要用来接收上位机的命令。由于此通信的 PC 接口是 RS232 的 9 针接口，且下位机数目有限（32 台）。所以本设计采纳了 RS485 总线以及 RS232 转 RS485 的协议芯片以满足长距离多机通信，本文讨论了总线接口转换、主从式通信协议设计方法，给出了采纳中断式处理的通信过程流程图，并叙述了设计过程中必备的绘图软件 Protel DXP 的应用，以及编辑源代码软件 keil uVision2 的应用，实现了 PC 机对多个单片机组成采集终端的通...
