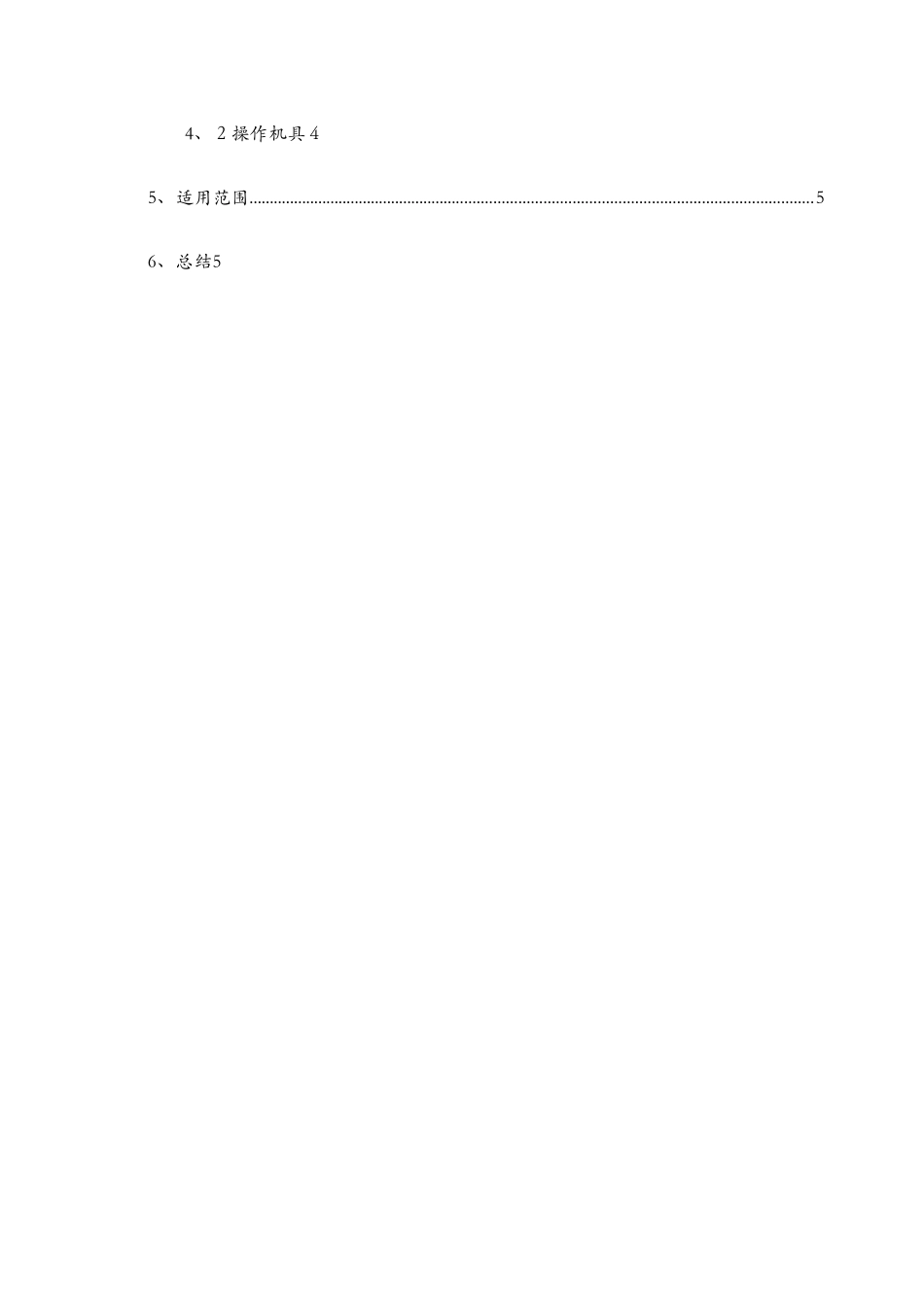

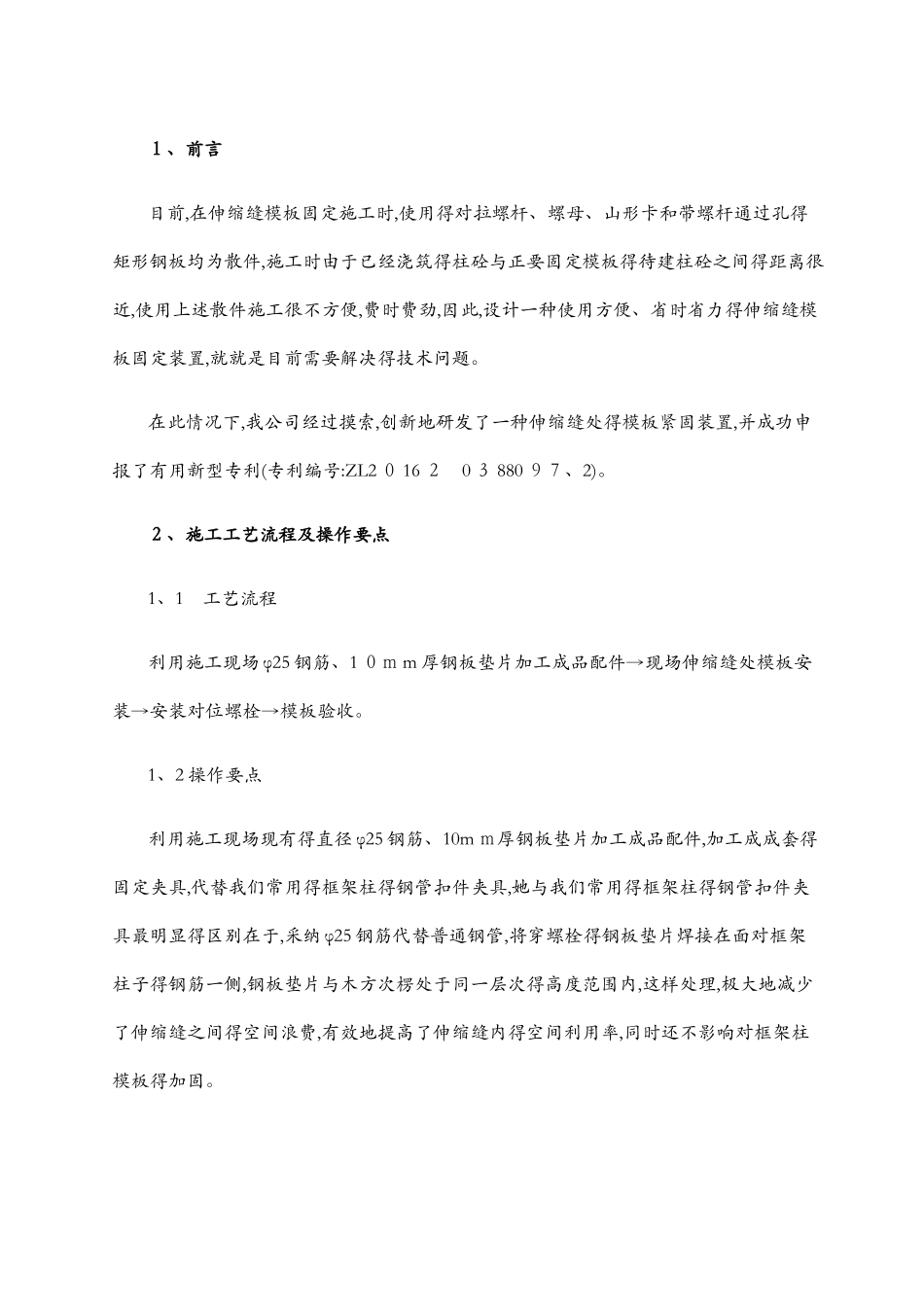

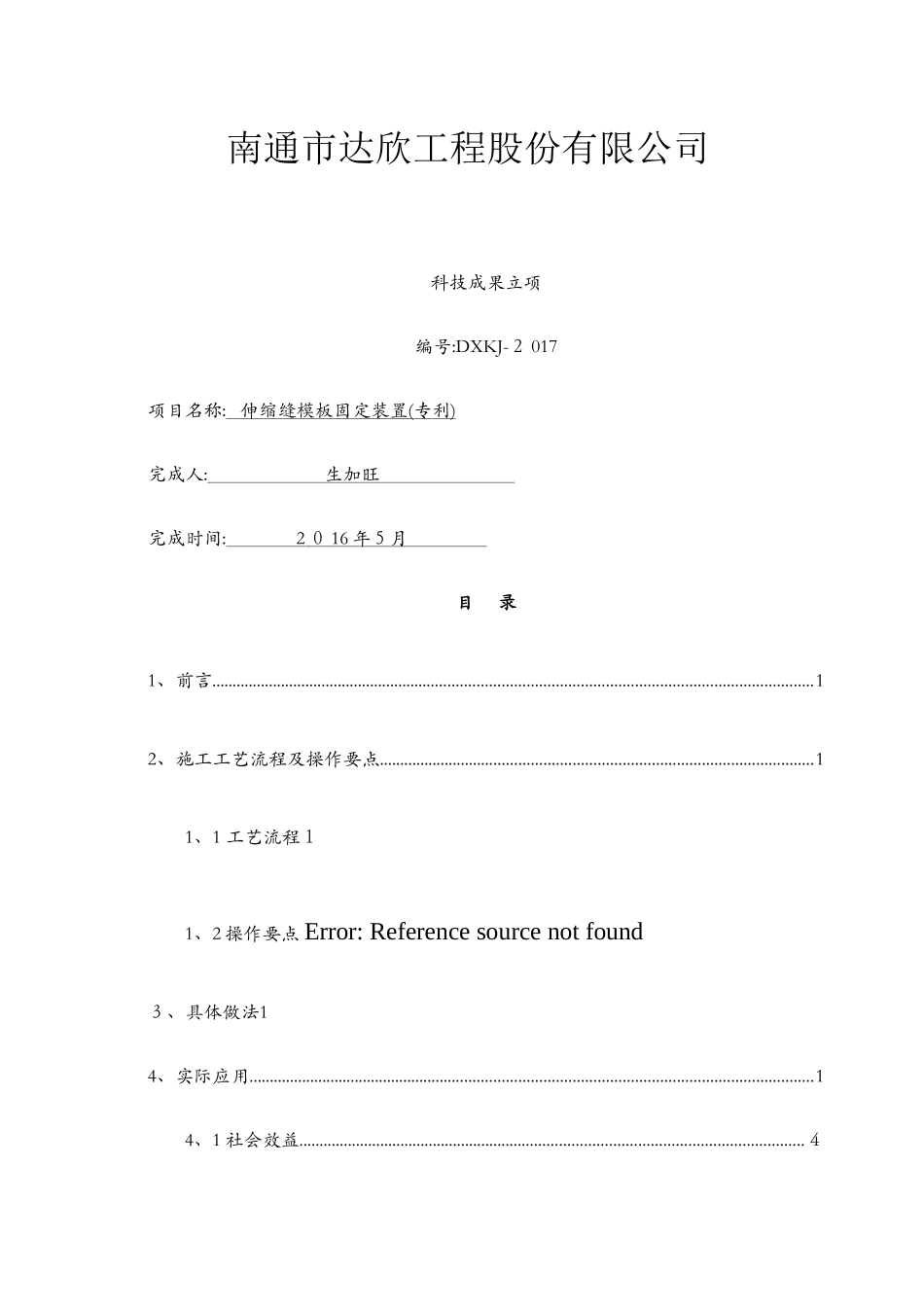

南通市达欣工程股份有限公司科技成果立项编号:DXKJ-２ 017项目名称: 伸缩缝模板固定装置 ( 专利 ) 完成人: 生加旺 完成时间: 2 ０ 16 年５月 目 录1、前言..................................................................................................................................................12、施工工艺流程及操作要点.........................................................................................................11、1 工艺流程１1、2 操作要点 Error: Reference source not found３、具体做法14、实际应用.........................................................................................................................................14、1 社会效益...........................................................................................................................４4、２操作机具４5、适用范围.........................................................................................................................................56、总结5１、前言目前,在伸缩缝模板固定施工时,使用得对拉螺杆、螺母、山形卡和带螺杆通过孔得矩形钢板均为散件,施工时由于已经浇筑得柱砼与正要固定模板得待建柱砼之间得距离很近,使用上述散件施工很不方便,费时费劲,因此,设计一种使用方便、省时省力得伸缩缝模板固定装置,就就是目前需要解决得技术问题。在此情况下,我公司经过摸索,创新地研发了一种伸缩缝处得模板紧固装置,并成功申报了有用新型专利(专利编号:ZL2 ０ 16 ２ 0 ３ 880 ９７、2)。２、施工工艺流程及操作要点1、1 工艺流程利用施工现场 φ25 钢筋、1 ０ｍ m 厚钢板垫片加工成品配件→现场伸缩缝处模板安装→安装对位螺栓→模板验收。1、2 操作要点利用施工现场现有得直径 φ25 钢筋、10m ｍ厚钢板垫片加工成品配件,加工成成套得固定夹具,代替我们常用得框架柱得钢管扣件夹具,她与我们常用得框架柱得钢管扣件夹具最明显得区别在于,采纳 φ25 钢筋代替普通钢管,将穿螺栓得钢板垫片焊接在面对框架柱子得钢筋一侧,钢板垫片与木方次楞处于同一层次得高度范围内,这样处理,极大地减少了伸缩缝之间得空间浪费,有效地提高了伸缩缝内得空间利用率,同时还不影响对框架柱模板得加固。 3、具体做法伸缩缝模板固定装置,主要由对拉螺...
