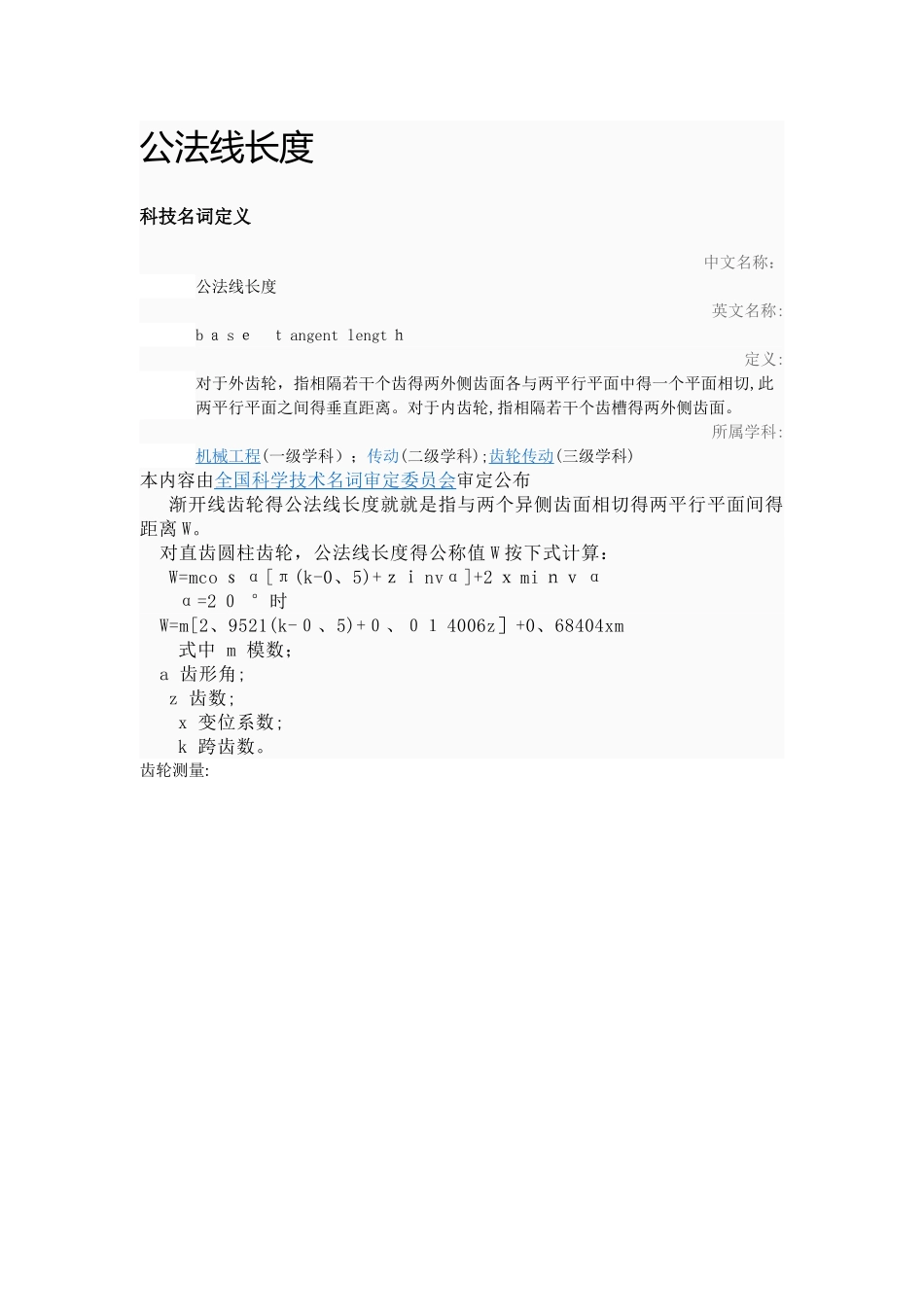

公法线长度计算

公法线长度科技名词定义中文名称：公法线长度 英文名称:b ａ s ｅ ｔ angent lengt ｈ 定义:对于外齿轮，指相隔若干个齿得两外侧齿面各与两平行平面中得一个平面相切,此两平行平面之间得垂直距离。对于内齿轮,指相隔若干个齿槽得两外侧齿面。 所属学科:机械工程(一级学科）；传动(二级学科);齿轮传动(三级学科) 本内容由全国科学技术名词审定委员会审定公布 渐开线齿轮得公法线长度就就是指与两个异侧齿面相切得两平行平面间得距离 W。 对直齿圆柱齿轮，公法线长度得公称值 W 按下式计算： W=mco ｓ α[π(k-0、5)+ｚｉ nvα]+2 ｘ mi ｎｖ α α=2 ０ °时 W=m[2、9521(k-０、5)+０、０１ 4006z］+0、68404xm 式中 m 模数； a 齿形角; z 齿数; x 变位系数; k 跨齿数。齿轮测量:
