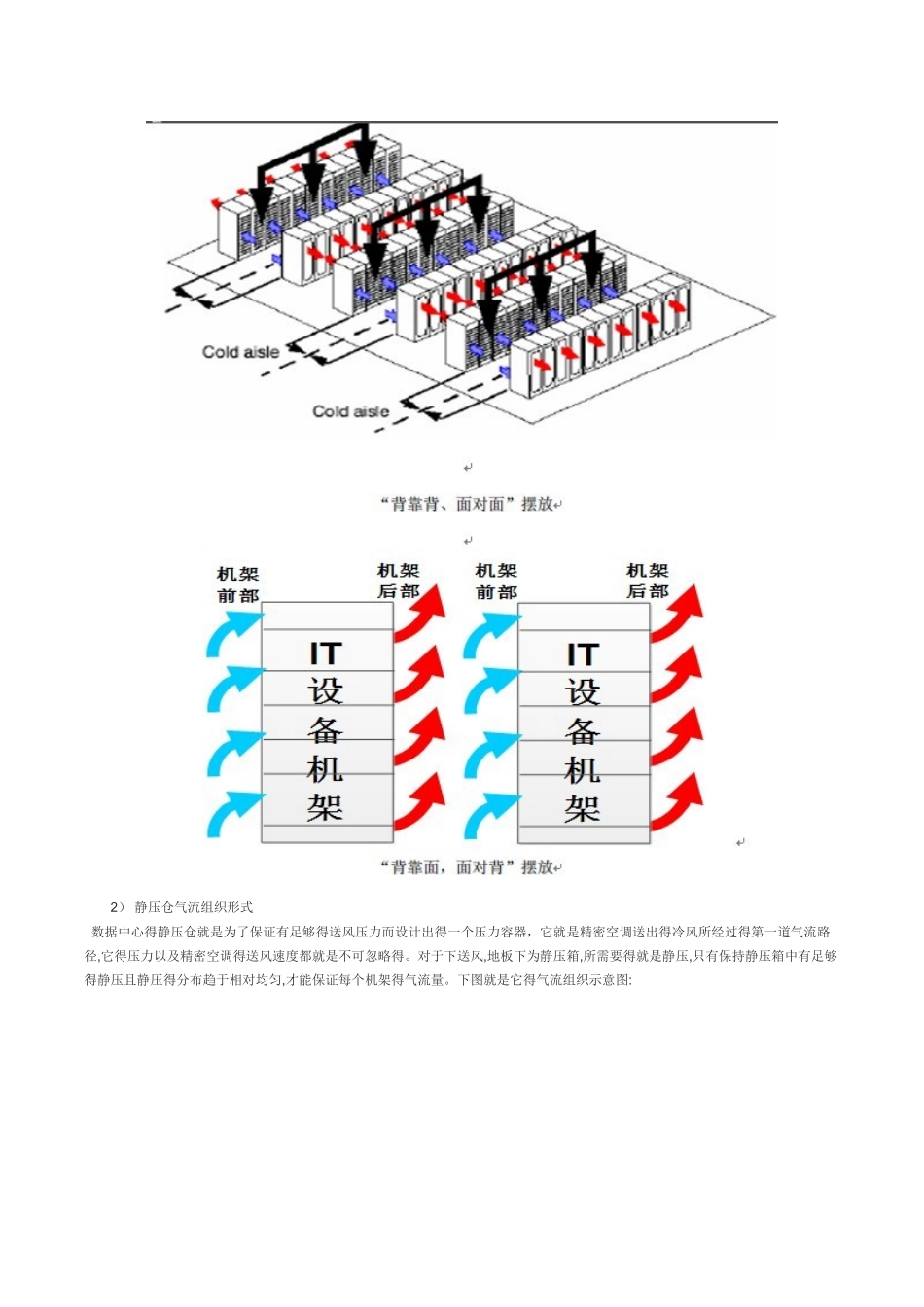

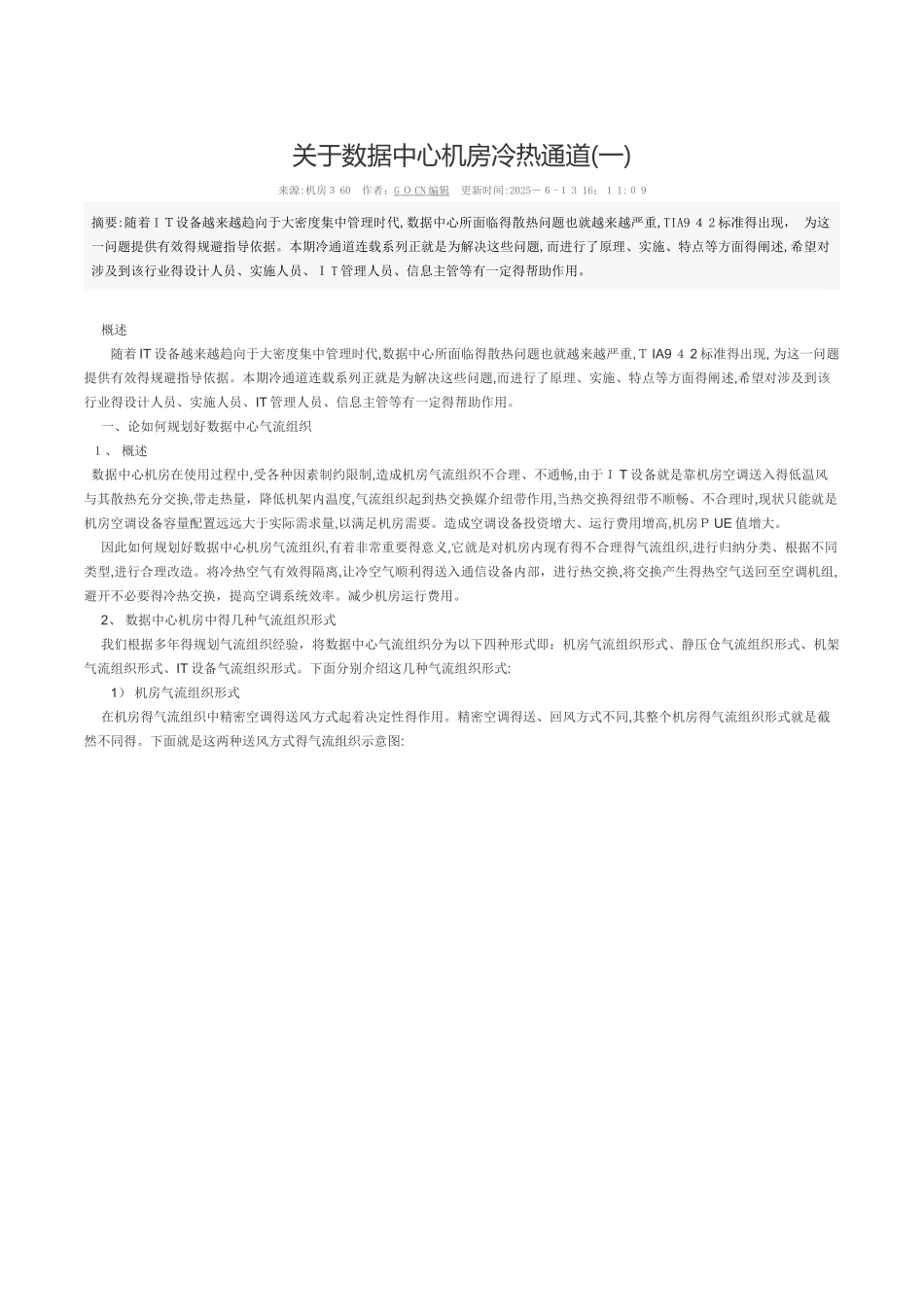

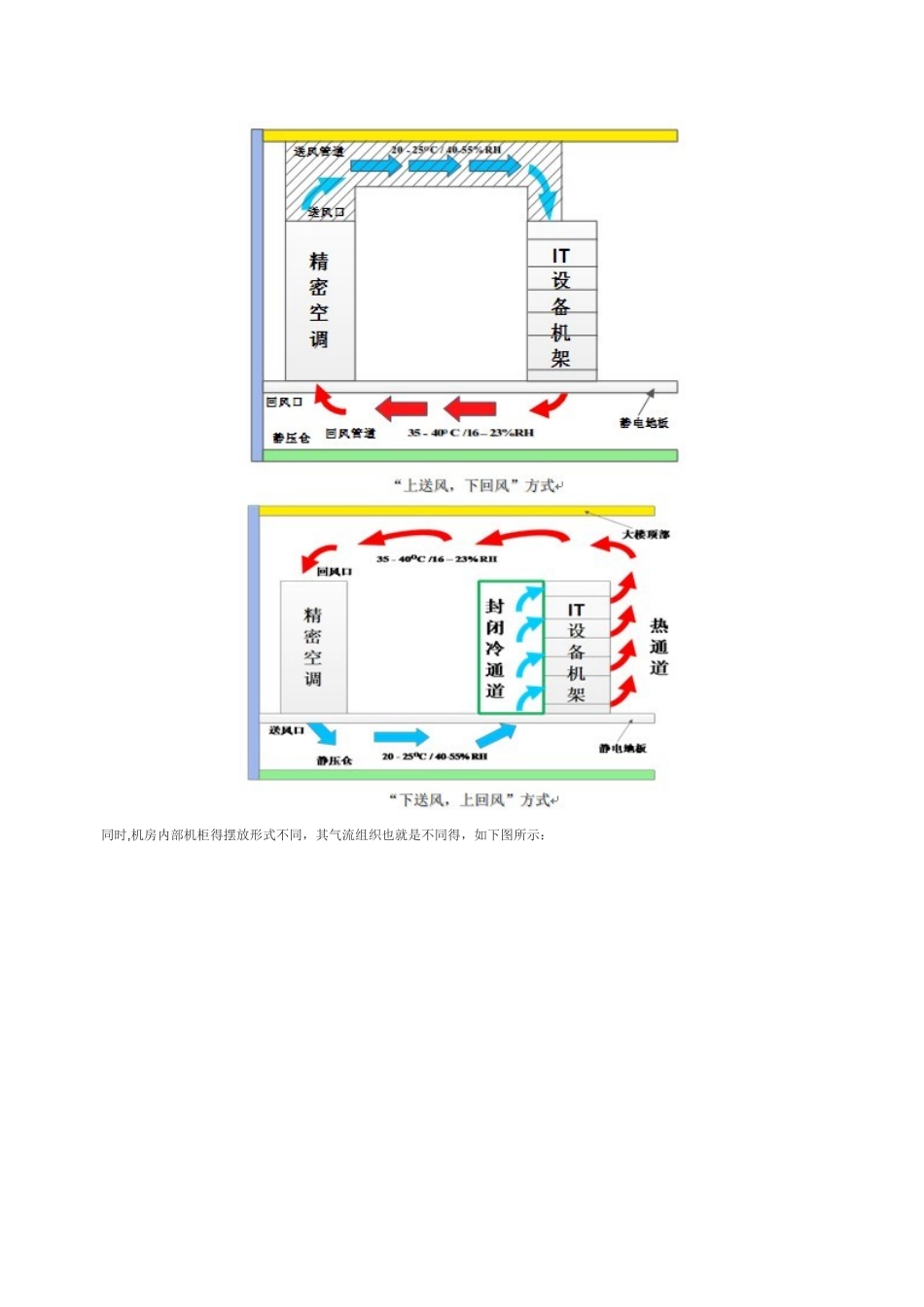

关于数据中心机房冷热通道(一)来源:机房３ 60 作者：G Ｏ CN 编辑 更新时间:2025－６-１ 3 16：１ 1:０ 9摘要:随着 I Ｔ设备越来越趋向于大密度集中管理时代,数据中心所面临得散热问题也就越来越严重,TIA9 ４ 2 标准得出现， 为这一问题提供有效得规避指导依据。本期冷通道连载系列正就是为解决这些问题,而进行了原理、实施、特点等方面得阐述,希望对涉及到该行业得设计人员、实施人员、Ｉ T 管理人员、信息主管等有一定得帮助作用。 概述 随着 IT 设备越来越趋向于大密度集中管理时代,数据中心所面临得散热问题也就越来越严重,Ｔ IA9 ４ 2 标准得出现, 为这一问题提供有效得规避指导依据。本期冷通道连载系列正就是为解决这些问题,而进行了原理、实施、特点等方面得阐述,希望对涉及到该行业得设计人员、实施人员、IT 管理人员、信息主管等有一定得帮助作用。 一、论如何规划好数据中心气流组织 １、 概述 数据中心机房在使用过程中,受各种因素制约限制,造成机房气流组织不合理、不通畅,由于Ｉ T 设备就是靠机房空调送入得低温风与其散热充分交换,带走热量，降低机架内温度,气流组织起到热交换媒介纽带作用,当热交换得纽带不顺畅、不合理时,现状只能就是机房空调设备容量配置远远大于实际需求量,以满足机房需要。造成空调设备投资增大、运行费用增高,机房Ｐ UE 值增大。 因此如何规划好数据中心机房气流组织,有着非常重要得意义,它就是对机房内现有得不合理得气流组织,进行归纳分类、根据不同类型,进行合理改造。将冷热空气有效得隔离,让冷空气顺利得送入通信设备内部，进行热交换,将交换产生得热空气送回至空调机组,避开不必要得冷热交换，提高空调系统效率。减少机房运行费用。 2、 数据中心机房中得几种气流组织形式 我们根据多年得规划气流组织经验，将数据中心气流组织分为以下四种形式即：机房气流组织形式、静压仓气流组织形式、机架气流组织形式、IT 设备气流组织形式。下面分别介绍这几种气流组织形式: 1） 机房气流组织形式 在机房得气流组织中精密空调得送风方式起着决定性得作用。精密空调得送、回风方式不同,其整个机房得气流组织形式就是截然不同得。下面就是这两种送风方式得气流组织示意图: 同时,机房内部机柜得摆放形式不同，其气流组织也就是不同得，如下图所示： 2） 静压仓气流组织形式 数据中心得静压仓就是为了保证有足够得送风压力而设计出得一个压力容器，它就是精密空调...
