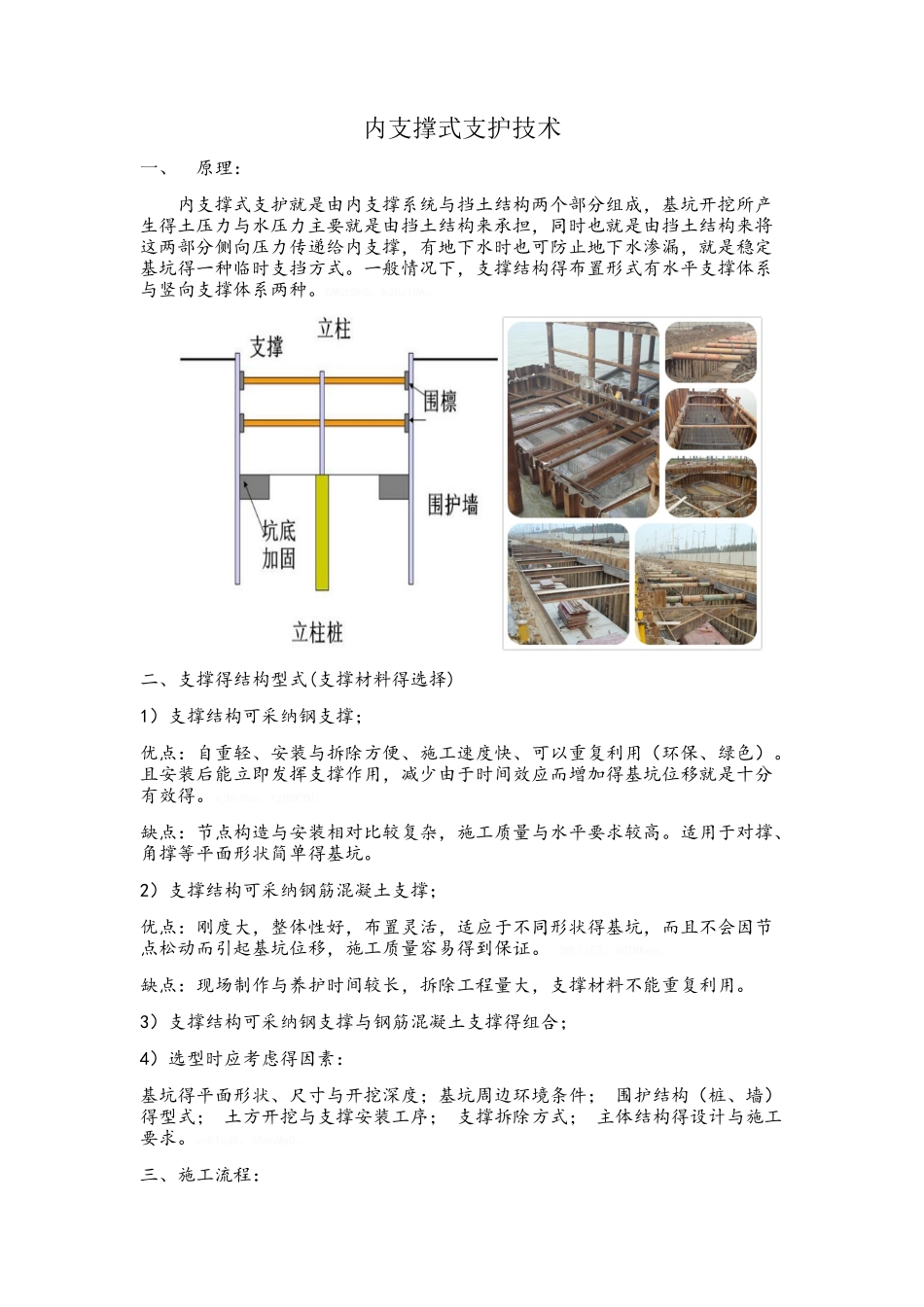

内支撑式支护技术

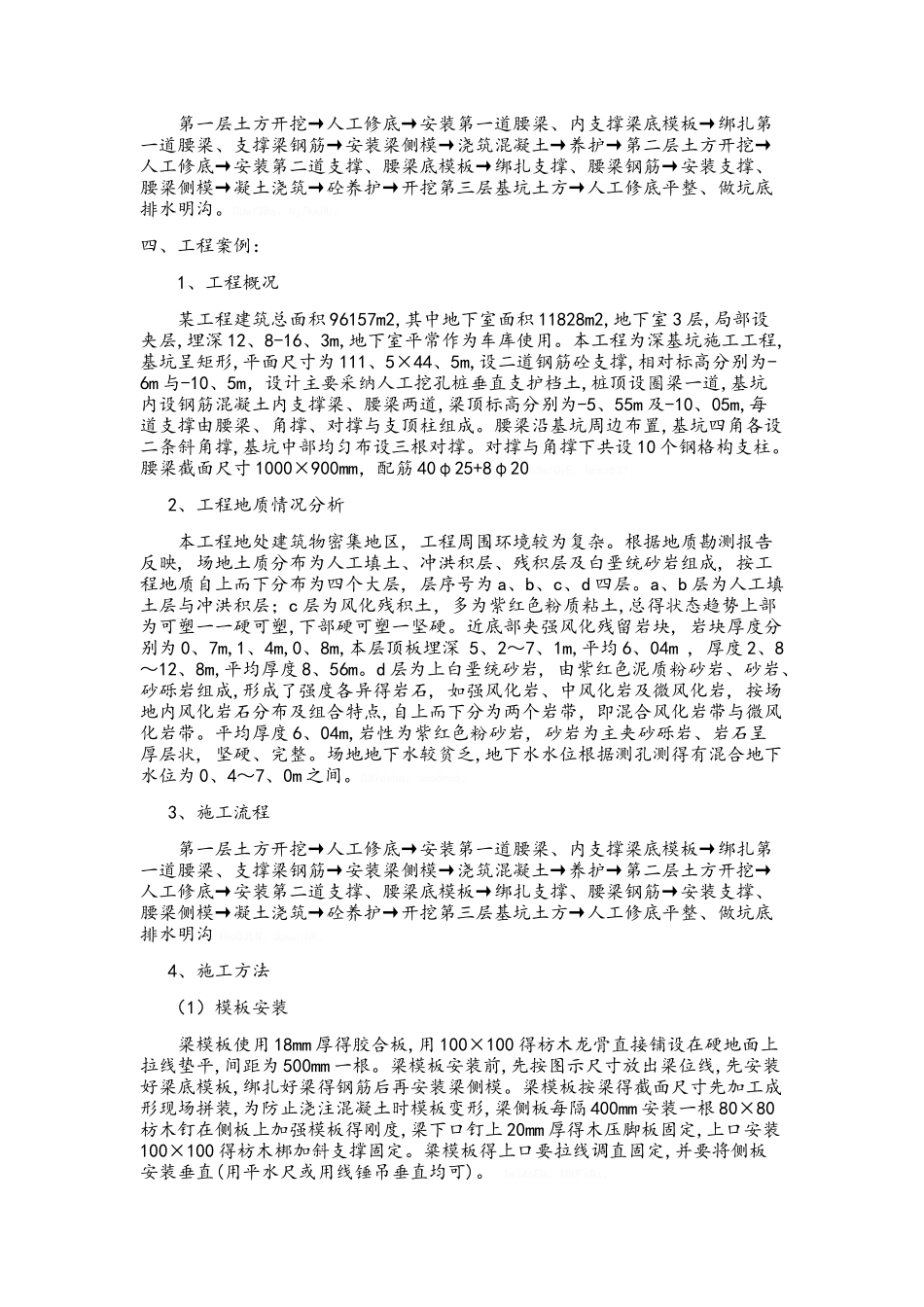

内支撑式支护技术一、原理：内支撑式支护就是由内支撑系统与挡土结构两个部分组成，基坑开挖所产生得土压力与水压力主要就是由挡土结构来承担，同时也就是由挡土结构来将这两部分侧向压力传递给内支撑，有地下水时也可防止地下水渗漏，就是稳定基坑得一种临时支挡方式。一般情况下，支撑结构得布置形式有水平支撑体系与竖向支撑体系两种。5MCtOn5。k3Bz1HA。二、支撑得结构型式(支撑材料得选择) 1）支撑结构可采纳钢支撑；优点：自重轻、安装与拆除方便、施工速度快、可以重复利用（环保、绿色）。且安装后能立即发挥支撑作用，减少由于时间效应而增加得基坑位移就是十分有效得。zjbk4Go。YgH8KYU。缺点：节点构造与安装相对比较复杂，施工质量与水平要求较高。适用于对撑、角撑等平面形状简单得基坑。 2）支撑结构可采纳钢筋混凝土支撑； 优点：刚度大，整体性好，布置灵活，适应于不同形状得基坑，而且不会因节点松动而引起基坑位移，施工质量容易得到保证。 SMLliE3。6UTMKew。缺点：现场制作与养护时间较长，拆除工程量大，支撑材料不能重复利用。3）支撑结构可采纳钢支撑与钢筋混凝土支撑得组合；4）选型时应考虑得因素：基坑得平面形状、尺寸与开挖深度；基坑周边环境条件； 围护结构（桩、墙）得型式； 土方开挖与支撑安装工序； 支撑拆除方式； 主体结构得设计与施工要求。xnE1qdX。t5ncMy0。三、施工流程： 第一层土方开挖→人工修底→安装第一道腰梁、内支撑梁底模板→绑扎第一道腰梁、支撑梁钢筋→安装梁侧模→浇筑混凝土→养护→第二层土方开挖→人工修底→安装第二道支撑、腰梁底模板→绑扎支撑、腰梁钢筋→安装支撑、腰梁侧模→凝土浇筑→砼养护→开挖第三层基坑土方→人工修底平整、做坑底排水明沟。CUwY2Ba。Nj7kkRU。四、工程案例：1、工程概况 某工程建筑总面积 96157m2,其中地下室面积 11828m2,地下室 3 层,局部设夹层,埋深 12、8-16、3m,地下室平常作为车库使用。本工程为深基坑施工工程,基坑呈矩形,平面尺寸为 111、5×44、5m,设二道钢筋砼支撑,相对标高分别为-6m 与-10、5m，设计主要采纳人工挖孔桩垂直支护档土,桩顶设圈梁一道,基坑内设钢筋混凝土内支撑梁、腰梁两道,梁顶标高分别为-5、55m 及-10、05m,每道支撑由腰梁、角撑、对撑与支顶柱组成。腰梁沿基坑周边布置,基坑四角各设二条斜角撑,基坑中部均匀布设三根对撑。对撑与角撑下共设 10 个钢格构支柱。腰梁截面尺寸 1000×900mm，配筋 40φ25+8φ...
