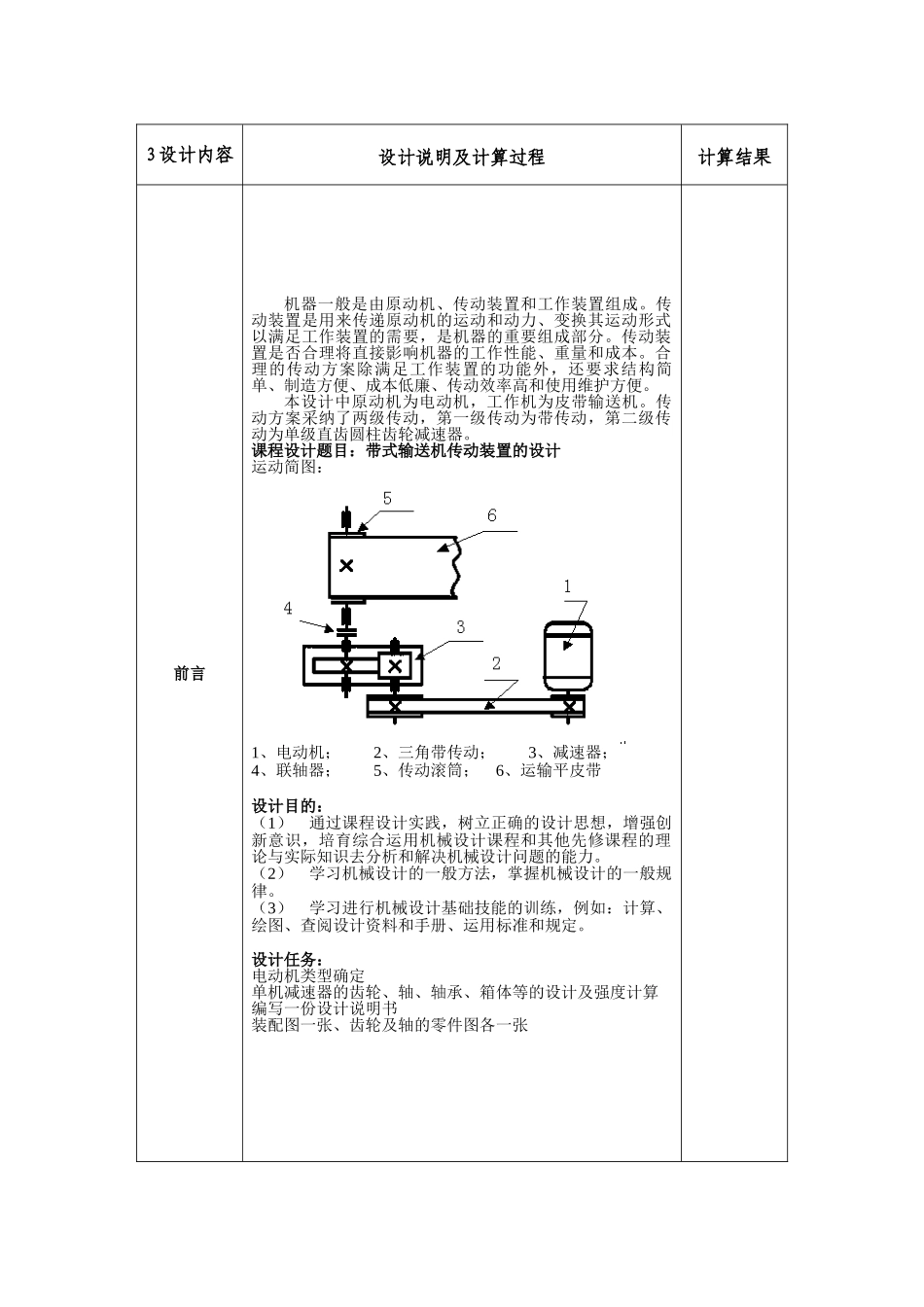

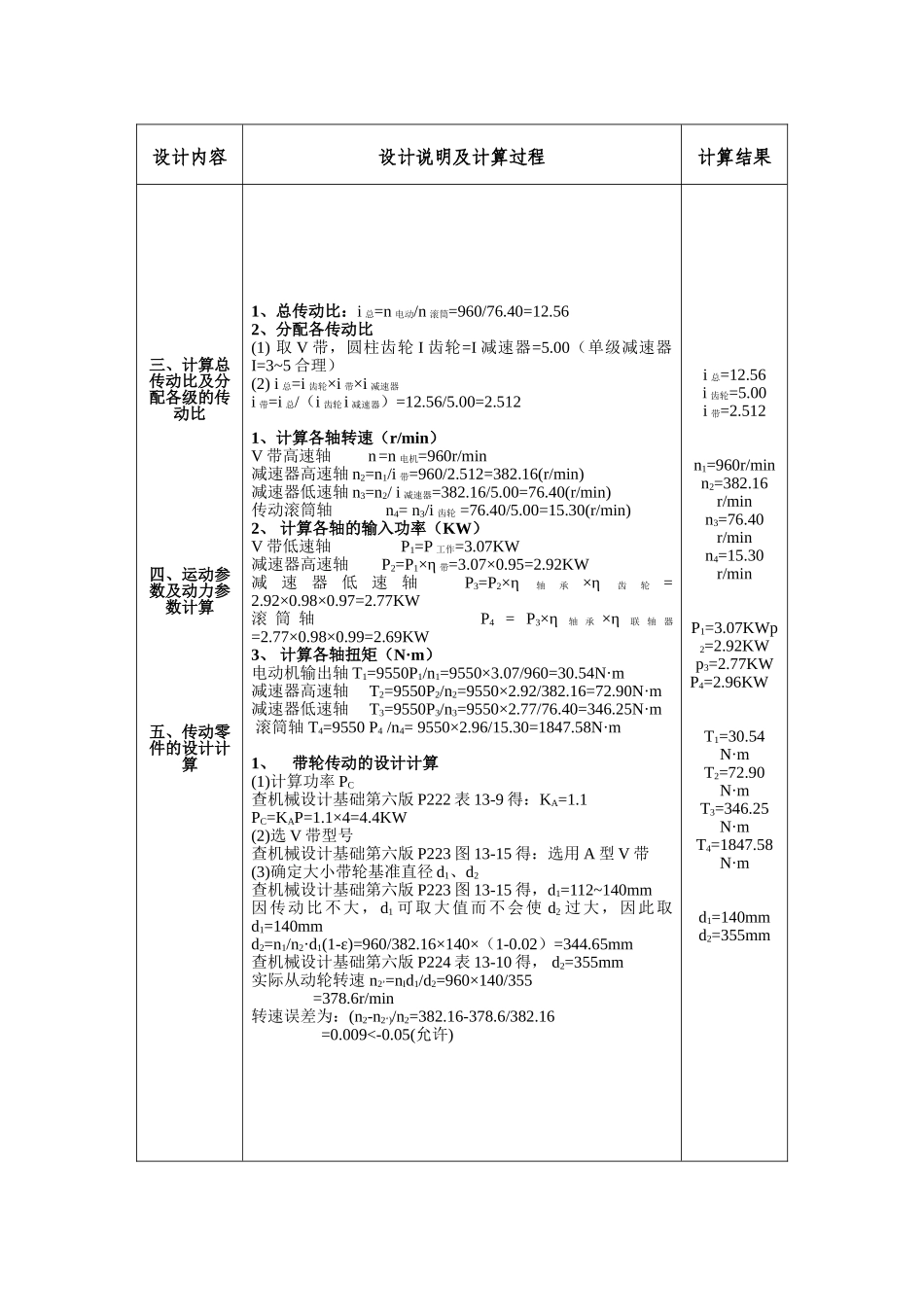

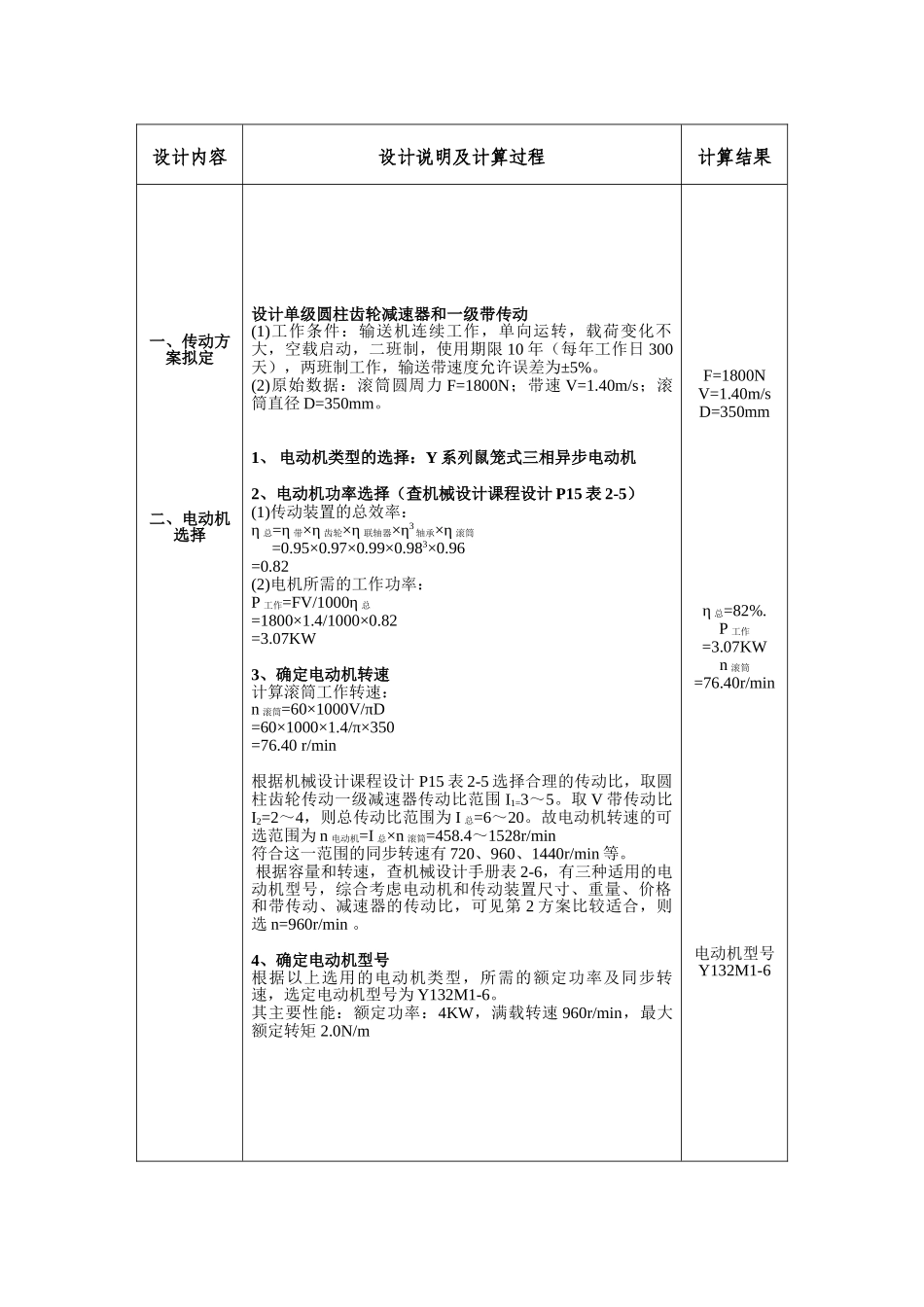

3 设计内容设计说明及计算过程计算结果前言机器一般是由原动机、传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置是否合理将直接影响机器的工作性能、重量和成本。合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。本设计中原动机为电动机，工作机为皮带输送机。传动方案采纳了两级传动，第一级传动为带传动，第二级传动为单级直齿圆柱齿轮减速器。课程设计题目：带式输送机传动装置的设计运动简图：1、电动机； 2、三角带传动； 3、减速器；4、联轴器； 5、传动滚筒； 6、运输平皮带设计目的： （1） 通过课程设计实践，树立正确的设计思想，增强创新意识，培育综合运用机械设计课程和其他先修课程的理论与实际知识去分析和解决机械设计问题的能力。 （2） 学习机械设计的一般方法，掌握机械设计的一般规律。 （3） 学习进行机械设计基础技能的训练，例如：计算、绘图、查阅设计资料和手册、运用标准和规定。设计任务： 电动机类型确定单机减速器的齿轮、轴、轴承、箱体等的设计及强度计算编写一份设计说明书装配图一张、齿轮及轴的零件图各一张设计内容设计说明及计算过程计算结果一、传动方案拟定二、电动机选择设计单级圆柱齿轮减速器和一级带传动(1)工作条件：输送机连续工作，单向运转，载荷变化不大，空载启动，二班制，使用期限 10 年（每年工作日 300天），两班制工作，输送带速度允许误差为±5%。(2)原始数据：滚筒圆周力 F=1800N；带速 V=1.40m/s；滚筒直径 D=350mm。1、 电动机类型的选择：Y 系列鼠笼式三相异步电动机2、电动机功率选择（查机械设计课程设计 P15 表 2-5）(1)传动装置的总效率：η 总=η 带×η 齿轮×η 联轴器×η3 轴承×η 滚筒 =0.95×0.97×0.99×0.983×0.96=0.82(2)电机所需的工作功率：P 工作=FV/1000η 总=1800×1.4/1000×0.82=3.07KW3、确定电动机转速计算滚筒工作转速：n 滚筒=60×1000V/πD=60×1000×1.4/π×350=76.40 r/min根据机械设计课程设计 P15 表 2-5 选择合理的传动比，取圆柱齿轮传动一级减速器传动比范围 I1=3～5。取 V 带传动比I2=2～4，则总传动比范围为 I 总=6～20。故电动机转速的可选范围为 n 电动机=I 总×n 滚筒=458.4～1528r/min符合这一范围的同步转速有 720、960、1440r/min 等。 ...
