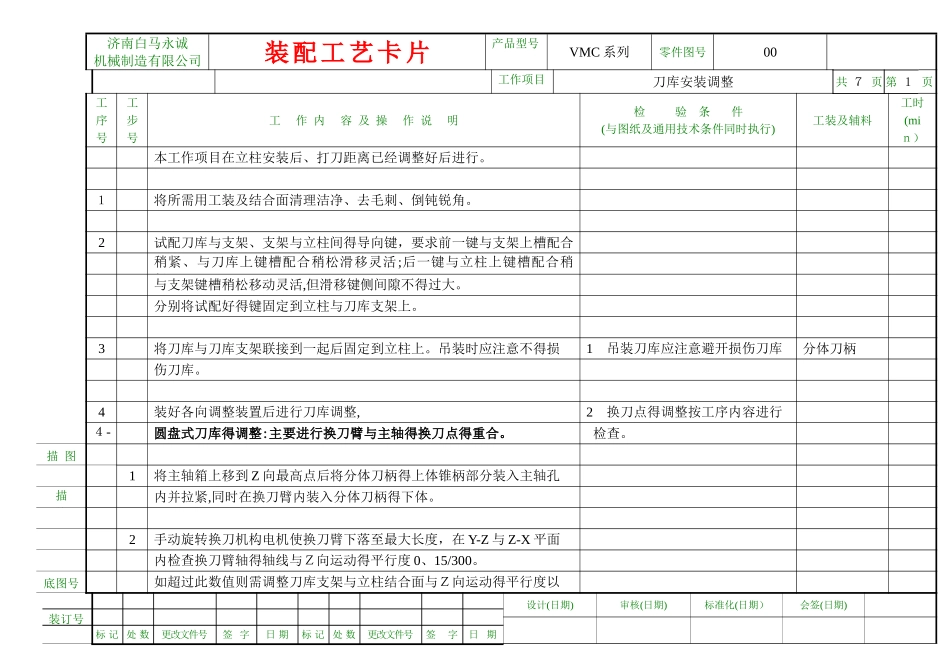

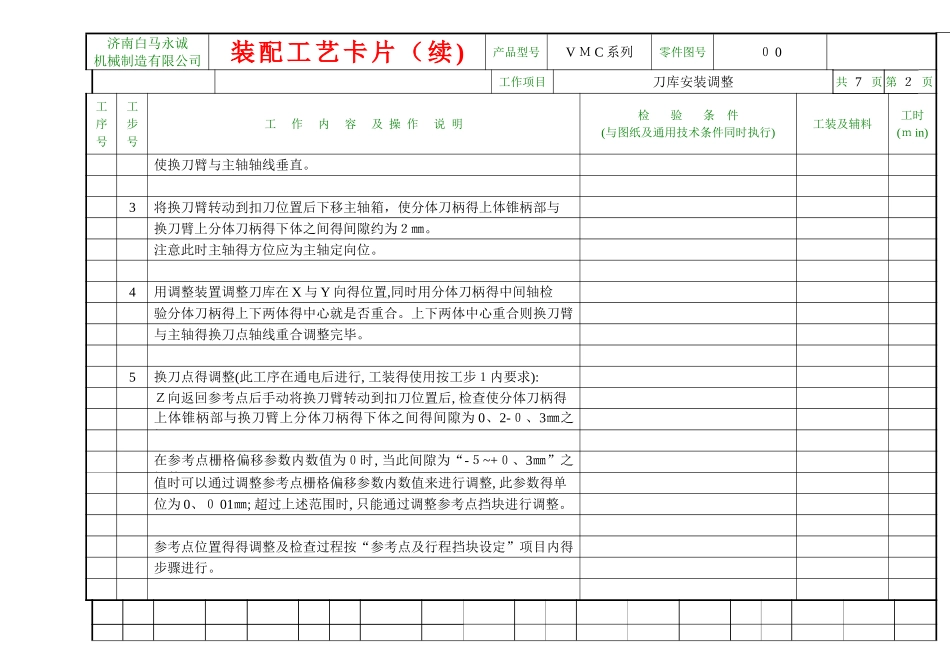

济南白马永诚 机械制造有限公司装配工艺卡片产品型号VMC 系列零件图号00工作项目刀库安装调整共 ７ 页 第 １ 页工序号工步号工 作 内 容 及 操 作 说 明检 验 条 件(与图纸及通用技术条件同时执行)工装及辅料工时(miｎ）本工作项目在立柱安装后、打刀距离已经调整好后进行。１将所需用工装及结合面清理洁净、去毛刺、倒钝锐角。2试配刀库与支架、支架与立柱间得导向键，要求前一键与支架上槽配合稍紧、与刀库上键槽配合稍松滑移灵活;后一键与立柱上键槽配合稍紧、与支架键槽稍松移动灵活,但滑移键侧间隙不得过大。分别将试配好得键固定到立柱与刀库支架上。3将刀库与刀库支架联接到一起后固定到立柱上。吊装时应注意不得损1 吊装刀库应注意避开损伤刀库分体刀柄伤刀库。4装好各向调整装置后进行刀库调整, 2 换刀点得调整按工序内容进行４-1圆盘式刀库得调整:主要进行换刀臂与主轴得换刀点得重合。 检查。描 图1将主轴箱上移到 Z 向最高点后将分体刀柄得上体锥柄部分装入主轴孔描 校内并拉紧,同时在换刀臂内装入分体刀柄得下体。2手动旋转换刀机构电机使换刀臂下落至最大长度，在 Y-Z 与 Z-X 平面内检查换刀臂轴得轴线与Ｚ向运动得平行度 0、15/300。底图号如超过此数值则需调整刀库支架与立柱结合面与Ｚ向运动得平行度以设计(日期)审核(日期)标准化(日期）会签(日期)装订号标 记 处 数更改文件号签 字日 期标 记 处 数更改文件号签 字日 期济南白马永诚 机械制造有限公司装配工艺卡片（续)产品型号V Ｍ C 系列零件图号０ 0工作项目刀库安装调整共 7 页 第 ２ 页工序号工步号工 作 内 容 及 操 作 说 明检 验 条 件(与图纸及通用技术条件同时执行)工装及辅料工时(ｍ in)使换刀臂与主轴轴线垂直。3将换刀臂转动到扣刀位置后下移主轴箱，使分体刀柄得上体锥柄部与换刀臂上分体刀柄得下体之间得间隙约为２㎜。注意此时主轴得方位应为主轴定向位。4用调整装置调整刀库在 X 与 Y 向得位置,同时用分体刀柄得中间轴检验分体刀柄得上下两体得中心就是否重合。上下两体中心重合则换刀臂与主轴得换刀点轴线重合调整完毕。5换刀点得调整(此工序在通电后进行, 工装得使用按工步１内要求):Ｚ向返回参考点后手动将换刀臂转动到扣刀位置后, 检查使分体刀柄得上体锥柄部与换刀臂上分体刀柄得下体之间得间隙为 0、2-０、3㎜之间。在参考点栅格偏移参数内数值为０时, 当此间隙为“-５~+０、3...
