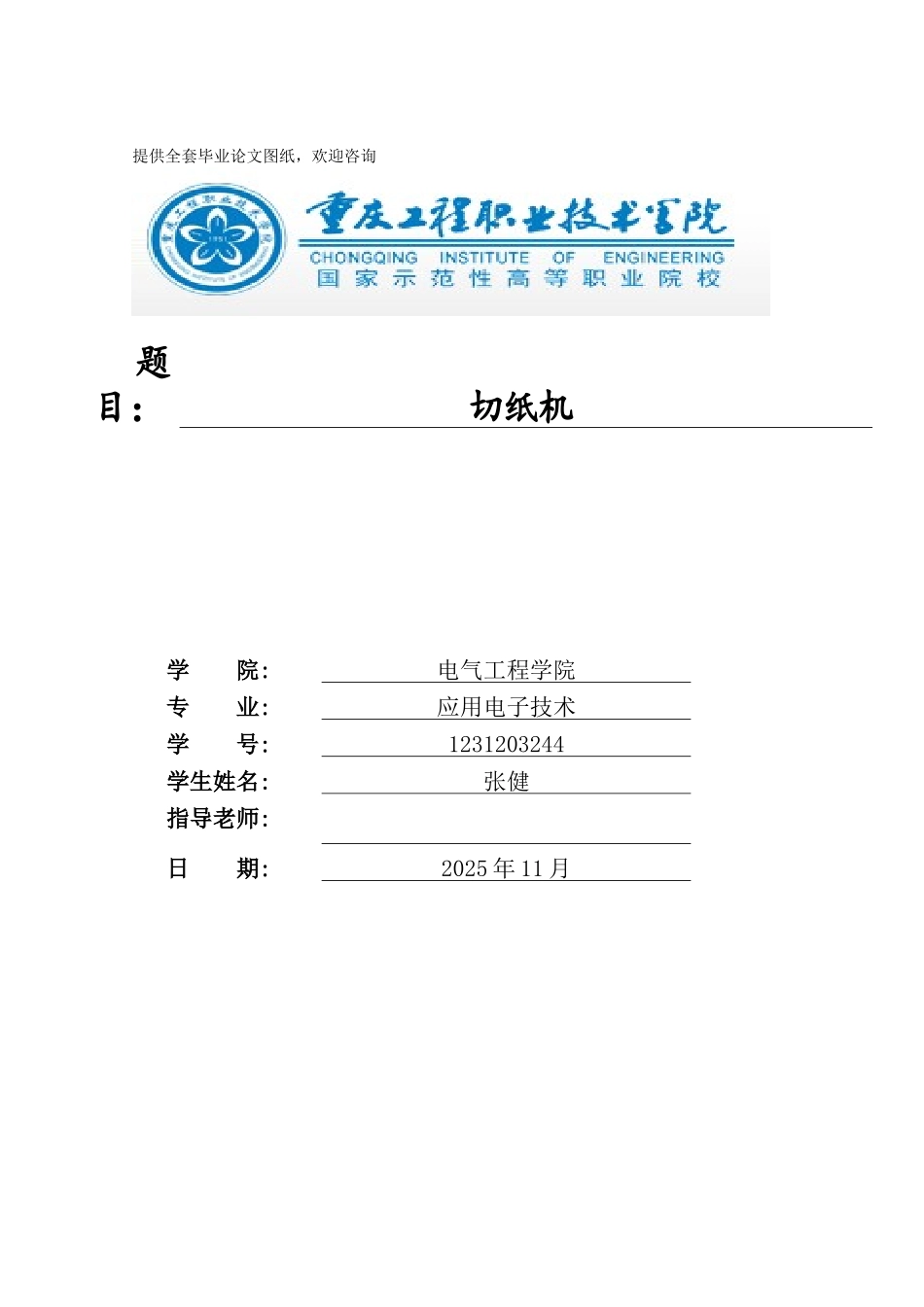

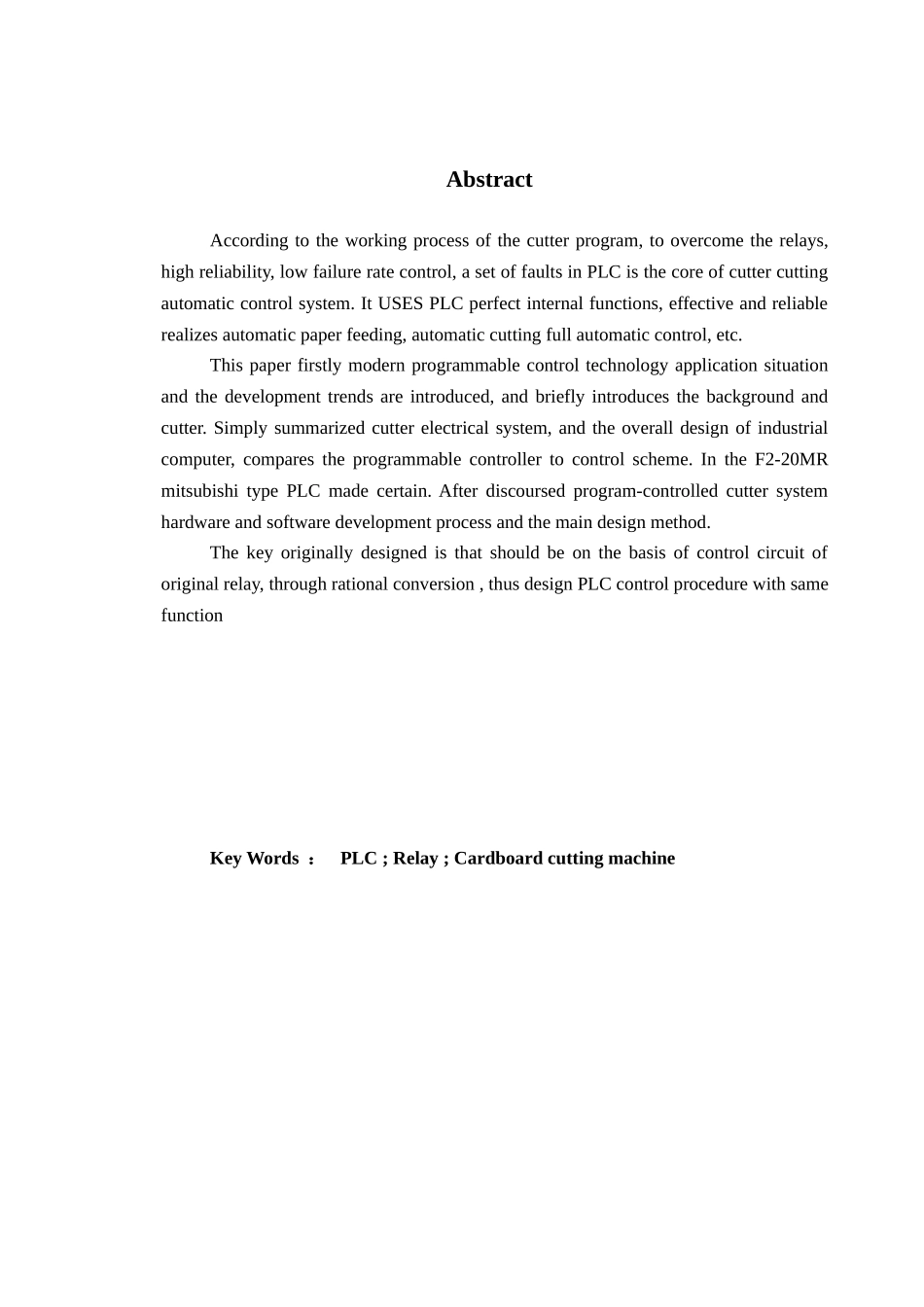

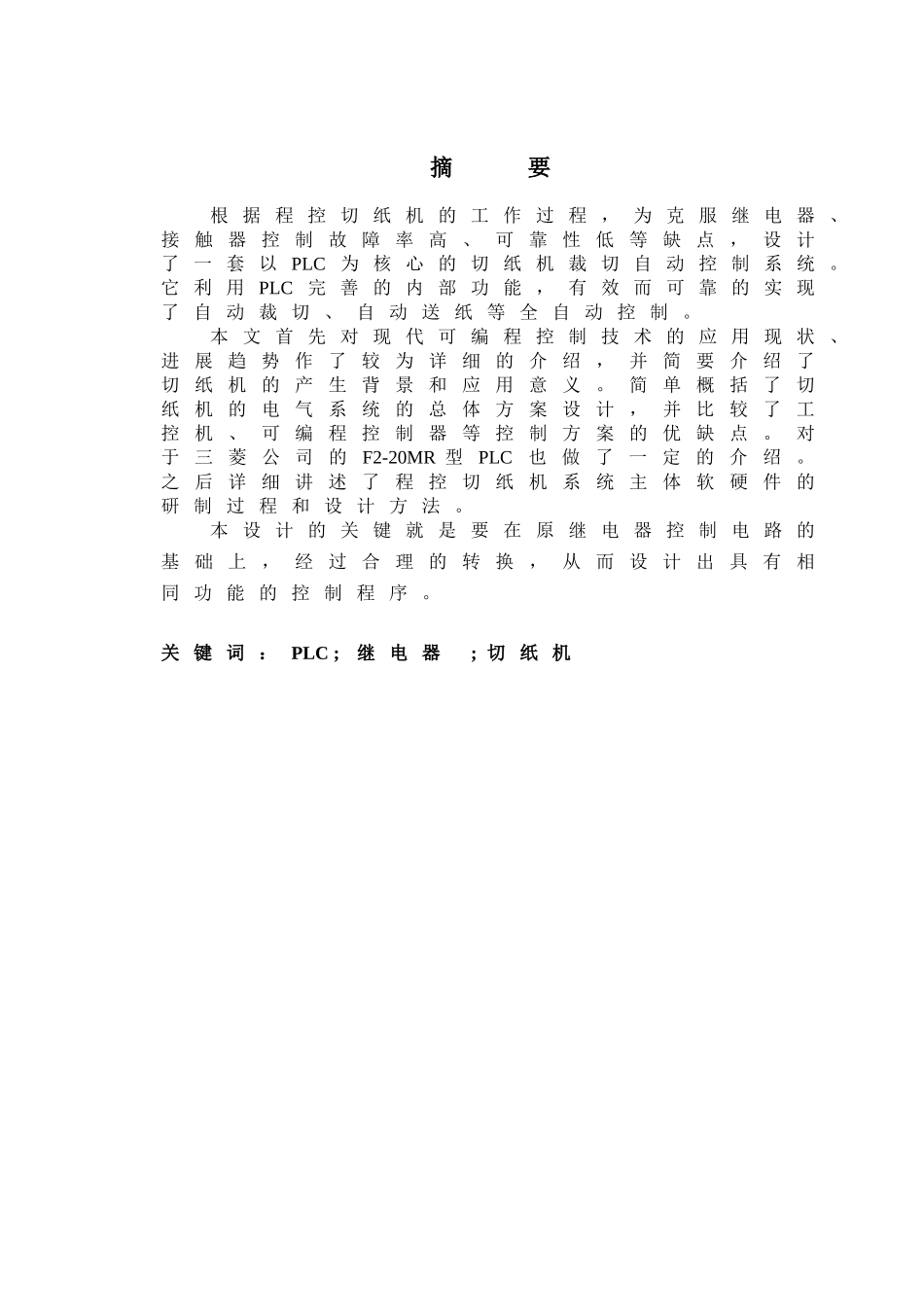

提供全套毕业论文图纸，欢迎咨询题目：切纸机学 院:电气工程学院专 业:应用电子技术学 号:1231203244学生姓名:张健指导老师:日 期:2025 年 11 月摘 要根 据 程 控 切 纸 机 的 工 作 过 程 ， 为 克 服 继 电 器 、接 触 器 控 制 故 障 率 高 、 可 靠 性 低 等 缺 点 ， 设 计了 一 套 以 PLC 为 核 心 的 切 纸 机 裁 切 自 动 控 制 系 统 。它 利 用 PLC 完 善 的 内 部 功 能 ， 有 效 而 可 靠 的 实 现了 自 动 裁 切 、 自 动 送 纸 等 全 自 动 控 制 。本 文 首 先 对 现 代 可 编 程 控 制 技 术 的 应 用 现 状 、进 展 趋 势 作 了 较 为 详 细 的 介 绍 ， 并 简 要 介 绍 了切 纸 机 的 产 生 背 景 和 应 用 意 义 。 简 单 概 括 了 切纸 机 的 电 气 系 统 的 总 体 方 案 设 计 ， 并 比 较 了 工控 机 、 可 编 程 控 制 器 等 控 制 方 案 的 优 缺 点 。 对于 三 菱 公 司 的F2-20MR 型PLC也 做 了 一 定 的 介 绍 。之 后 详 细 讲 述 了 程 控 切 纸 机 系 统 主 体 软 硬 件 的研 制 过 程 和 设 计 方 法 。本 设 计 的 关 键 就 是 要 在 原 继 电 器 控 制 电 路 的基 础 上 ， 经 过 合 理 的 转 换 ， 从 而 设 计 出 具 有 相同 功 能 的 控 制 程 序 。关 键 词 ： PLC ; 继 电 器 ; 切 纸 机AbstractAccording to the working process of the cutter program, to overcome the relays, high reliability, low failure rate control, a set of faults in PLC is the core of cutter cutting automatic control system. It USES PLC perfect internal functions, effective and reliable realizes automatic paper feeding, automatic cutting full automatic control, etc.This paper firstly modern programmable control technology application situation and the development trends are introduced, and briefly introduces the background and cutter. Simply summarized cutter electrical system, and...
