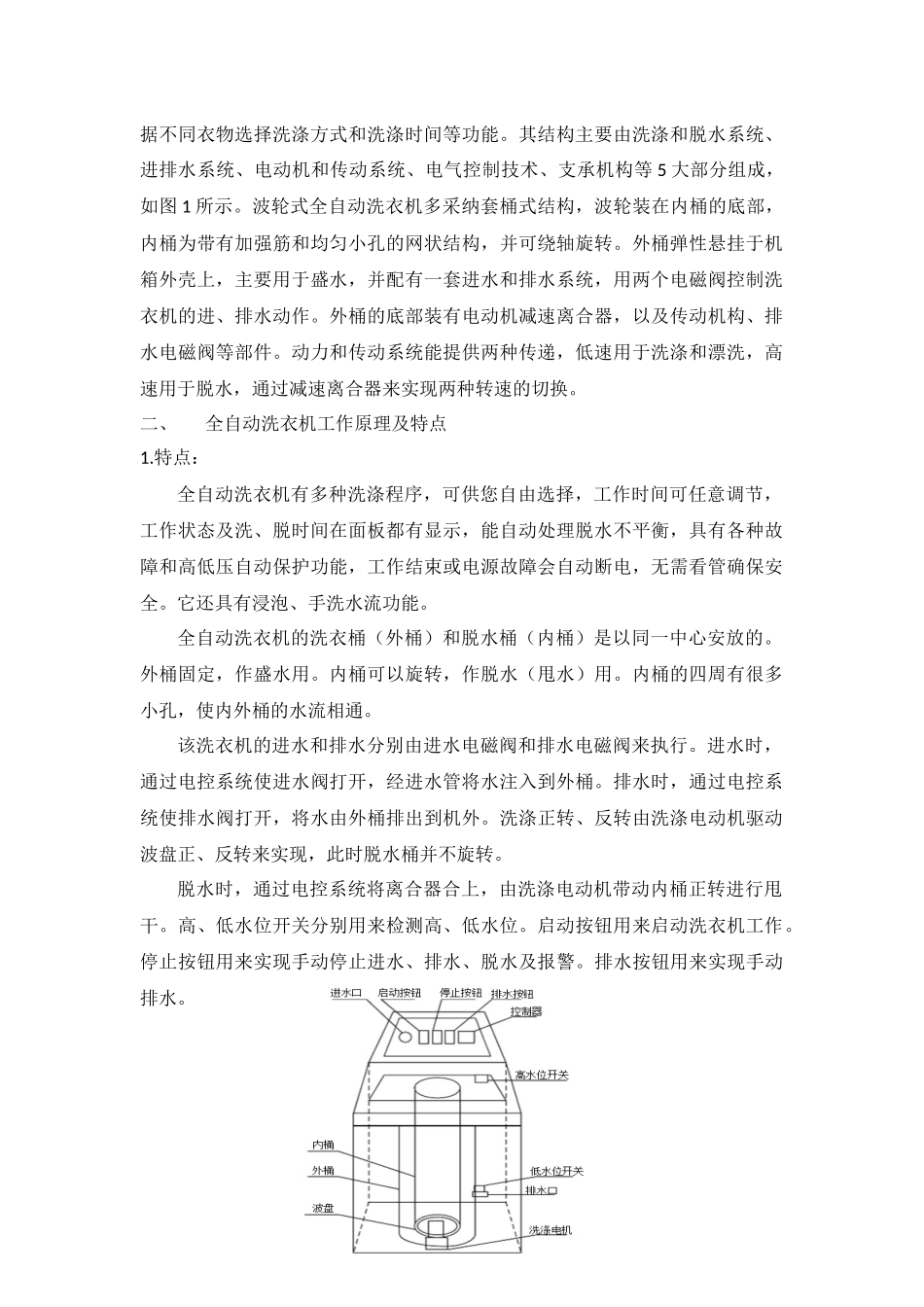

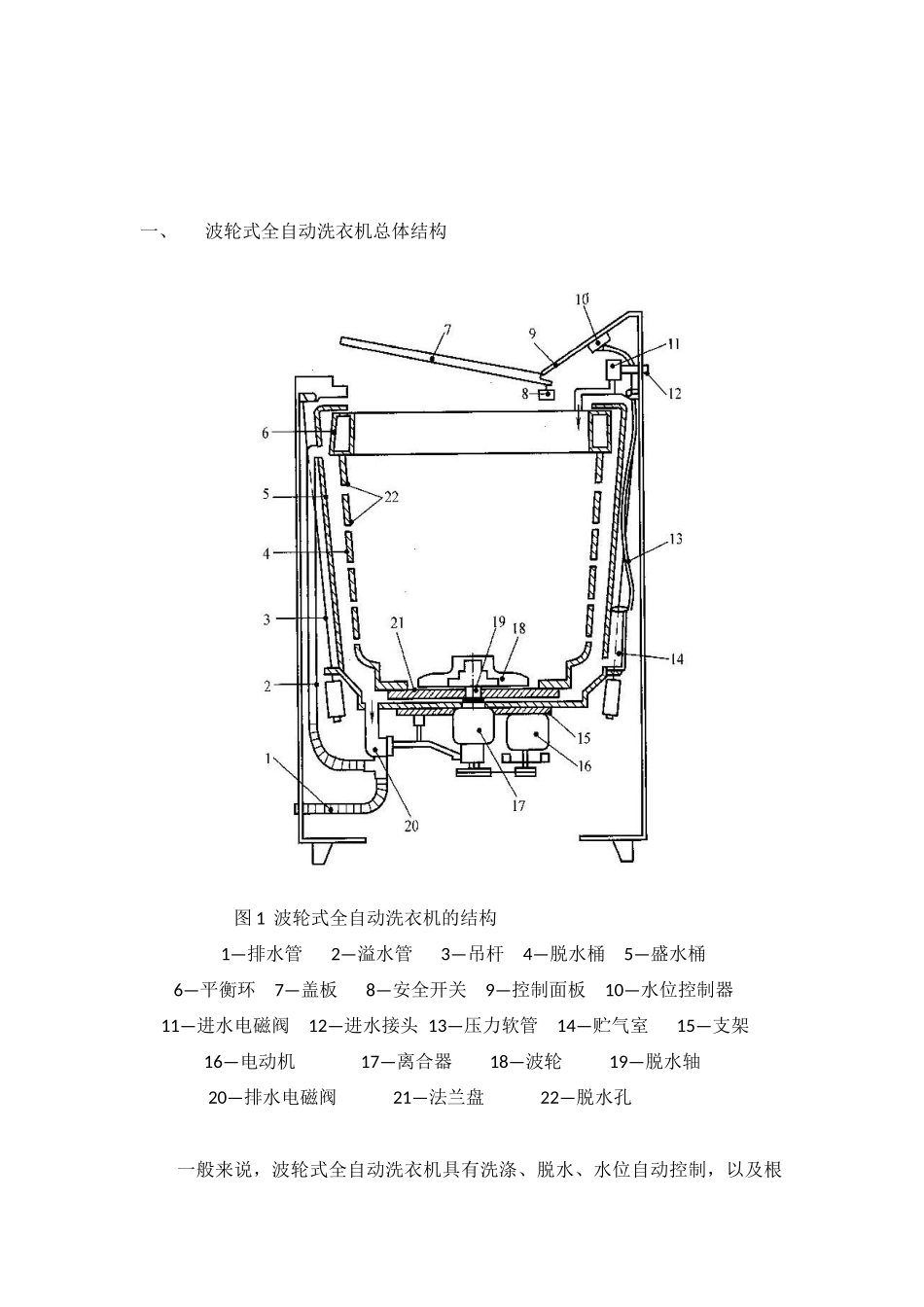

制造装备及工程自动化课程设计说明书 课设题目：波轮式全自动洗衣机 姓 名：班 级：机 13-1学 号：指导老师：时 间：2025 年 01 月 06 号一、波轮式全自动洗衣机总体结构 图 1 波轮式全自动洗衣机的结构 1—排水管 2—溢水管 3—吊杆 4—脱水桶 5—盛水桶 6—平衡环 7—盖板 8—安全开关 9—控制面板 10—水位控制器 11—进水电磁阀 12—进水接头 13—压力软管 14—贮气室 15—支架 16—电动机 17—离合器 18—波轮 19—脱水轴 20—排水电磁阀 21—法兰盘 22—脱水孔一般来说，波轮式全自动洗衣机具有洗涤、脱水、水位自动控制，以及根据不同衣物选择洗涤方式和洗涤时间等功能。其结构主要由洗涤和脱水系统、进排水系统、电动机和传动系统、电气控制技术、支承机构等 5 大部分组成，如图 1 所示。波轮式全自动洗衣机多采纳套桶式结构，波轮装在内桶的底部，内桶为带有加强筋和均匀小孔的网状结构，并可绕轴旋转。外桶弹性悬挂于机箱外壳上，主要用于盛水，并配有一套进水和排水系统，用两个电磁阀控制洗衣机的进、排水动作。外桶的底部装有电动机减速离合器，以及传动机构、排水电磁阀等部件。动力和传动系统能提供两种传递，低速用于洗涤和漂洗，高速用于脱水，通过减速离合器来实现两种转速的切换。二、全自动洗衣机工作原理及特点1.特点：全自动洗衣机有多种洗涤程序，可供您自由选择，工作时间可任意调节，工作状态及洗、脱时间在面板都有显示，能自动处理脱水不平衡，具有各种故障和高低压自动保护功能，工作结束或电源故障会自动断电，无需看管确保安全。它还具有浸泡、手洗水流功能。 全自动洗衣机的洗衣桶（外桶）和脱水桶（内桶）是以同一中心安放的。外桶固定，作盛水用。内桶可以旋转，作脱水（甩水）用。内桶的四周有很多小孔，使内外桶的水流相通。 该洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。进水时，通过电控系统使进水阀打开，经进水管将水注入到外桶。排水时，通过电控系统使排水阀打开，将水由外桶排出到机外。洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现，此时脱水桶并不旋转。 脱水时，通过电控系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。高、低水位开关分别用来检测高、低水位。启动按钮用来启动洗衣机工作。停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用来实现手动排水。图 2 波轮式全自动洗衣机工作图2.洗衣机工作原理概述...
