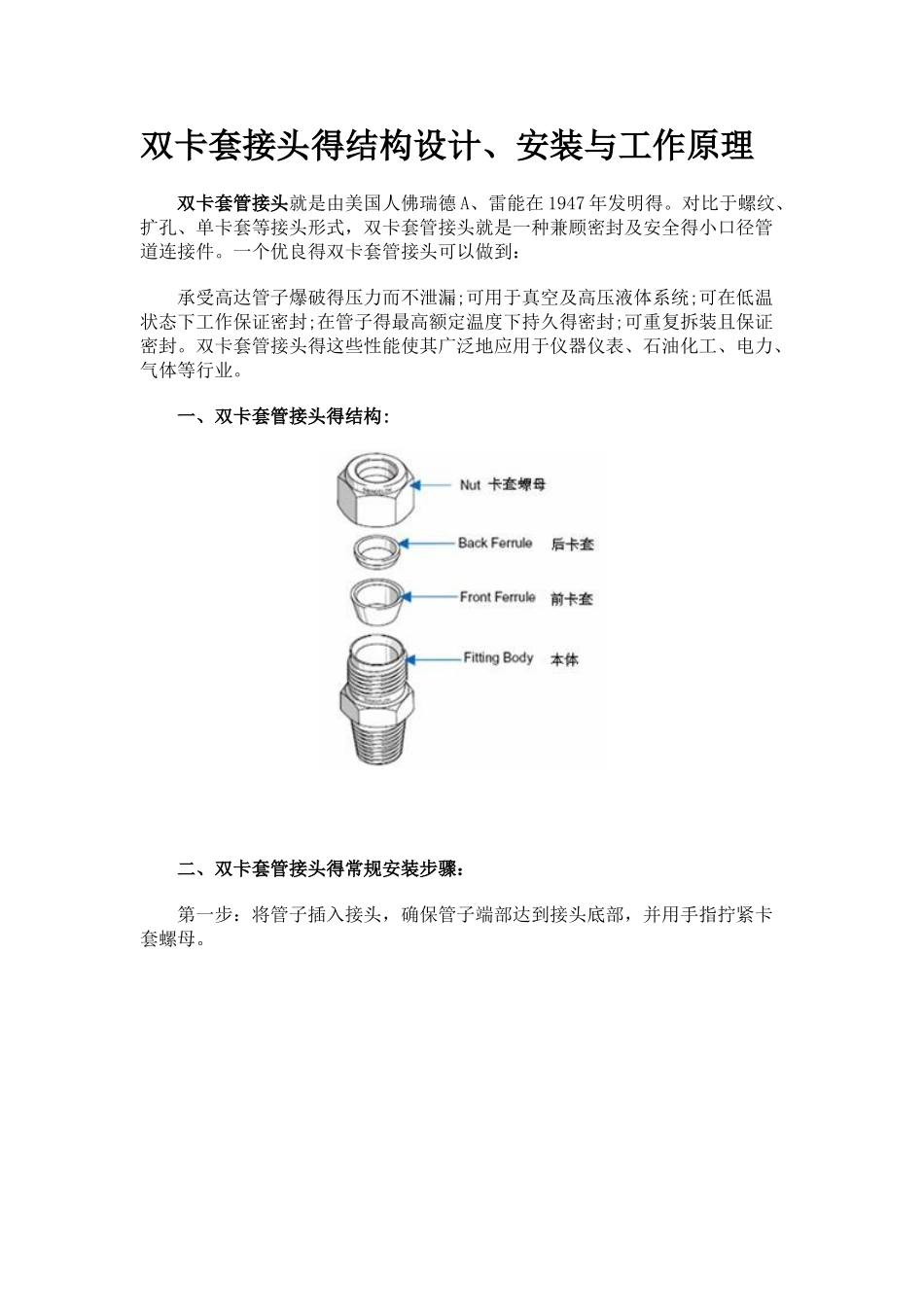

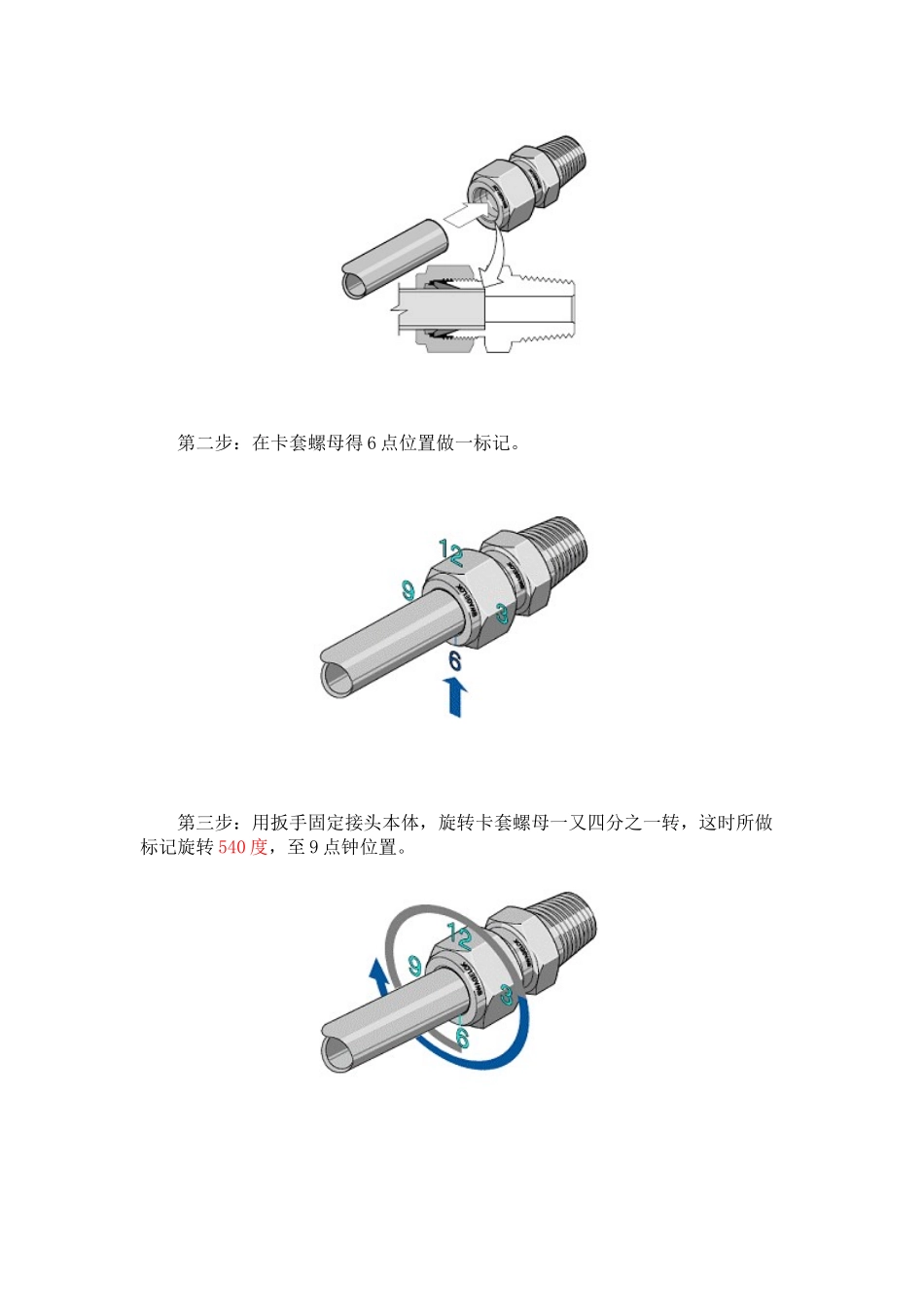

双卡套接头得结构设计、安装与工作原理 双卡套管接头就是由美国人佛瑞德 A、雷能在 1947 年发明得。对比于螺纹、扩孔、单卡套等接头形式，双卡套管接头就是一种兼顾密封及安全得小口径管道连接件。一个优良得双卡套管接头可以做到： 承受高达管子爆破得压力而不泄漏;可用于真空及高压液体系统;可在低温状态下工作保证密封;在管子得最高额定温度下持久得密封;可重复拆装且保证密封。双卡套管接头得这些性能使其广泛地应用于仪器仪表、石油化工、电力、气体等行业。 一、双卡套管接头得结构: 二、双卡套管接头得常规安装步骤： 第一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。 第二步：在卡套螺母得 6 点位置做一标记。 第三步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转 540 度，至 9 点钟位置。 三、双卡套管接头得工作原理： 在卡套螺母拧紧一又四分之一转得过程中，接头内部依次完成下面设计好得动作。 1、通过螺纹机械式推动，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。 2、接头本体得尖端向内挤压前卡套。 3、前卡套消除它得内径与管子外径间得公差。 4、随着后卡套得推动，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。 5、随着管子更大得变形与本体斜面与前卡套接触面得增大，更大得阻力迫使后卡套向内动作，从而在管子上形成第二道牢固得支撑。 6、在卡套螺母拧紧一又四分之一转，它前进了 1/16inch(1、52mm)，接头完成了密封，抱紧管子得作用。
