双立杆钢管落地脚手架计算书范本

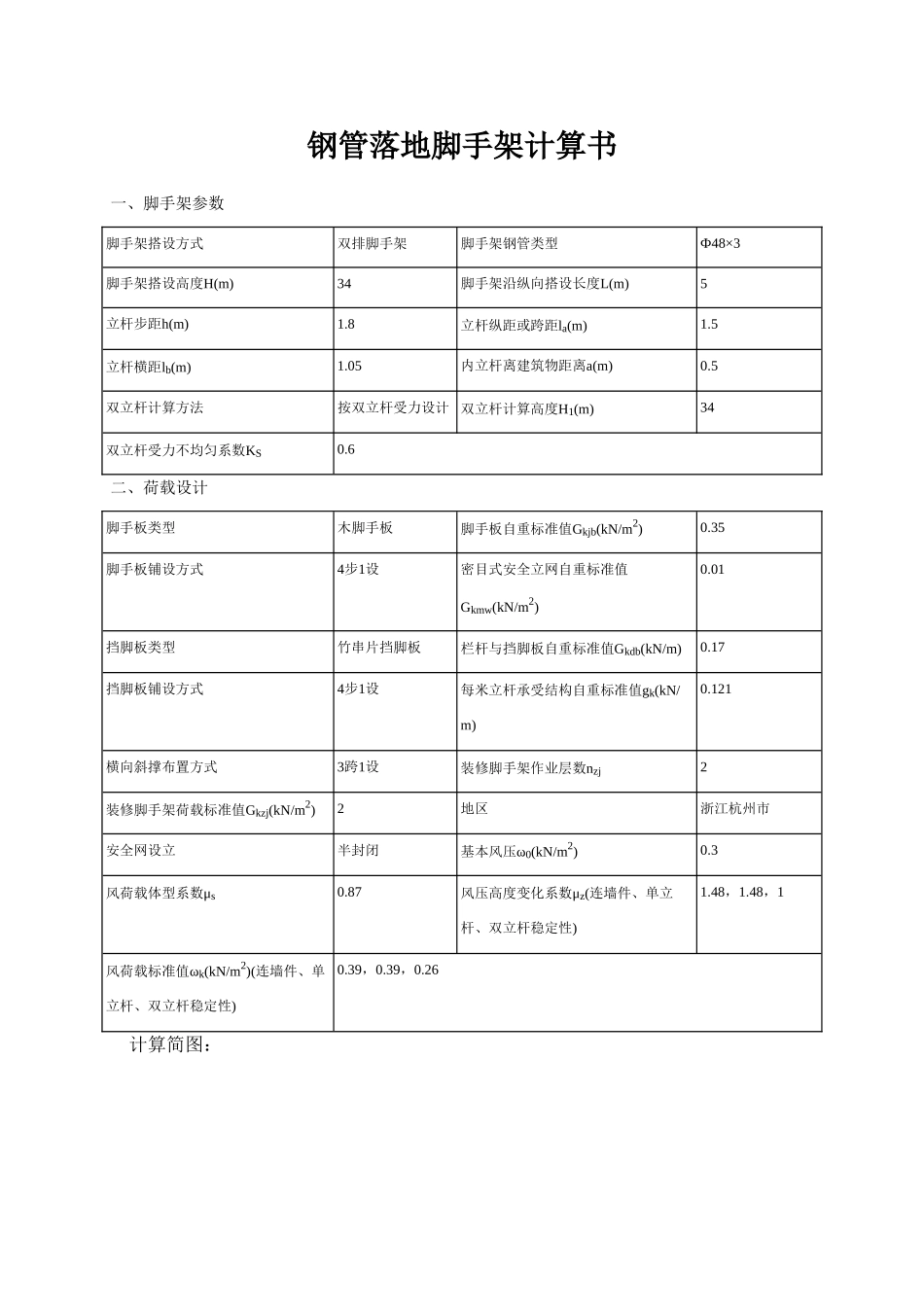

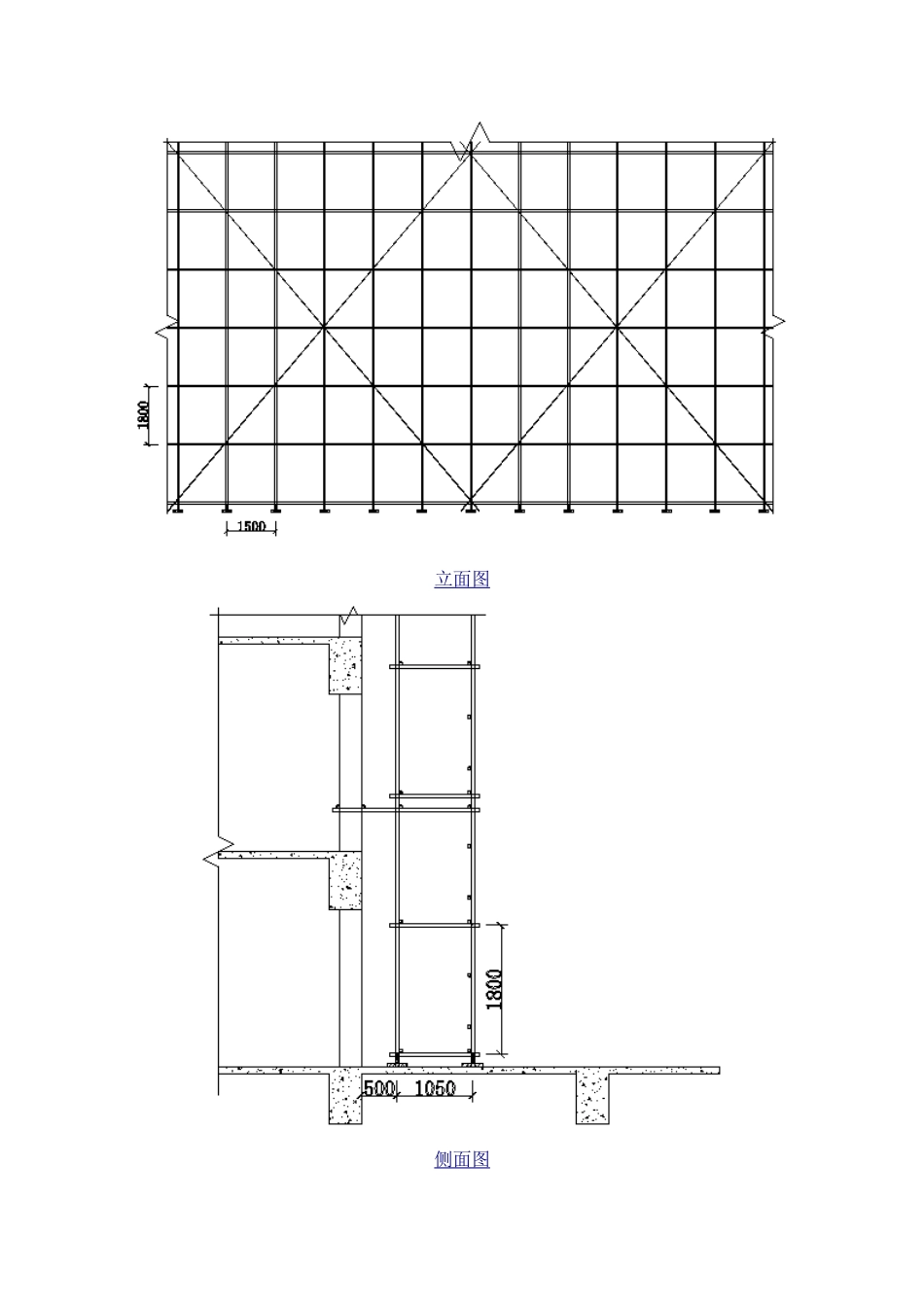

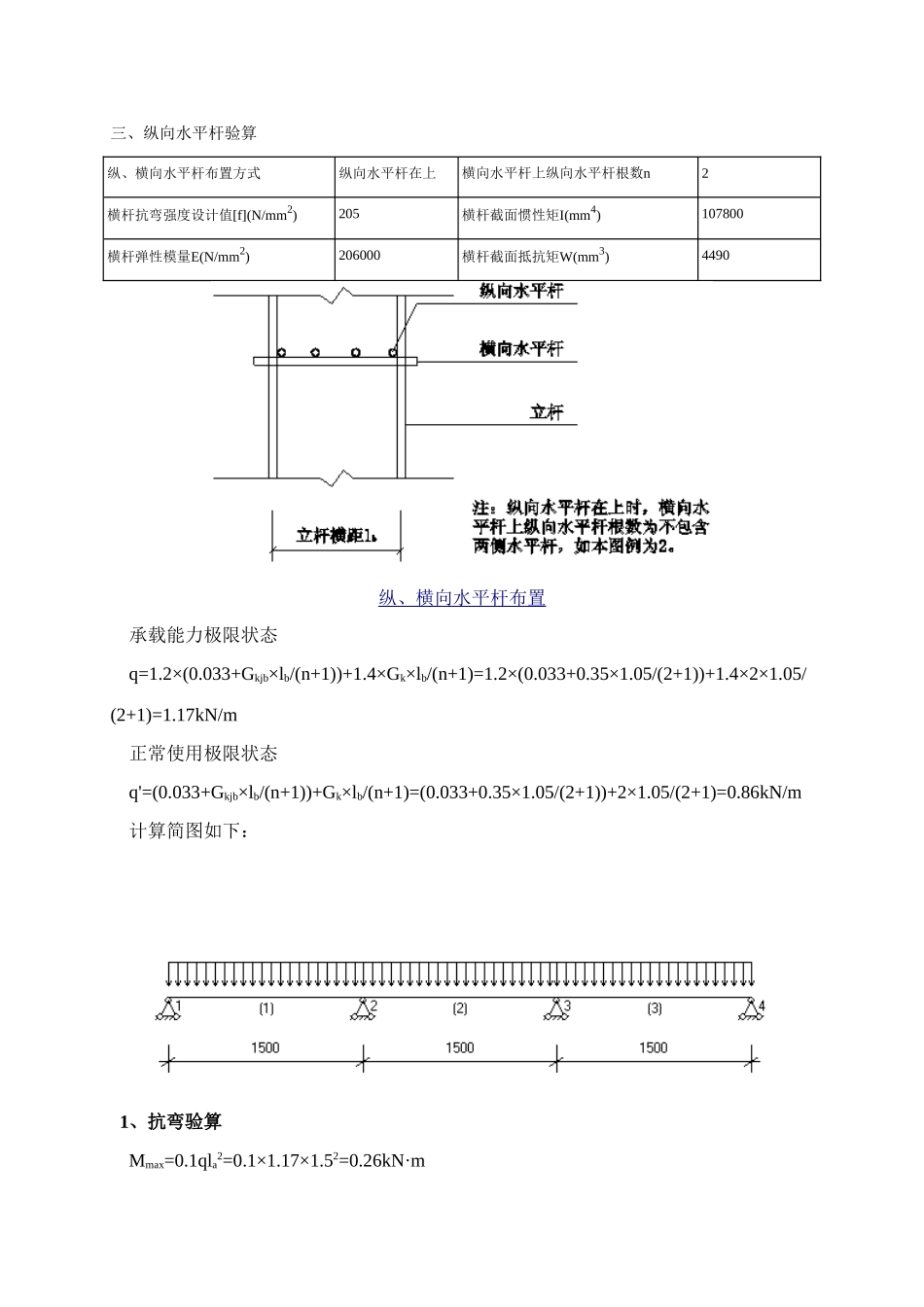

钢管落地脚手架计算书一、脚手架参数脚手架搭设方式双排脚手架脚手架钢管类型Ф48×3脚手架搭设高度H(m)34脚手架沿纵向搭设长度L(m)5立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)1.05内立杆离建筑物距离a(m)0.5双立杆计算方法按双立杆受力设计双立杆计算高度H1(m)34双立杆受力不均匀系数KS0.6二、荷载设计脚手板类型木脚手板脚手板自重标准值Gkjb(kN/m2)0.35脚手板铺设方式4步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.17挡脚板铺设方式4步1设每米立杆承受结构自重标准值gk(kN/m)0.121横向斜撑布置方式3跨1设装修脚手架作业层数nzj2装修脚手架荷载标准值Gkzj(kN/m2)2地区浙江杭州市安全网设立半封闭基本风压ω0(kN/m2)0.3风荷载体型系数μs0.87风压高度变化系数μz(连墙件、单立杆、双立杆稳定性)1.48，1.48，1风荷载标准值ωk(kN/m2)(连墙件、单立杆、双立杆稳定性)0.39，0.39，0.26 计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n2横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)107800横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4490纵、横向水平杆布置 承载能力极限状态 q=1.2×(0.033+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.033+0.35×1.05/(2+1))+1.4×2×1.05/(2+1)=1.17kN/m 正常使用极限状态 q'=(0.033+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0.033+0.35×1.05/(2+1))+2×1.05/(2+1)=0.86kN/m 计算简图如下： 1、抗弯验算 Mmax=0.1qla2=0.1×1.17×1.52=0.26kN·m σ=Mmax/W=0.26×106/4490=58.48N/mm2≤[f]=205N/mm2 满足规定！ 2、挠度验算 νmax=0.677q'la4/(100EI)=0.677×0.86×15004/(100×206000×107800)=1.321mm νmax＝1.321mm≤[ν]＝min[la/150，10]＝min[1500/150，10]＝10mm 满足规定！ 3、支座反力计算 承载能力极限状态 Rmax=1.1qla=1.1×1.17×1.5=1.93kN 正常使用极限状态 Rmax'=1.1q'la=1.1×0.86×1.5=1.41kN四、横向水平杆验算 承载能力极限状态 由上节可知F1=Rmax=1.93kN q=1.2×0.033=0.04kN/m 正常使用极限状态 由上节可知F1'=Rmax'=1.41kN q'=0.033kN/m 1、抗弯验算 计算简图如下： 弯矩图(kN·m) σ=Mmax/W=0.67×106/4490=150.17N/mm2≤[f]=205N/mm2 满足规定！ 2、挠度验算 计算简图如下： 变形图(mm) νmax＝2.613mm≤[ν]＝mi...
