发电厂2×660MW燃煤发电机组工程供氢站运行操作手册

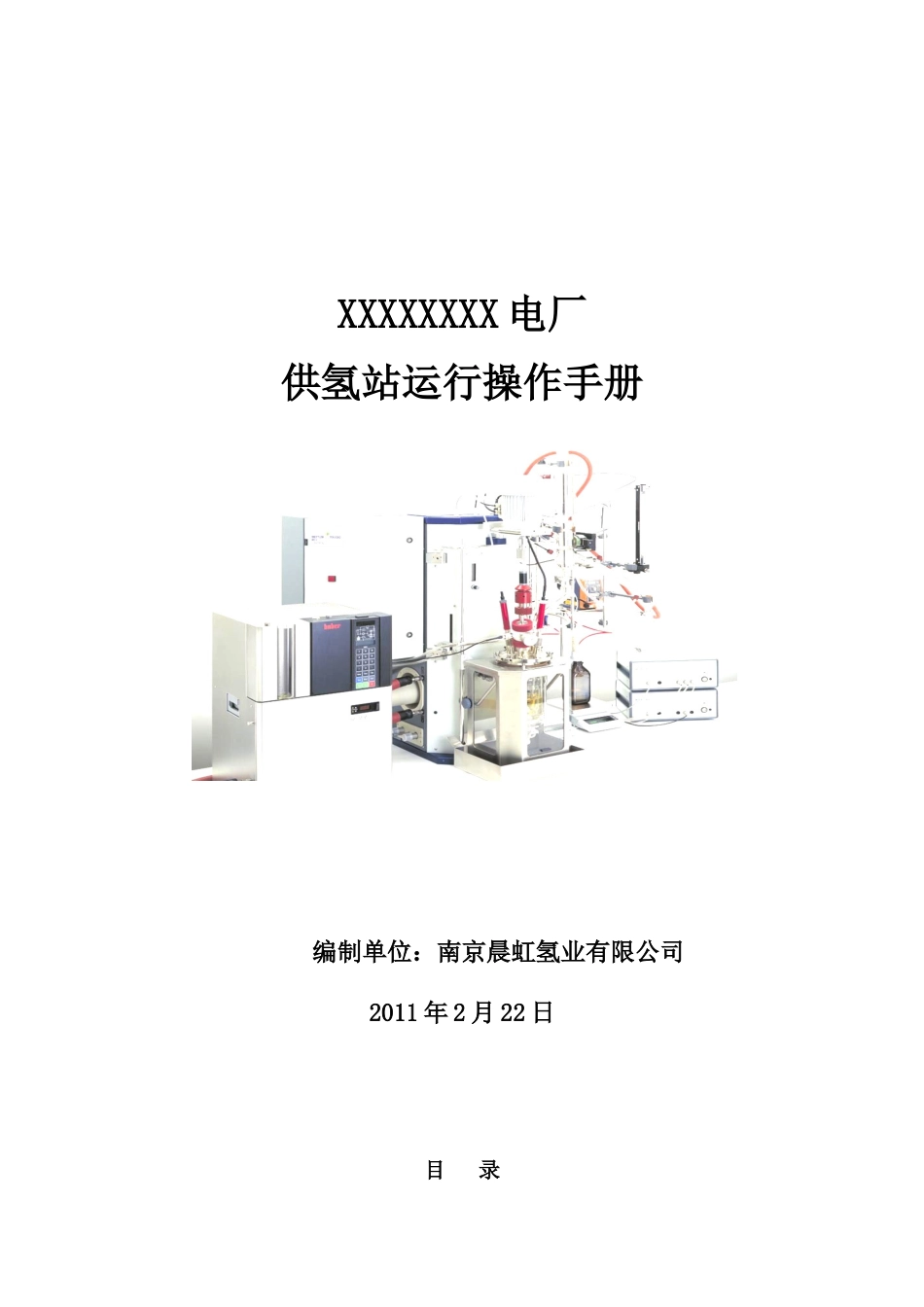

XXXXXXXX 电厂供氢站运行操作手册编制单位：南京晨虹氢业有限公司2011 年 2 月 22 日目 录1、供氢系统概述――――――――――――――――――――――――22、供氢站设计条件与环境条件――――――――――――――――――43、主要设备法律规范――――――――――――――――――――――――54、启动前应具备的条件―――――――――――――――――――――85、系统启动前的检查与准备工作―――――――――――――――――96、辅助系统启动步骤――――――――――――――――――――――97、氢气进系统操作程序―――――――――――――――――――――118、启动运行组织措施：―――――――――――――――――――――129、启动运行安全措施――――――――――――――――――――――1210、备品备件――――――――――――――――――――――――――1311、系统常见故障原因及排除方法―――――――――――――――――1312、汇流排电气控制系统使用说明书――――――――――――――――14一、供氢系统概述1、 XXXXXXXX 厂 2×660MW 燃煤发电机组工程的供氢设备，是由供氢汇流排、氢气纯度仪、氢气湿度仪、氢气检漏仪、控制柜、氢瓶组、氢瓶集装格、液压推车、氮气钢瓶及其固瓶架等组成。2、供氢系统按现场无人值守要求设计，氢气纯度仪、氢气露点仪、氢瓶库氢气浓度检漏仪、一级减压前各供气单元母管压力、一级减压后供气总管压力、各补氢管压力检测、各瓶组单元运行工况（运行、备用、空置）除就地控制柜显示外，同时提供 4～20mA DC 信号远传至买方集中控制室的硬接线接口和通讯接口。3、供氢系统采纳全自动切换，自动切换在三个瓶组单元间进行：正常三个瓶组单元分别为：运行单元、实瓶单元、空置单元，当运行单元供氢母管压力低于1.2MPa 时，自动切换投入实瓶单元。此后汽运调进瓶组接入空置单元，同时调走空瓶组形成新的空置单元，如此反复。全自动切换通过三个单元供氢母管上配备相关气动球阀，当机组启动大量供氢时，系统控制可由自动切换至手动操作。4、 氢气纯度低、氢气露点高、氢瓶库氢气浓度检漏值高、一级减压后供气总管压力高低、各补氢管压力高低报警信号；设运行的供氢单元母管压力次低、但其它任一供氢单元母管压力非高报警信号。5、本工程的供氢系统采纳外购氢瓶供氢方式。供氢设备主系统包括供氢单元组架、氢气汇流排、氮气瓶、惰性气体吹扫装置、相应的氢气工艺控制...
