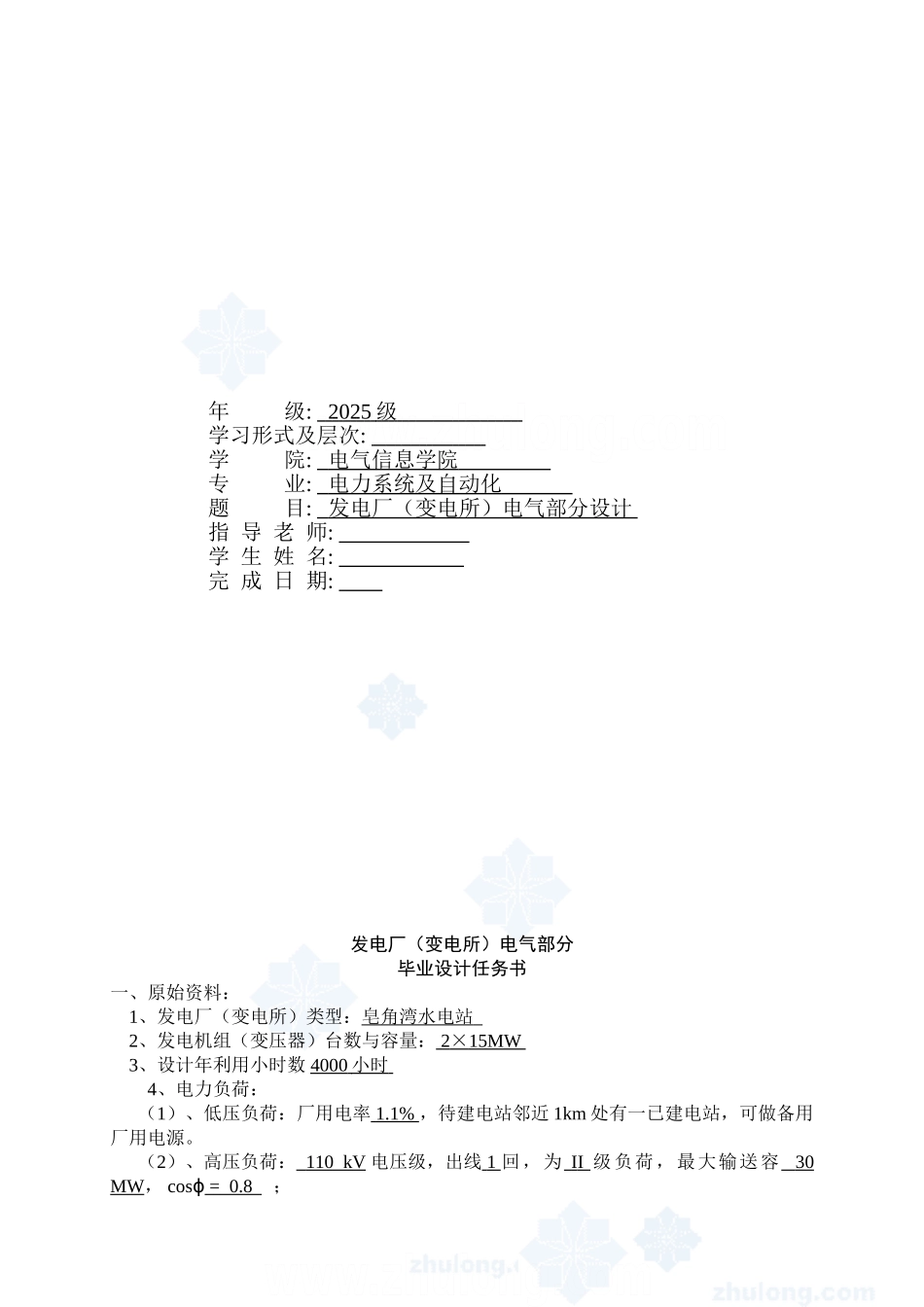

年 级: 2025 级 学习形式及层次: 学 院: 电气信息学院 专 业: 电力系统及自动化 题 目: 发电厂（变电所）电气部分设计 指 导 老 师: 学 生 姓 名: 完 成 日 期: 发电厂（变电所）电气部分毕业设计任务书一、原始资料： 1、发电厂（变电所）类型：皂角湾水电站 2、发电机组（变压器）台数与容量： 2 × 15MW 3、设计年利用小时数 4000 小时 4、电力负荷： （1）、低压负荷：厂用电率 1.1% ，待建电站邻近 1km 处有一已建电站，可做备用厂用电源。 （2）、高压负荷： 110 kV 电压级，出线 1 回，为 I I 级负荷，最大输送容 30 MW， cosϕ = 0.8 ； 4、设计电厂（变电所）接入电力系统情况： （1）、待设计发电厂接入系统电压等级为 110 kV ，距系统 110 kV 发电厂 20 km ；出线回路数为 1 回； 5、环境条件： 海拔 < 1000m；本地区污秽等级 2 级；地震裂度< 7 级；最高气温 36°C；最低温度−2.1°C；年平均温度 18°C；最热月平均地下温度 20°C；年平均雷暴日 T=56 日/年；其他条件不限。二、设计内容： 参照设计指示书。（毕业设计正文目录）前言----------------------------------------------------------------------------------------------------4第一章 发电厂电气主接线设计----------------------------------------------------------6 第一节 主接线的方案概述----------------------------------------------------------6 第二节 初步拟定供选择的主接线方案-----------------------------------------9 第三节 主接线的方案的技术经济比较----------------------------------------10 第四节 厂用电源接线及坝区供电方式----------------------------------------12第二章 短路电流计算------------------------------------------------------------------------12 第一节 短路电流计算概述--------------------------------------------------------13 第二节 短路电流计算-----------------------------------------------------------------13第三章 导体、电器设备选择及校验---------------------------------------------------21 第一节 导体、设备选择概述-------------------------------------------------------21 第二节 导体的选择与校验 -------------------------------------------------------22 第三...
