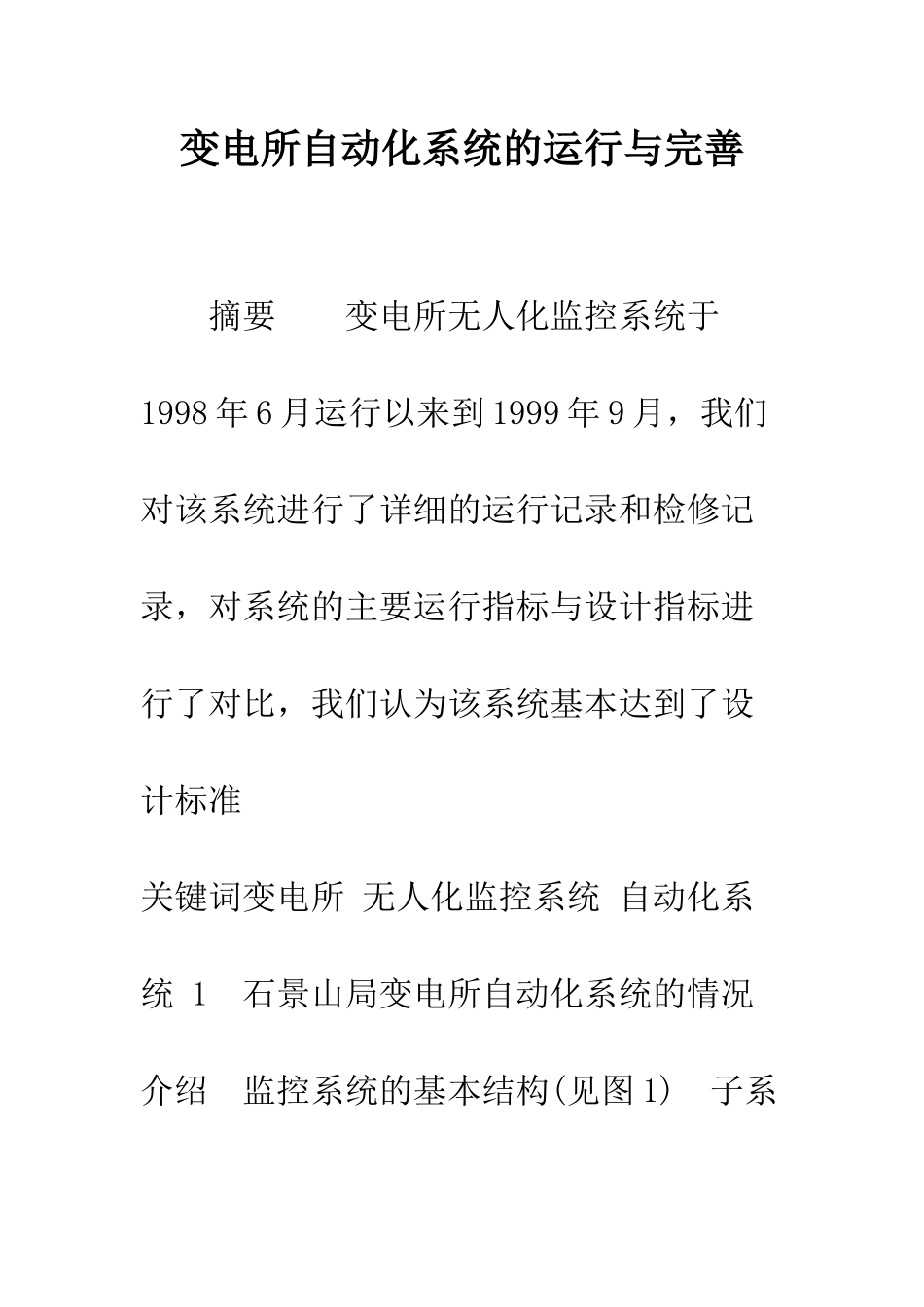

变电所自动化系统的运行与完善 摘要 变电所无人化监控系统于1998 年 6 月运行以来到 1999 年 9 月，我们对该系统进行了详细的运行记录和检修记录，对系统的主要运行指标与设计指标进行了对比，我们认为该系统基本达到了设计标准关键词变电所 无人化监控系统 自动化系统 1 石景山局变电所自动化系统的情况介绍 监控系统的基本结构(见图 1) 子系统功能 (1) 信息采集和命令执行子系统：监控系统厂站端通过信息输入设备将测量量、状态量等采集处理后经信息传输子系统发往主站端，并接受主站端发来的命令，作出响应，通过命令执行设备，执行遥控、遥调命令。 (2) 信息传输子系统：厂站端与主站端通常相距较远，采纳通信技术，由通信机和信道组成的信息传输子系统实现两端的信息交换。 (3) 信息采集处理和控制子系统：主站端采集各厂站的信息，经加工处理后通过人机联系子系统告知运行人员，并接受运行人员的命令。也可与上级调度部门交换信息，或给厂站下达命令，进行调节、控制。 (4) 人机联系子系统：监控系统通过人机联系子系统为运行人员提供完整的电力系统实时运行状态。人机联系的手段可通过键盘、鼠标对整个系统的运行进行管理。 监控系统中主要设备功能 (1) 变电所设备：包括变压器、开关柜、中央信号盘、保护装置、TV、TA、母线等，提供遥测、遥信、遥控、遥调信号的接点。 (2) 变送器：将采集的电压、电流和功率等被测物理量转换成额定值为 0～5V 的直流模拟电压或 0～20mA 的直流电流。 (3) VQC：电压无功自动调节装置，用软件模块的控制来实现改变主变分接头档位和投切电容器组，以此达到改变所内的电压和无功。 (4) RTU：是一种智能的远方终端，将表征电力系统运行状态和变电所的有关信息采集到主站监控系统，再将集控站的各种控制调节信号发往变电所。 (5) MODEM：调制解调器，采纳1200bit/s，四线全双工异步传输方式，将RTU 送来的串行二进制数字信号，通过接口电路转换成电平信号，再进行相应频率的正弦波整定，经数模变换和模拟低通滤波器放大后送往通信通道。采纳 SCI1801 规约。 (6) 通道：提供良好的数据流通渠道，有足够的传出能量，较低的衰耗，信道误码率≤10-5，信噪比≥17dB，抗干扰，不失真。 (7) 前置机：工控 PC机，可接收多个 RTU 信息，采纳智能通信处理实现远动通道的自动切换。 (8) SCADA：是一个计算机工作站系统，对所管辖范围内的变电所电气设备的运行状态及参...
