变电站自动化系统在发电厂的应用 摘要:本文首先就变电站综合自动化系统应用技术、特点和实现的功能做了介绍,然后简单阐述了系统的组成和软件系统

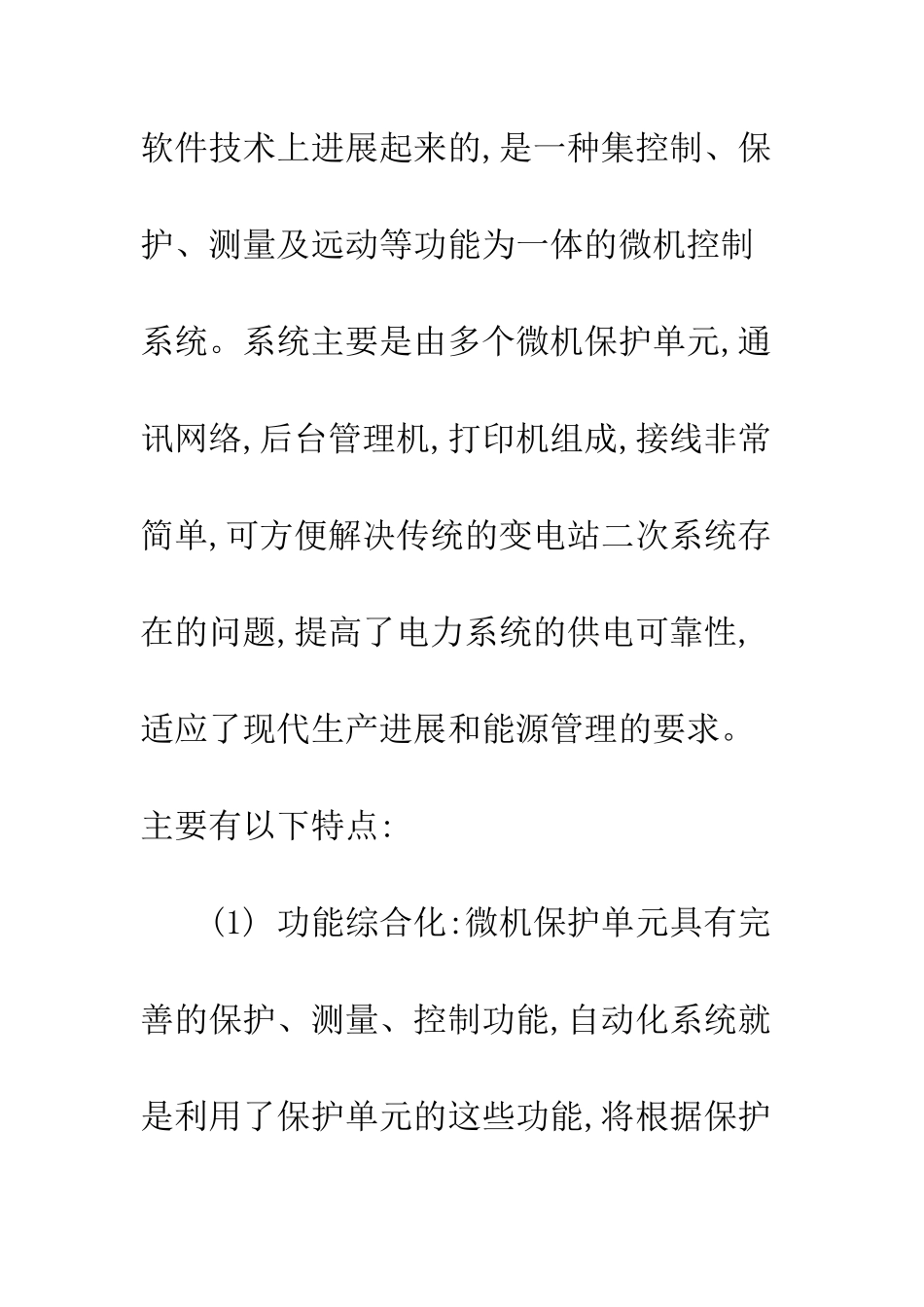

关键词:变电站综合自动化系统;系统结构;软件系统 一、变电站自动化系统介绍 变电站综合自动化控制系统是建立在计算机硬件技术、数据通讯技术、模块化软件技术上进展起来的,是一种集控制、保护、测量及远动等功能为一体的微机控制系统
系统主要是由多个微机保护单元,通讯网络,后台管理机,打印机组成,接线非常简单,可方便解决传统的变电站二次系统存在的问题,提高了电力系统的供电可靠性,适应了现代生产进展和能源管理的要求
主要有以下特点: (1) 功能综合化:微机保护单元具有完善的保护、测量、控制功能,自动化系统就是利用了保护单元的这些功能,将根据保护需要配置的独立的保护单元,通过一定的结构形式,用一个通讯网络连接起来
(2) 结构微机化:系统的主要元件实现了微机化,所有功能都是通过微机来实现,实现了将微机保护、数据采集、数据传输、远方控制等环节同时并列运行,各类运行参数、历史记录等均可以通过打印机打出
还可以根据需要,实现于以太网的连接,实时的将数据上传到调度自动化系统
(3) 操作监视屏幕化:系统将所有的监视和操作功能,均通过一台后台管理机来实现
操作人员面对彩色显示器进行变电站运行方式和运行参数进行全方位监视
(4) 运行管理智能化:由于微机保护单元具有实时在线自诊断功能,这样不仅在保护单元的面板上显示故障类型,而且可以通过系统将自诊断结果送后台管理机,使得运行人员可以随时掌握保护单元的运行状态
二、系统组成 在变电站综合自动化系统中,通常把继电保护、自动重合闸、故障录波、故障测距等功能综合在一起的装置称为保护单元,而把测量和控制功能综合在一起的装置称为控制或 I/0 单元,两者通称为间隔级单元
各种类型的间隔级单元搜集到的状态量和测量值
