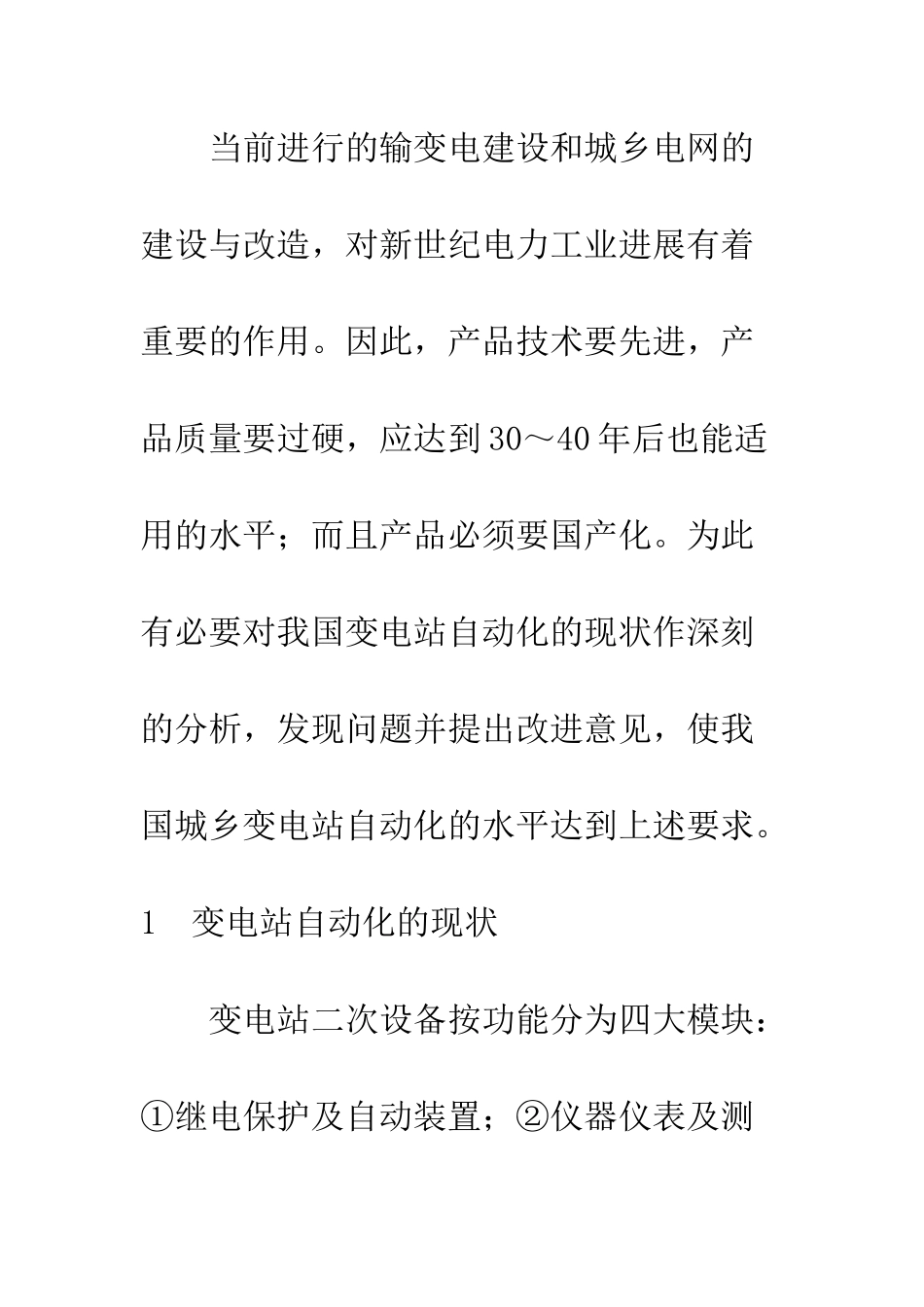

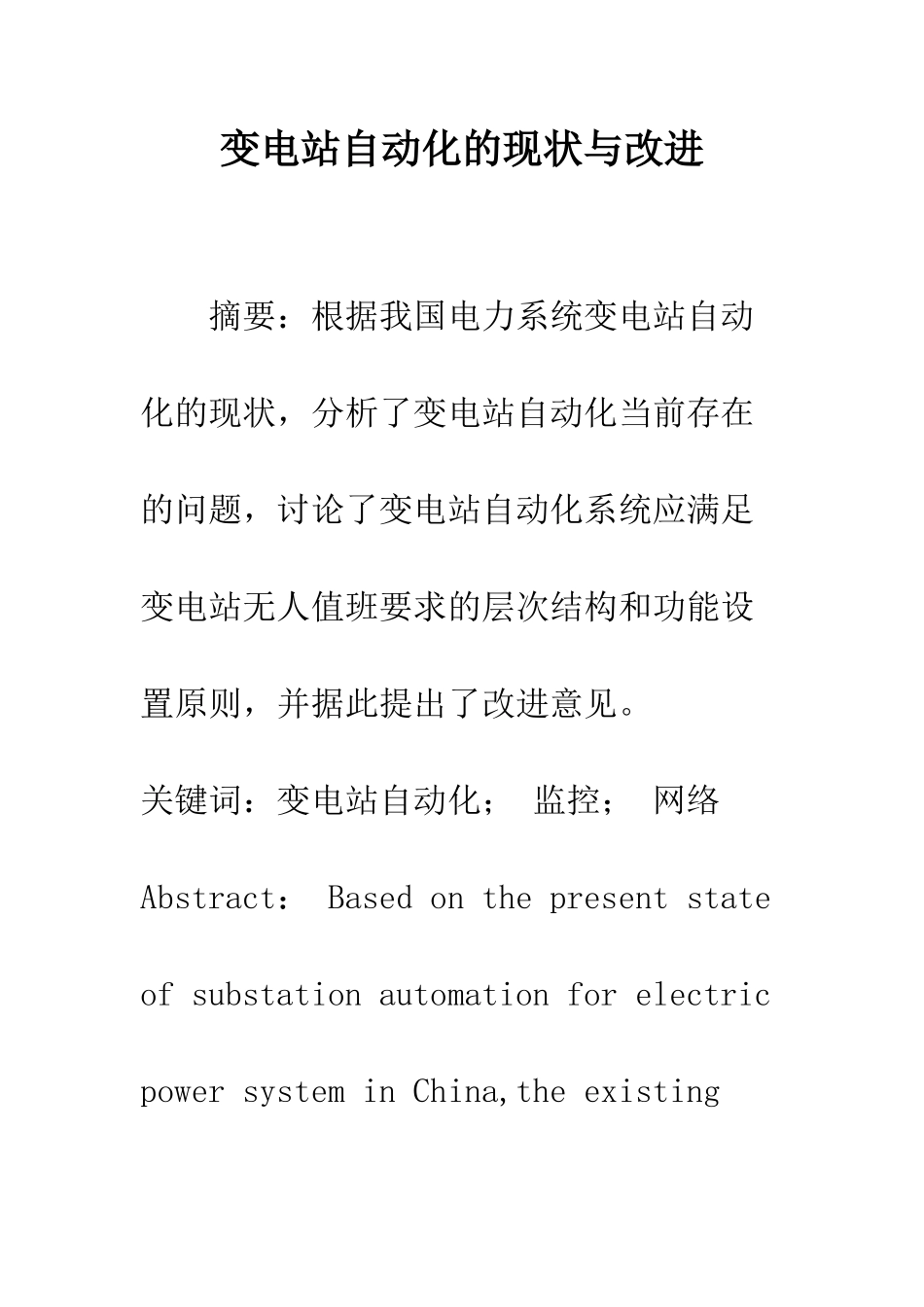

变电站自动化的现状与改进 摘要：根据我国电力系统变电站自动化的现状，分析了变电站自动化当前存在的问题，讨论了变电站自动化系统应满足变电站无人值班要求的层次结构和功能设置原则，并据此提出了改进意见。关键词：变电站自动化； 监控； 网络Abstract： Based on the present state of substation automation for electric power system in China,the existing defects of substation automation are analyzed the substation automation system structure and function configuration principles to meet the requirements of unmanned substation are investigating the present operational situation,the author puts forward the suggestions for improvement.Keywords： substation automation; monitoring and control; network 当前进行的输变电建设和城乡电网的建设与改造，对新世纪电力工业进展有着重要的作用。因此，产品技术要先进，产品质量要过硬，应达到 30～40 年后也能适用的水平；而且产品必须要国产化。为此有必要对我国变电站自动化的现状作深刻的分析，发现问题并提出改进意见，使我国城乡变电站自动化的水平达到上述要求。1 变电站自动化的现状 变电站二次设备按功能分为四大模块：①继电保护及自动装置；②仪器仪表及测量控制；③当地监控；④远动。四大模块功能的各自不同的进展及其功能的相互渗透，为变电站自动化提供了多种多样的实现模式，可概括为两种基本实现模式：①保护加集中 RTU 模式，面对功能；②保护加分散 RTU 模式，面对对象。 保护加集中 RTU 模式，面对功能 (1) 继电保护及自动安全装置独立运行；仪器仪表独立运行；中央信号盘及控制盘与继电保护及自动安全装置通过接点连接；有人值班，定时抄录运行记录；变电站运行有异常时通过电话与调度联系。 (2) 继电保护及自动安全装置独立运行；仪器仪表独立运行；中央信号盘及控制盘与继电保护及自动安全装置通过接点连接；集中 RTU，功能有①数据采集功能：完成模拟量采集如电流、电压、有功、无功等，完成脉冲量采集如电度(电度表通过脉冲与 RTU 连接)，完成数字量采集如档位等，完成信号量采集(其中继电保护及自动安全装置也通过接点与 RTU 连接)。②控制功能：控制开关、分级头等。③通信功能：与当地监控通信，与远方调度通信；有人值班，运行当地监控，定时抄录运...
