各类弱电系统介绍 学习笔记

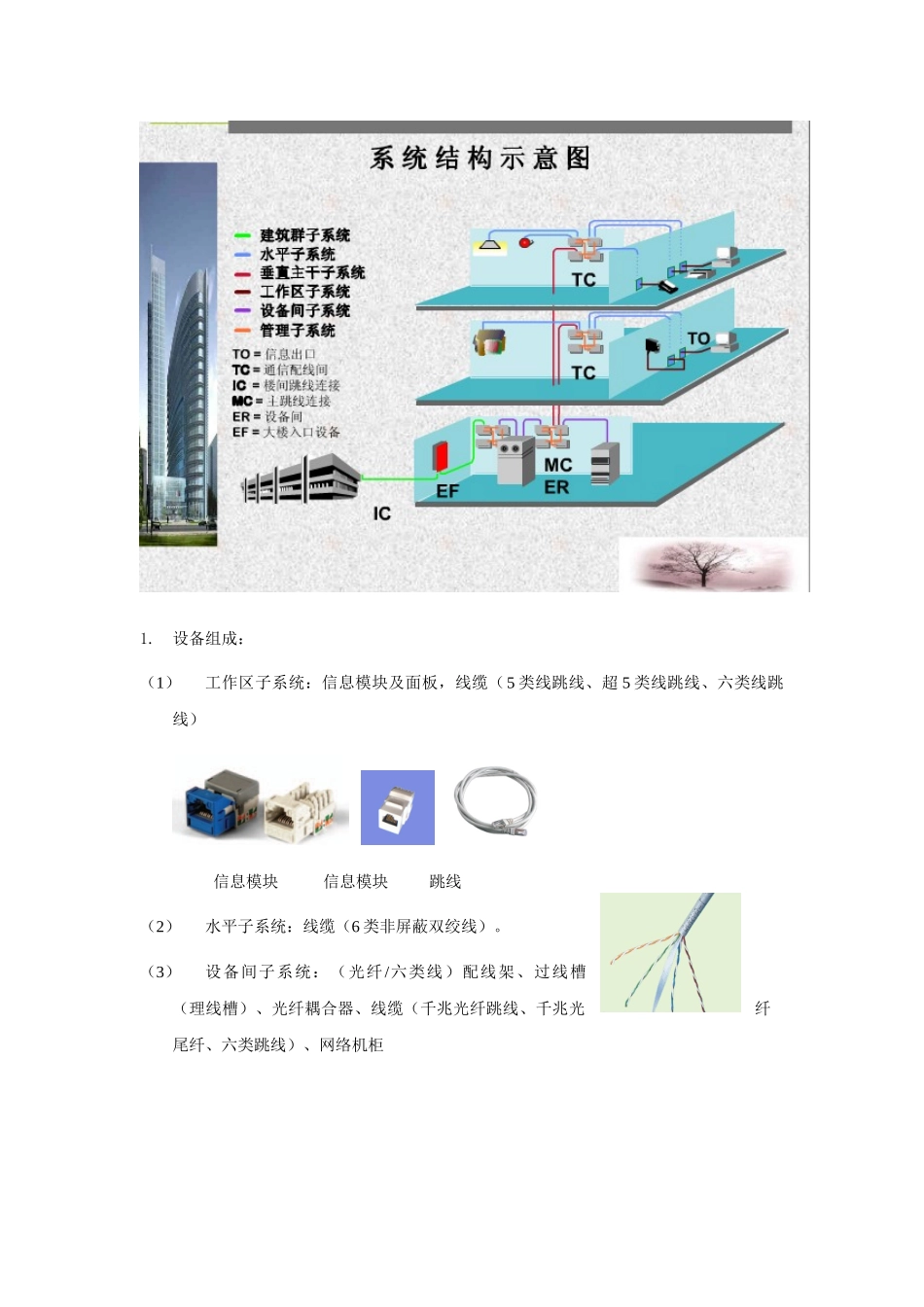

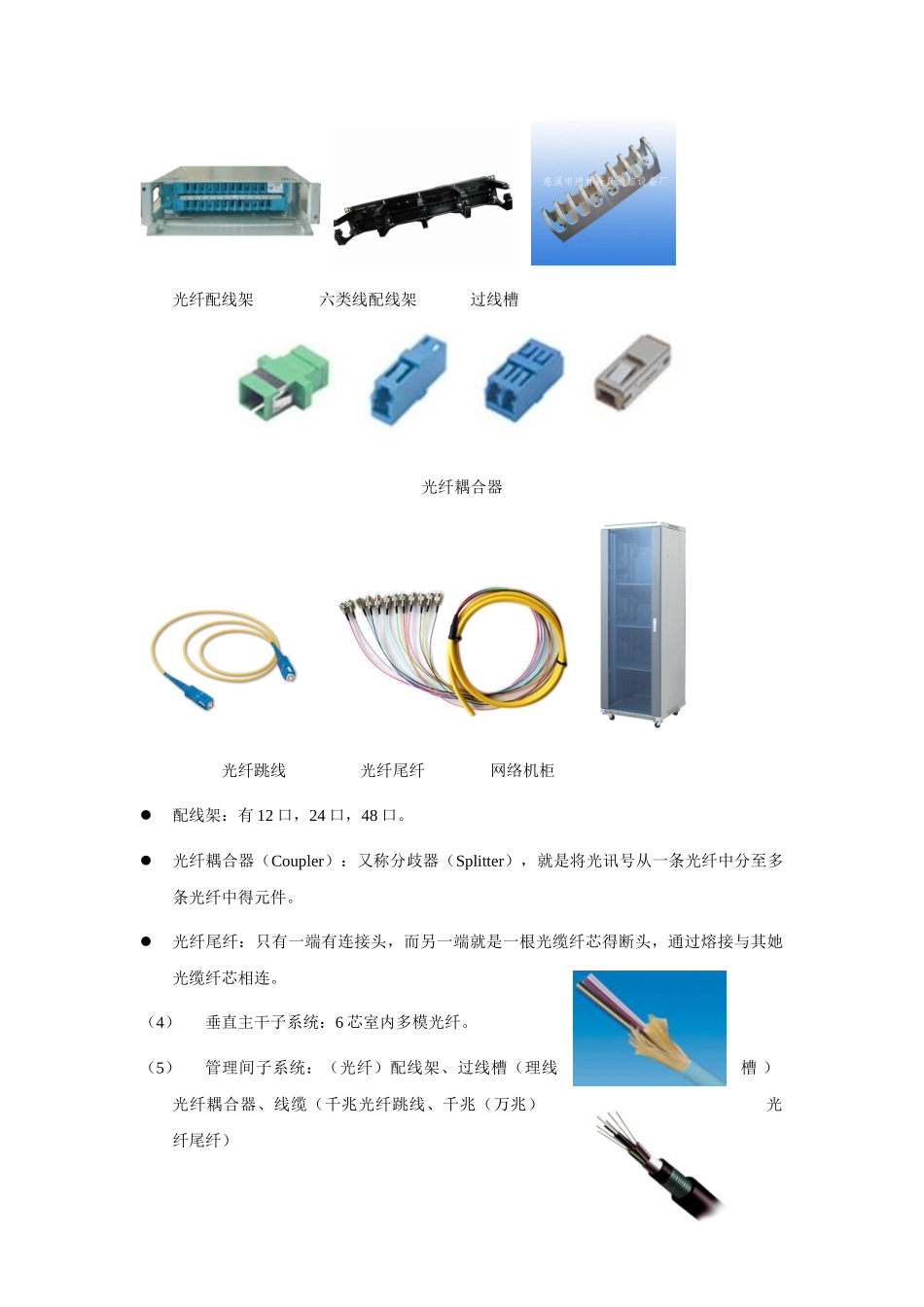

各类弱电系统介绍 20250905（甘银辉）一、计算机网络系统1.主要设备组成：核心交换机，楼层交换机、无线路由器（若有无线网络）。2.网络：主要就是瞧信息点数得多少来决定。信息点指得就就是网络节点（通俗点就就是上网端口、内网端口）大型计算机网络核心交换机：万兆交换机骨干层：万兆交换机汇聚层：千兆交换机接入层：千兆交换机常见得交换机型号：12 口，24 口，48 口。一个交换机得传输距离 70~80 米。无线路由装在走廊天花上，或办公区天花顶上，一般以半径 5~6 米安装一个。无线路由也要占用交换机上得外网端口。网络：分内网与外网。内外网可以用同一台交换机，也可分开用不同得交换机，主要就是瞧网络技术。（物理隔离、非物理隔离）二、综合布线系统1.设备组成：（1）工作区子系统：信息模块及面板，线缆（5 类线跳线、超 5 类线跳线、六类线跳线） 信息模块 信息模块 跳线（2）水平子系统：线缆（6 类非屏蔽双绞线）。（3）设备间子系统：（光纤/六类线）配线架、过线槽（理线槽）、光纤耦合器、线缆（千兆光纤跳线、千兆光纤尾纤、六类跳线）、网络机柜 光纤配线架 六类线配线架 过线槽光纤耦合器 光纤跳线 光纤尾纤 网络机柜配线架：有 12 口，24 口，48 口。光纤耦合器（Coupler）：又称分歧器（Splitter），就是将光讯号从一条光纤中分至多条光纤中得元件。光纤尾纤：只有一端有连接头，而另一端就是一根光缆纤芯得断头，通过熔接与其她光缆纤芯相连。（4）垂直主干子系统：6 芯室内多模光纤。（5）管理间子系统：（光纤）配线架、过线槽（理线槽 ）光纤耦合器、线缆（千兆光纤跳线、千兆（万兆）光纤尾纤）（6）建筑群子系统：12 芯室外单模光纤。多模光纤：多种模式传输，传输时能传输较短距离。单模光纤：只有一种模式传输，传输时能传输较远距离。光纤：有 4 芯、6 芯、8 芯、12 芯、24 芯、32 芯。（7）接线图：三、视频监控系统1.主要设备组成：摄像机（头）、云台、拾音器、硬盘录像机、监视器、矩阵。2.网络：小型视频监控系统大型视频监控系统大型视频监控系统（1）摄像机：半球摄像机 枪式摄像机 电梯专用摄像机 高速球型摄像机一般情况下摄像机采纳定焦距、定方向得固定安装方式，在光照度变化大得场所应选用自动光圈镜头并配置防护罩，大范围监控区域宜选用带转动云台与变焦镜头得摄像机；半球摄像机吸顶安装，电梯专用球型摄像机在电梯轿厢...
