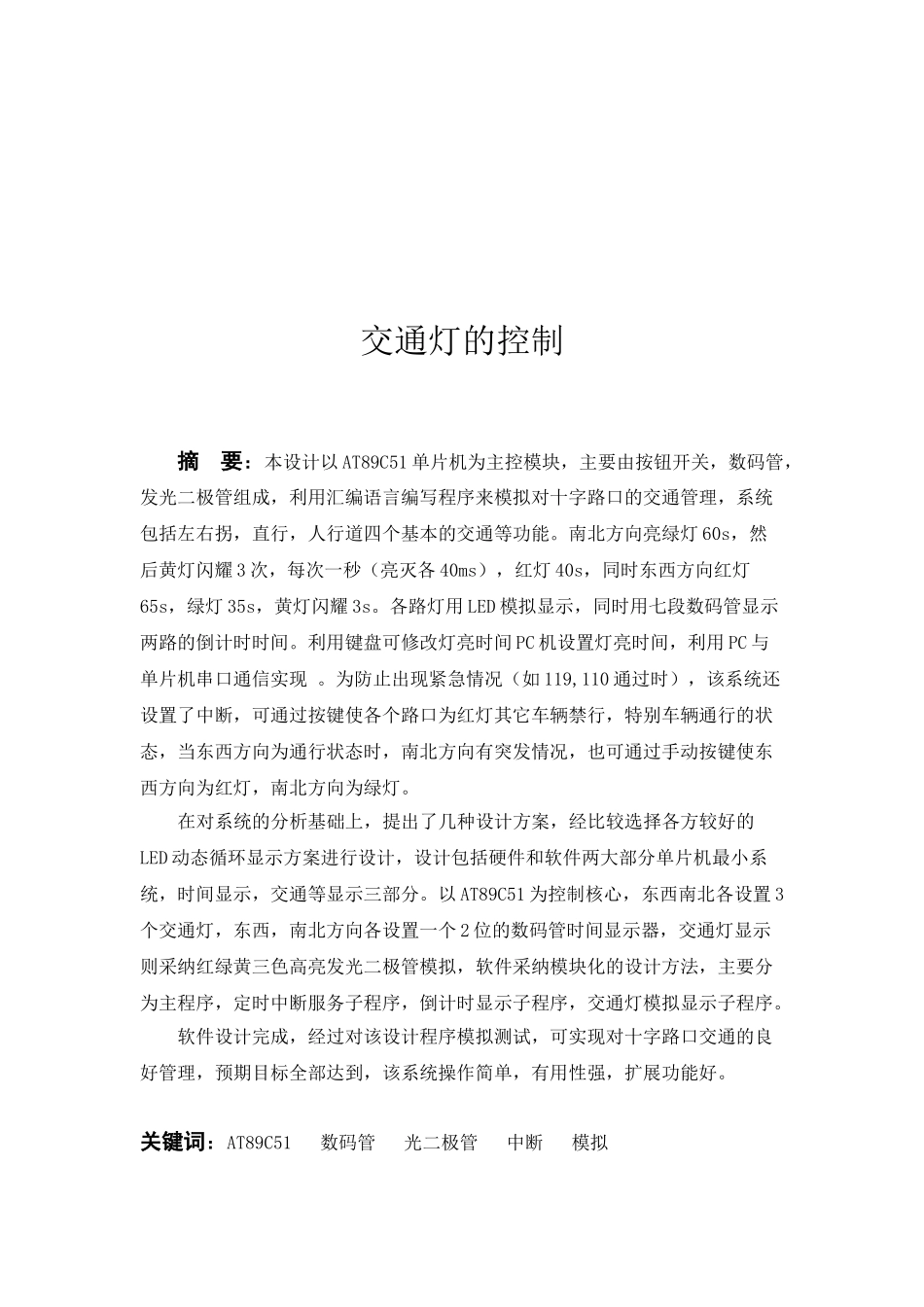

交通灯的控制摘 要：本设计以 AT89C51 单片机为主控模块，主要由按钮开关，数码管，发光二极管组成，利用汇编语言编写程序来模拟对十字路口的交通管理，系统包括左右拐，直行，人行道四个基本的交通等功能。南北方向亮绿灯 60s，然后黄灯闪耀 3 次，每次一秒（亮灭各 40ms），红灯 40s，同时东西方向红灯65s，绿灯 35s，黄灯闪耀 3s。各路灯用 LED 模拟显示，同时用七段数码管显示两路的倒计时时间。利用键盘可修改灯亮时间 PC 机设置灯亮时间，利用 PC 与单片机串口通信实现 。为防止出现紧急情况（如 119,110 通过时），该系统还设置了中断，可通过按键使各个路口为红灯其它车辆禁行，特别车辆通行的状态，当东西方向为通行状态时，南北方向有突发情况，也可通过手动按键使东西方向为红灯，南北方向为绿灯。在对系统的分析基础上，提出了几种设计方案，经比较选择各方较好的LED 动态循环显示方案进行设计，设计包括硬件和软件两大部分单片机最小系统，时间显示，交通等显示三部分。以 AT89C51 为控制核心，东西南北各设置 3个交通灯，东西，南北方向各设置一个 2 位的数码管时间显示器，交通灯显示则采纳红绿黄三色高亮发光二极管模拟，软件采纳模块化的设计方法，主要分为主程序，定时中断服务子程序，倒计时显示子程序，交通灯模拟显示子程序。软件设计完成，经过对该设计程序模拟测试，可实现对十字路口交通的良好管理，预期目标全部达到，该系统操作简单，有用性强，扩展功能好。关键词：AT89C51 数码管 光二极管 中断 模拟 目录 1 前言..........................................................51.1 该课程选题背景..............................................51.2 该课程选题现实意义..........................................51.3 单片机交通灯讨论任务........................................52 设计方案......................................................62.1 方案设计目的................................................62.2 方案设计思路................................................62.3 方案设计原理................................................73 系统硬件设计..................................................83.1 AT89C51 芯片简介............................................83.2 74LS47 芯片简介.............................................
