基于FX2N-PLC改造的THJDAL-3型自动生产线控制系统设计本科论文

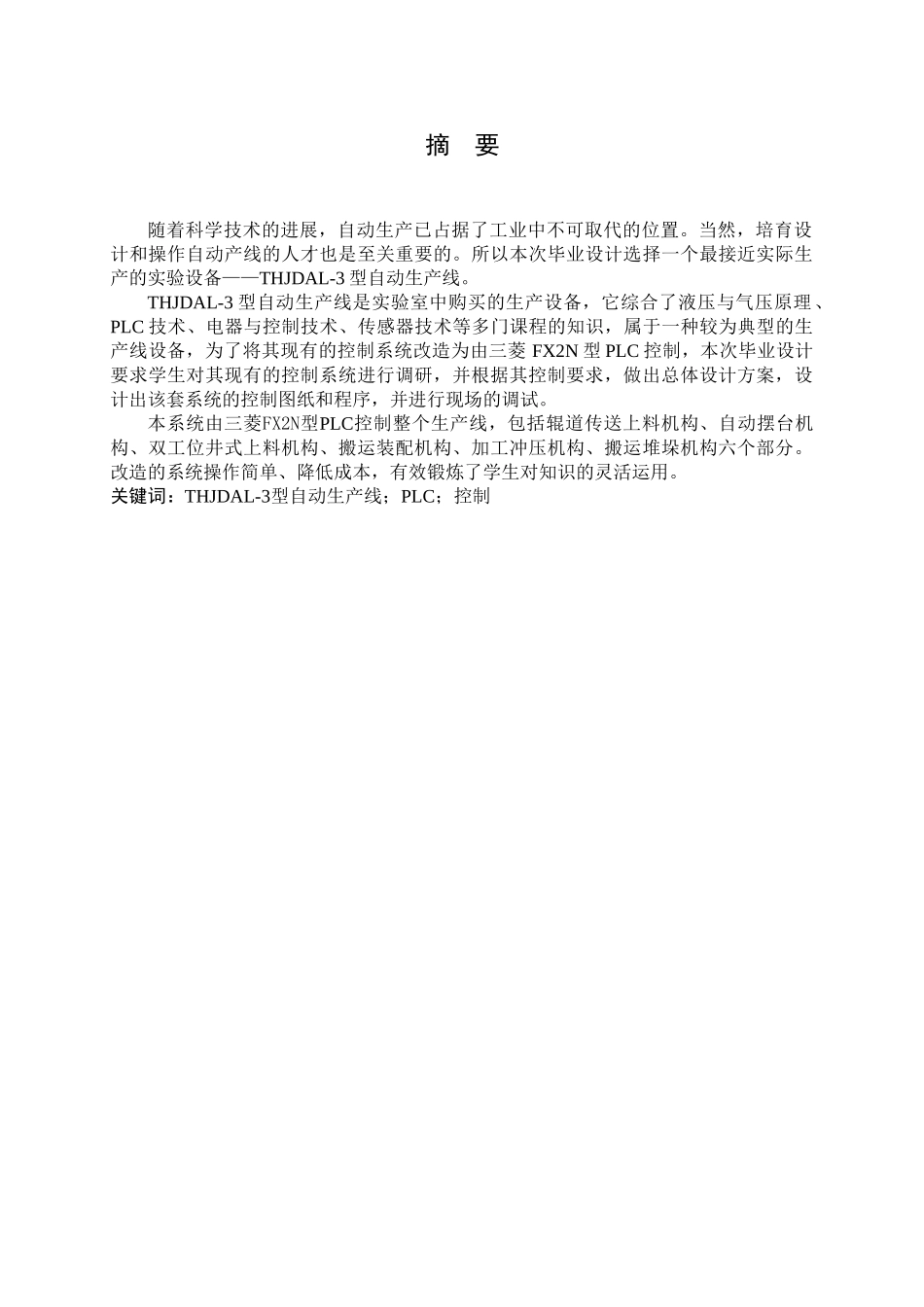

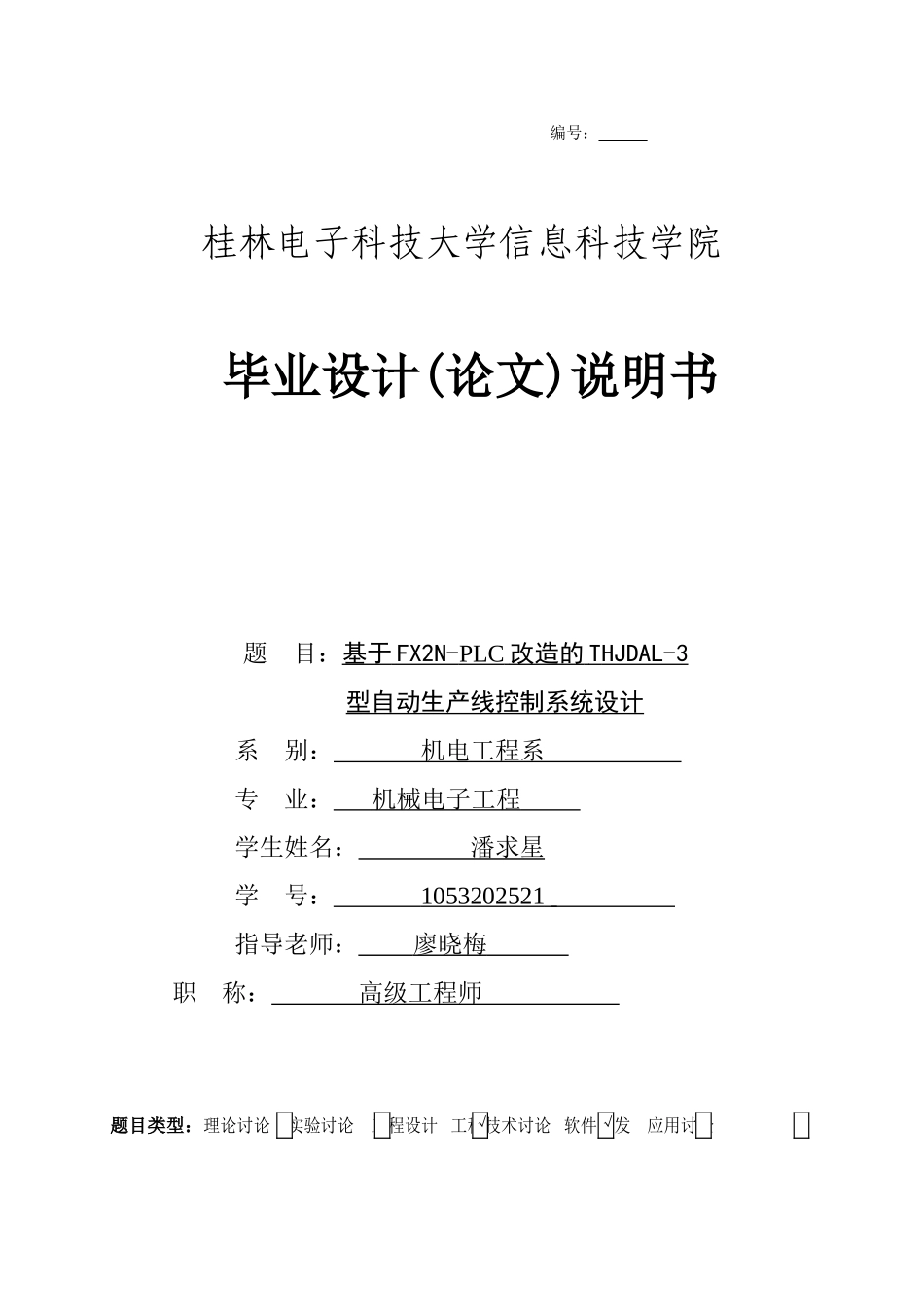

编号： 桂林电子科技大学信息科技学院 毕业设计(论文)说明书题 目：基于 FX2N- PLC 改造的 T HJDAL-3 型自动生产线控制系统设计 系 别： 机电工程系 专 业： 机械电子工程 学生姓名： 潘求星 学 号： 1053202521 指导老师： 廖晓梅 职 称： 高级工程师 题目类型：理论讨论 实验讨论 工程设计 工程技术讨论 软件开发 应用讨论√√2025 年 5 月 26 日摘 要随着科学技术的进展，自动生产已占据了工业中不可取代的位置。当然，培育设计和操作自动产线的人才也是至关重要的。所以本次毕业设计选择一个最接近实际生产的实验设备——THJDAL-3 型自动生产线。THJDAL-3 型自动生产线是实验室中购买的生产设备，它综合了液压与气压原理、PLC 技术、电器与控制技术、传感器技术等多门课程的知识，属于一种较为典型的生产线设备，为了将其现有的控制系统改造为由三菱 FX2N 型 PLC 控制，本次毕业设计要求学生对其现有的控制系统进行调研，并根据其控制要求，做出总体设计方案，设计出该套系统的控制图纸和程序，并进行现场的调试。本系统由三菱FX2N型PLC控制整个生产线，包括辊道传送上料机构、自动摆台机构、双工位井式上料机构、搬运装配机构、加工冲压机构、搬运堆垛机构六个部分。改造的系统操作简单、降低成本，有效锻炼了学生对知识的灵活运用。关键词：THJDAL-3型自动生产线；PLC；控制Abstractwith science technical development, automatically the production has already occupied the not commutable position in the industry.Certainly, development design and operate the talented person of automatic production line is also to the pass is important.So this graduation designs to choose an experiment equipments-type THJDAL-3 that approaches actual production most automatic production line.Type THJDAL-3 automatic production line is purchase in the laboratory of production equipments, it synthesized hydraulic and barometric principle, PLC technique, electric appliances and control technique, spread a feeling machine technique the knowledge of etc. several courses, belong to a kind of more typical production line equipments, for the sake...
