基于plc与变频器控制的铣床控制系统设计

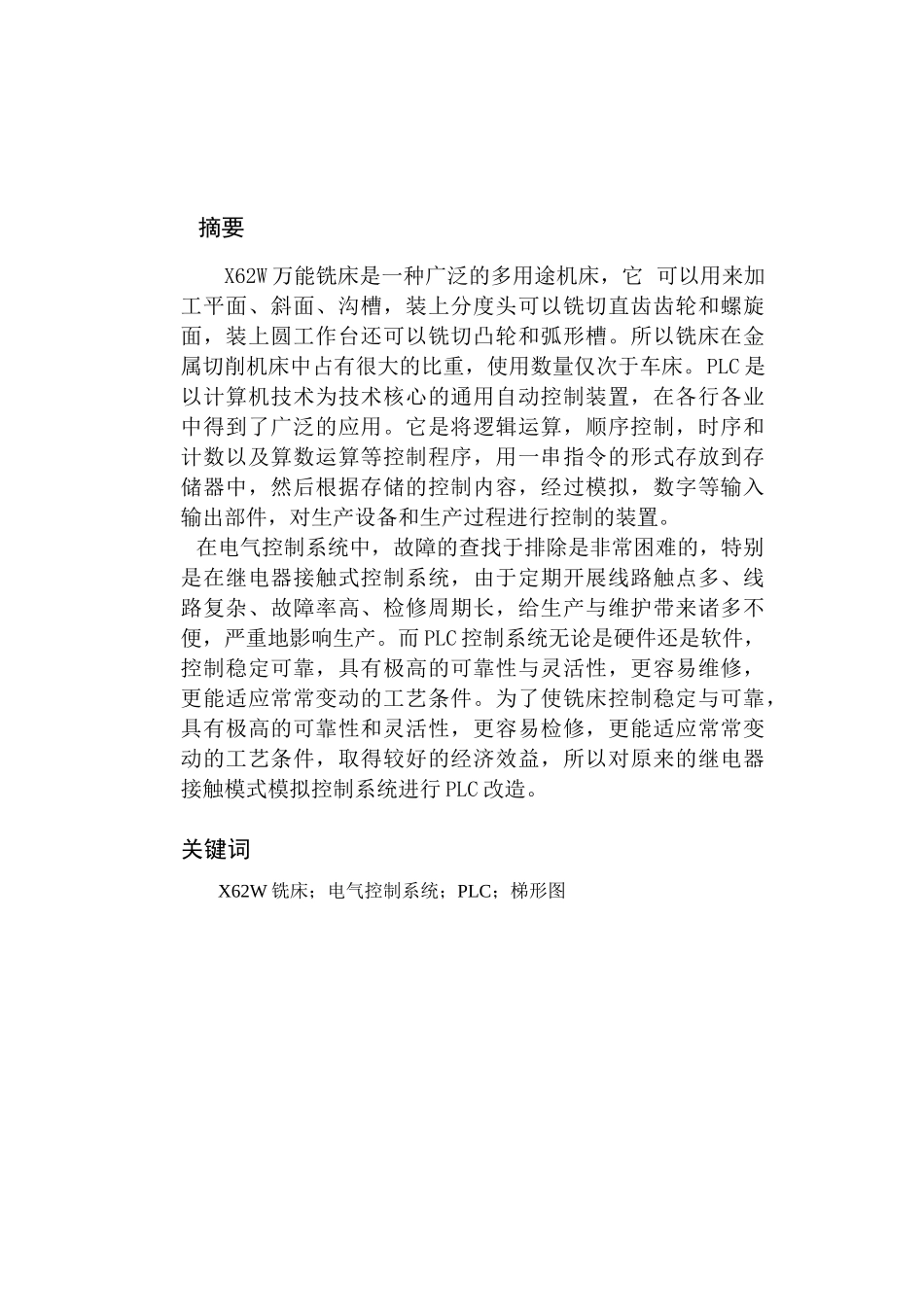

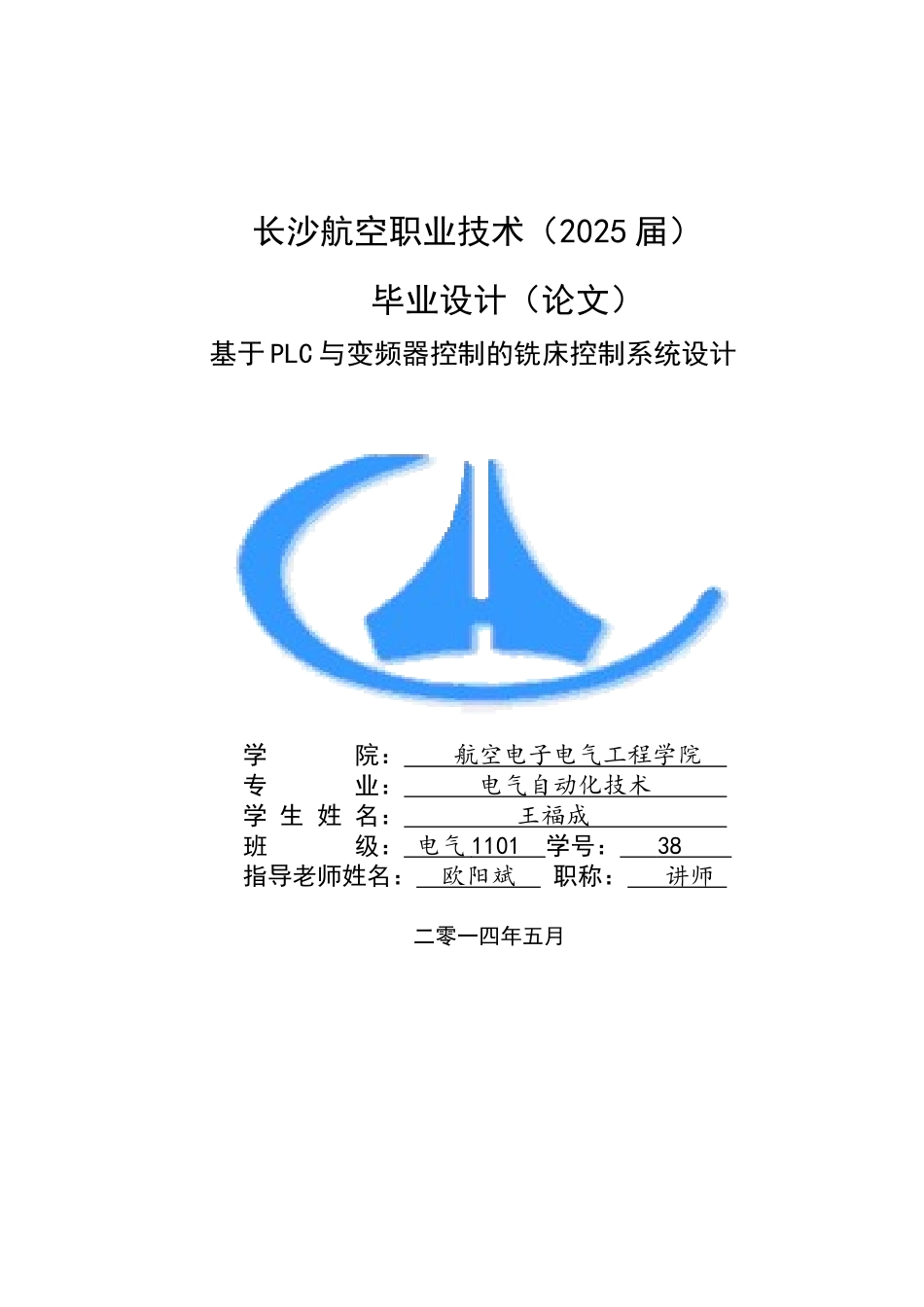

长沙航空职业技术（2025 届） 毕业设计（论文）基于 PLC 与变频器控制的铣床控制系统设计 学 院： 航空电子电气工程学院 专 业： 电气自动化技术 学 生 姓 名： 王福成 班 级： 电气 1101 学号： 38 指导老师姓名： 欧阳斌 职称： 讲师 二零一四年五月 摘要X62W 万能铣床是一种广泛的多用途机床，它 可以用来加工平面、斜面、沟槽，装上分度头可以铣切直齿齿轮和螺旋面，装上圆工作台还可以铣切凸轮和弧形槽。所以铣床在金属切削机床中占有很大的比重，使用数量仅次于车床。PLC 是以计算机技术为技术核心的通用自动控制装置，在各行各业中得到了广泛的应用。它是将逻辑运算，顺序控制，时序和计数以及算数运算等控制程序，用一串指令的形式存放到存储器中，然后根据存储的控制内容，经过模拟，数字等输入输出部件，对生产设备和生产过程进行控制的装置。在电气控制系统中，故障的查找于排除是非常困难的，特别是在继电器接触式控制系统，由于定期开展线路触点多、线路复杂、故障率高、检修周期长，给生产与维护带来诸多不便，严重地影响生产。而 PLC 控制系统无论是硬件还是软件，控制稳定可靠，具有极高的可靠性与灵活性，更容易维修，更能适应常常变动的工艺条件。为了使铣床控制稳定与可靠，具有极高的可靠性和灵活性，更容易检修，更能适应常常变动的工艺条件，取得较好的经济效益，所以对原来的继电器接触模式模拟控制系统进行 PLC 改造。关键词X62W 铣床；电气控制系统；PLC；梯形图Abstract The X62W universal milling machine is a multi-purpose machine widely, it can be used for processing plane, inclined plane, groove, installed on the head gear can milling cutter and the helical surface, installed on the rotary working table can also milling and curved cam groove. So the machine has a large proportion in the metal cutting machine tool, the use of the number after the lathe. PLC is a universal automatic control device with computer technology as the core technology, has been widely applied in all walks of life. It is the logic operation, sequence control, timing and counting and arithmetic operations and control procedures, the...
