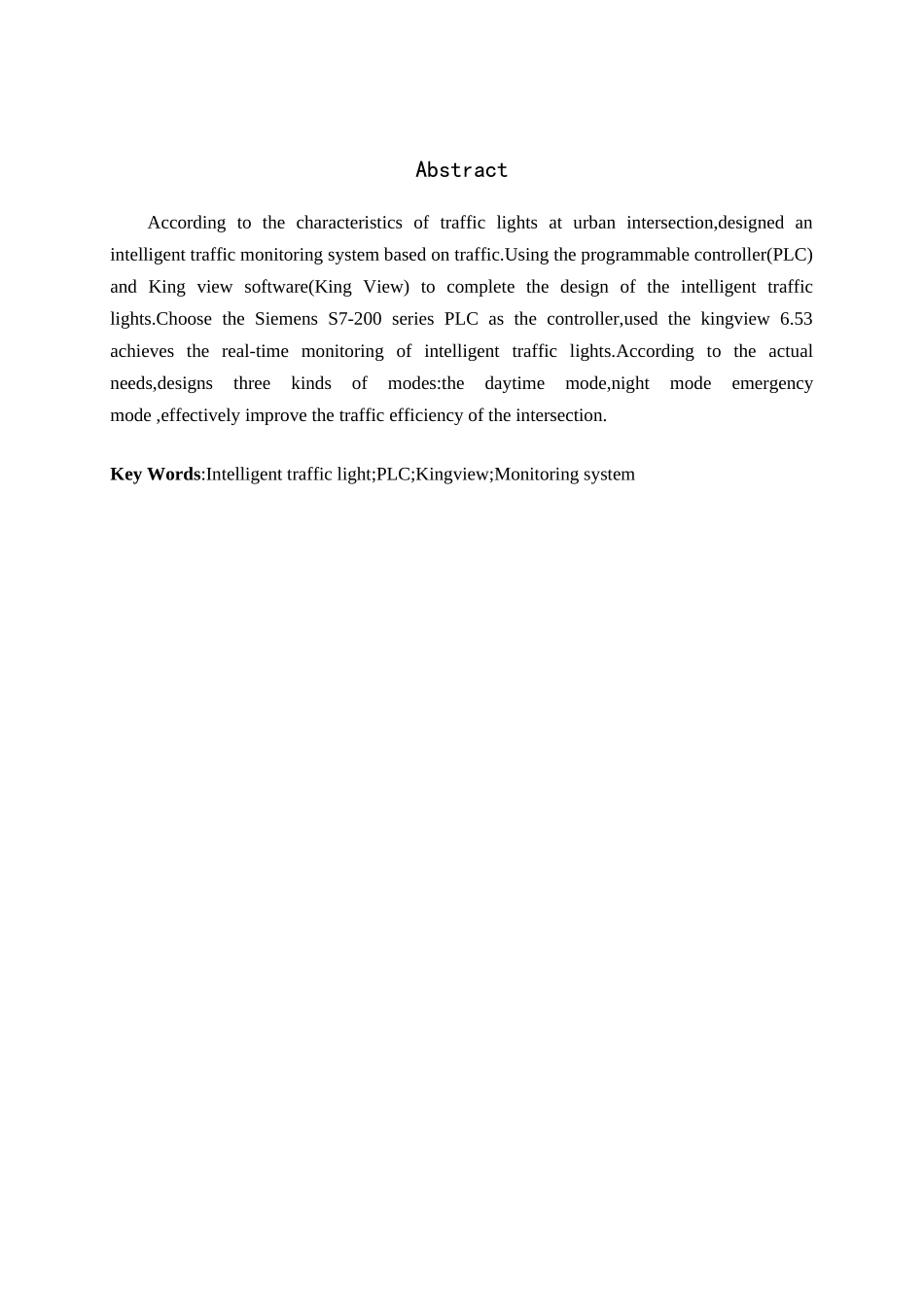

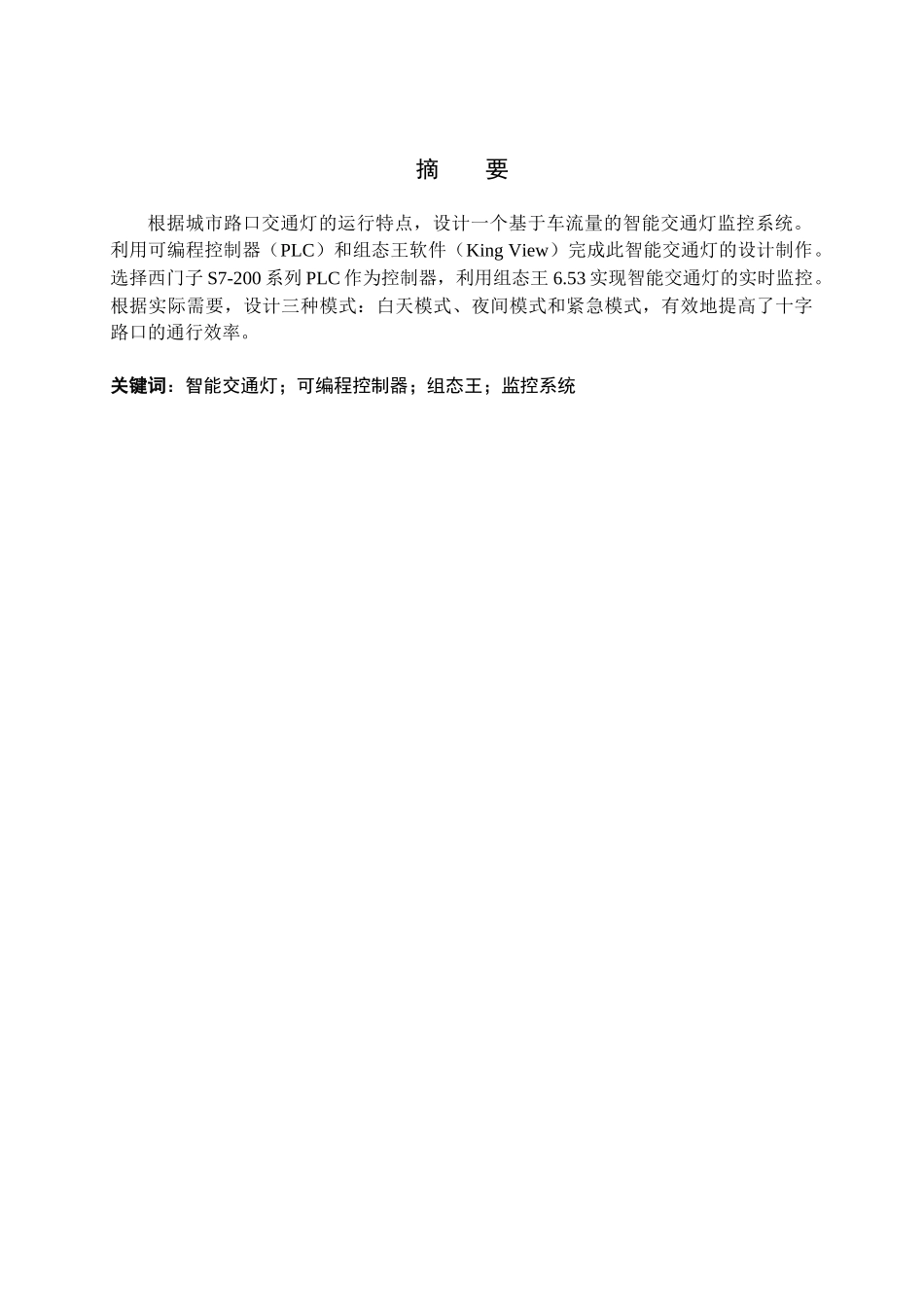

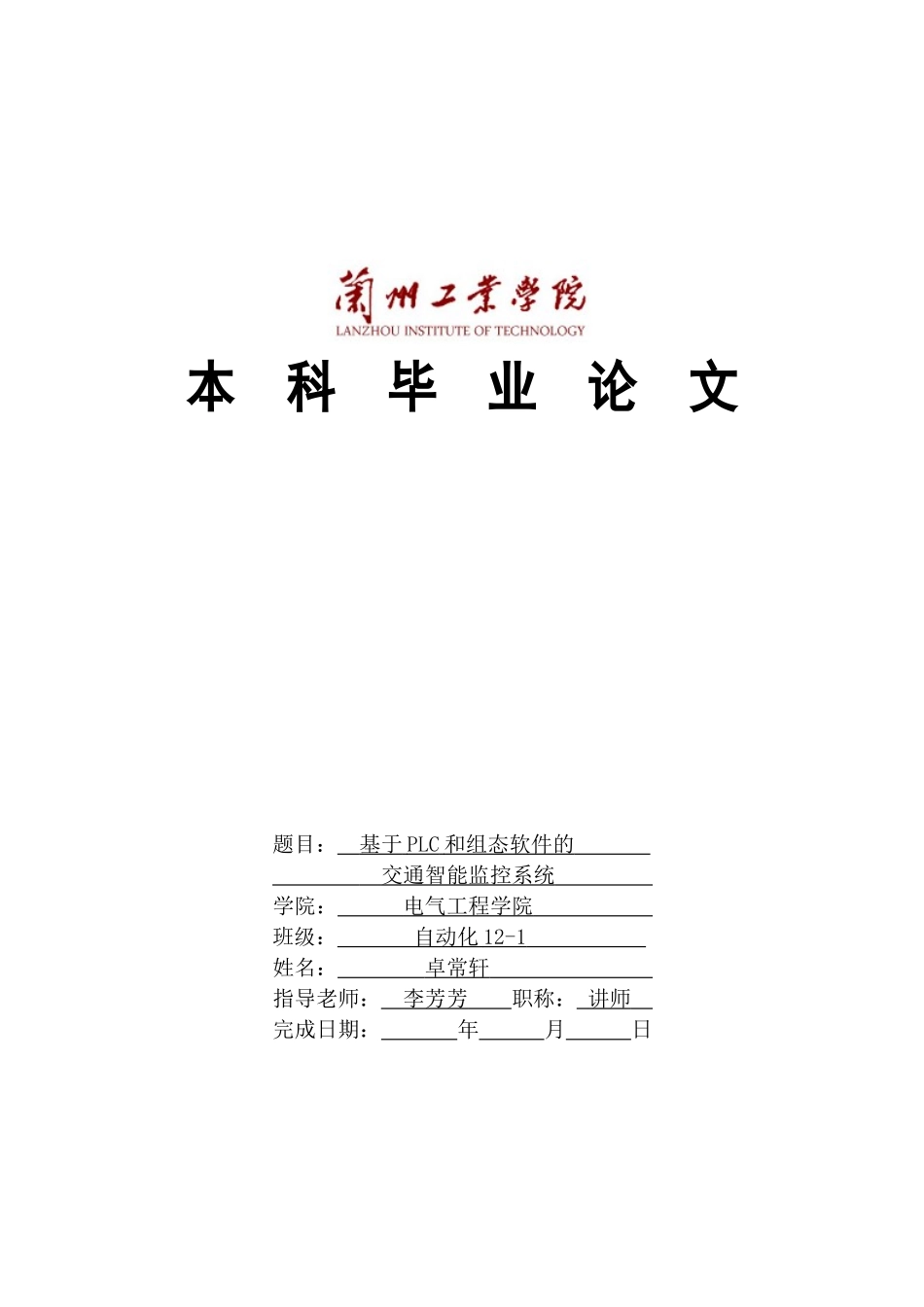

本 科 毕 业 论 文题目： 基于 PLC 和组态软件的 交通智能监控系统 学院： 电气工程学院 班级： 自动化 12-1 姓名： 卓常轩 指导老师： 李芳芳 职称： 讲师 完成日期： 年 月 日摘 要根据城市路口交通灯的运行特点，设计一个基于车流量的智能交通灯监控系统。利用可编程控制器（PLC）和组态王软件（King View）完成此智能交通灯的设计制作。选择西门子 S7-200 系列 PLC 作为控制器，利用组态王 6.53 实现智能交通灯的实时监控。根据实际需要，设计三种模式：白天模式、夜间模式和紧急模式，有效地提高了十字路口的通行效率。关键词：智能交通灯；可编程控制器；组态王；监控系统AbstractAccording to the characteristics of traffic lights at urban intersection,designed an intelligent traffic monitoring system based on traffic.Using the programmable controller(PLC) and King view software(King View) to complete the design of the intelligent traffic lights.Choose the Siemens S7-200 series PLC as the controller,used the kingview 6.53 achieves the real-time monitoring of intelligent traffic lights.According to the actual needs,designs three kinds of modes:the daytime mode,night mode emergency mode ,effectively improve the traffic efficiency of the intersection.Key Words:Intelligent traffic light;PLC;Kingview;Monitoring system 1 绪论 1.1 本设计的目的及意义 近年来，我国许多城市的交通压力都伴随着流动人口的急剧增加而增加。经济的快速进展，一些红绿灯路口不合理的工作时间，交通违章记录不准确，因此，为了提高工作效率，改善现有的交通系统，加强对路口信号控制是非常重要的。在此背景下，结合城市道路交通国内的实际情况来看，开发真正适合我们自己的智能控制系统，已成为一项重要任务。设计一个十字路口的交通灯控制电路，设计红色，黄色，绿色交通信号灯，其中红色光，表示该道路禁止通行;黄灯表示车辆等待，绿灯表示道路允许通行。该电路自动控制两个红色，黄色和绿色交通灯的状态转换。红绿灯十字路口易于使用相应的系统配置简单的编程与友好的用户界面接入设备的设计要求，应用程序库，以加速编程和调试的速度。在另一方面，这个时候学会了设计 PLC 控制扩...
