基于plc的全自动高速彩色不干胶商标机控制系统设计本科论文

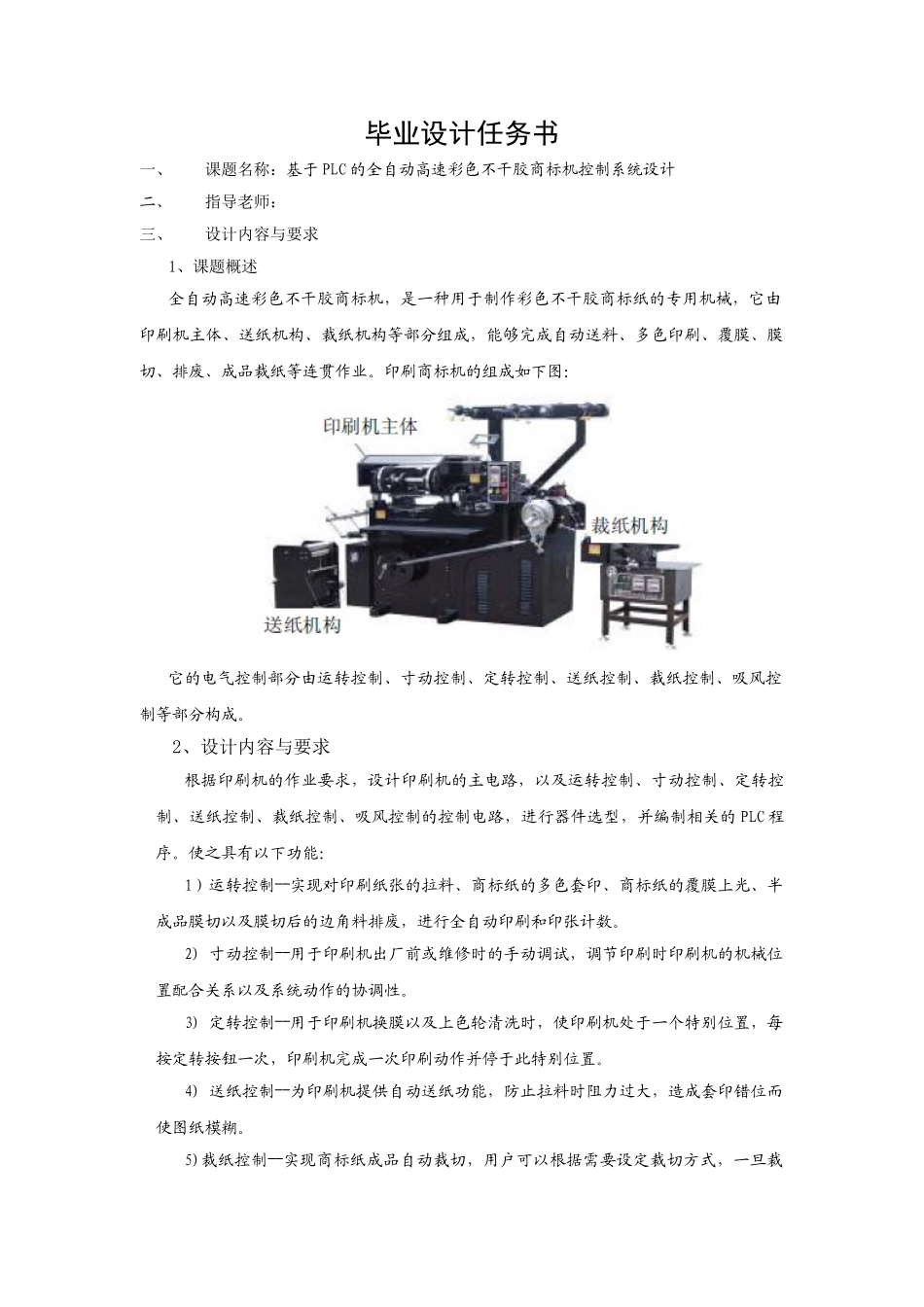

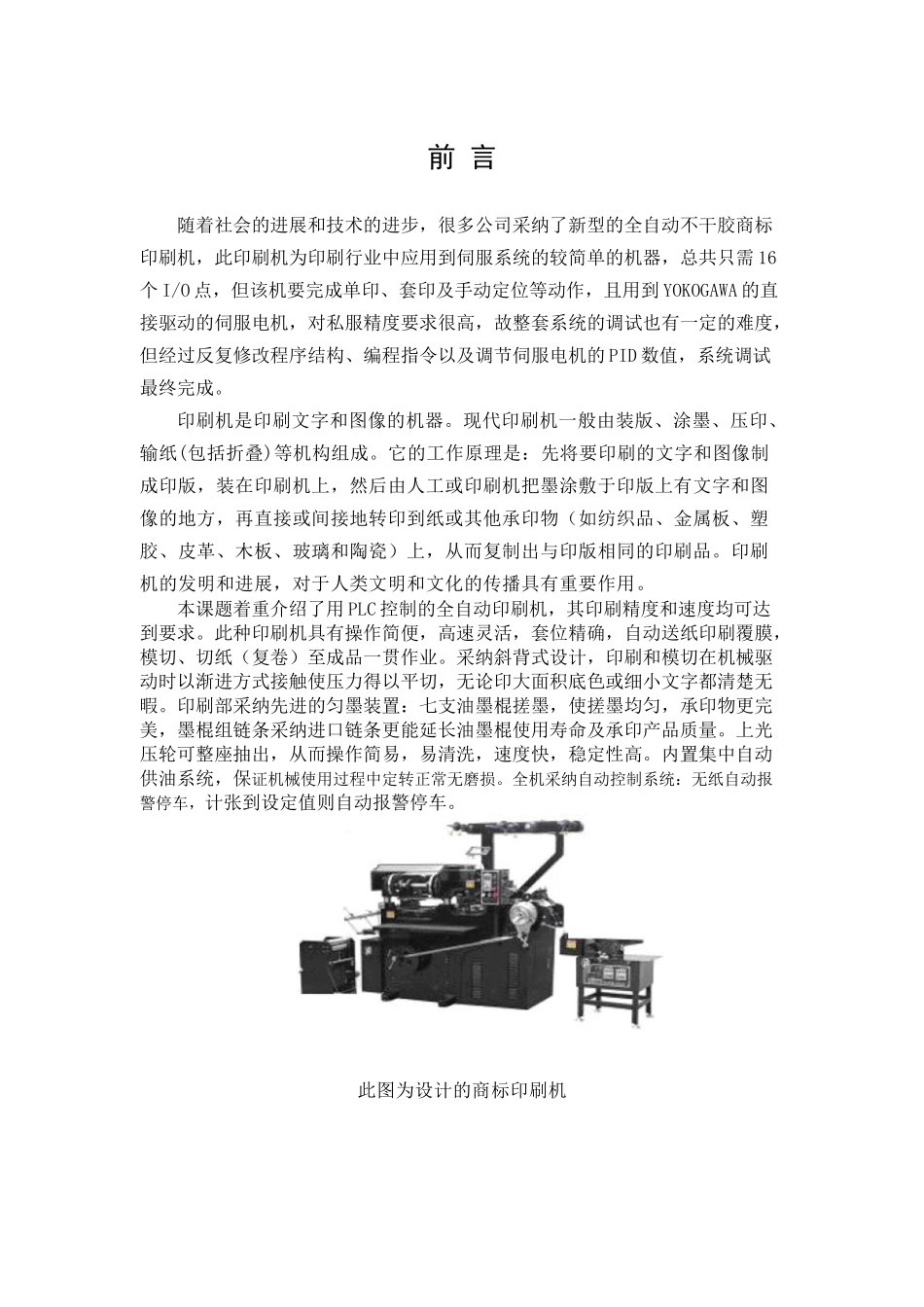

毕业设计任务书一、课题名称：基于 PLC 的全自动高速彩色不干胶商标机控制系统设计二、指导老师：三、设计内容与要求1、课题概述全自动高速彩色不干胶商标机，是一种用于制作彩色不干胶商标纸的专用机械，它由印刷机主体、送纸机构、裁纸机构等部分组成，能够完成自动送料、多色印刷、覆膜、膜切、排废、成品裁纸等连贯作业。印刷商标机的组成如下图：它的电气控制部分由运转控制、寸动控制、定转控制、送纸控制、裁纸控制、吸风控制等部分构成。2、设计内容与要求根据印刷机的作业要求，设计印刷机的主电路，以及运转控制、寸动控制、定转控制、送纸控制、裁纸控制、吸风控制的控制电路，进行器件选型，并编制相关的 PLC 程序。使之具有以下功能：1）运转控制实现对印刷纸张的拉料、商标纸的多色套印、商标纸的覆膜上光、半――成品膜切以及膜切后的边角料排废，进行全自动印刷和印张计数。2) 寸动控制用于印刷机出厂前或维修时的手动调试，调节印刷时印刷机的机械位――置配合关系以及系统动作的协调性。3) 定转控制用于印刷机换膜以及上色轮清洗时，使印刷机处于一个特别位置，每――按定转按钮一次，印刷机完成一次印刷动作并停于此特别位置。4) 送纸控制为印刷机提供自动送纸功能，防止拉料时阻力过大，造成套印错位而――使图纸模糊。5)裁纸控制实现商标纸成品自动裁切，用户可以根据需要设定裁切方式，一旦裁――切条件满足，裁刀落下完成裁切并自动记录裁切次数。6)吸风控制当印刷纸在工作台面上移动时，通过吸风增加印刷纸的附着力。――四、设计参考资料1.http://www.plc100.com/jiaocheng/2.http://www.plcjs.com/3.http://www.gongkong.com/五、设计说明书内容1.封面2.目录3.内容摘要(200~400 字左右，中英文)4.引言5.正文（设计方案比较与选择，设计方案原理、计算、分析、论证，设计结果的说明及特点）6.结束语7.附录(参考文献、图纸、材料清单等)六、设计进程安排第 1 周：资料准备与借阅，了解课题思路。第 2 周：设计要求说明及课题内容辅导，完成图纸初稿。第 3-5 周：进行毕业设计，完成说明书初稿。第 6 周：第一次检查，了解设计完成情况。第 7 周：第二次检查设计完成情况，并作好毕业答辩准备。第 8 周：毕业答辩与综合成绩评定。七、毕业设计答辩及论文要求1、毕业设计答辩要求答辩前三天，每个学生应按时将毕业设计说明书或毕业论文、专题报告等必要资料交指导老师批阅，由指导老师写出批阅意见。学...
