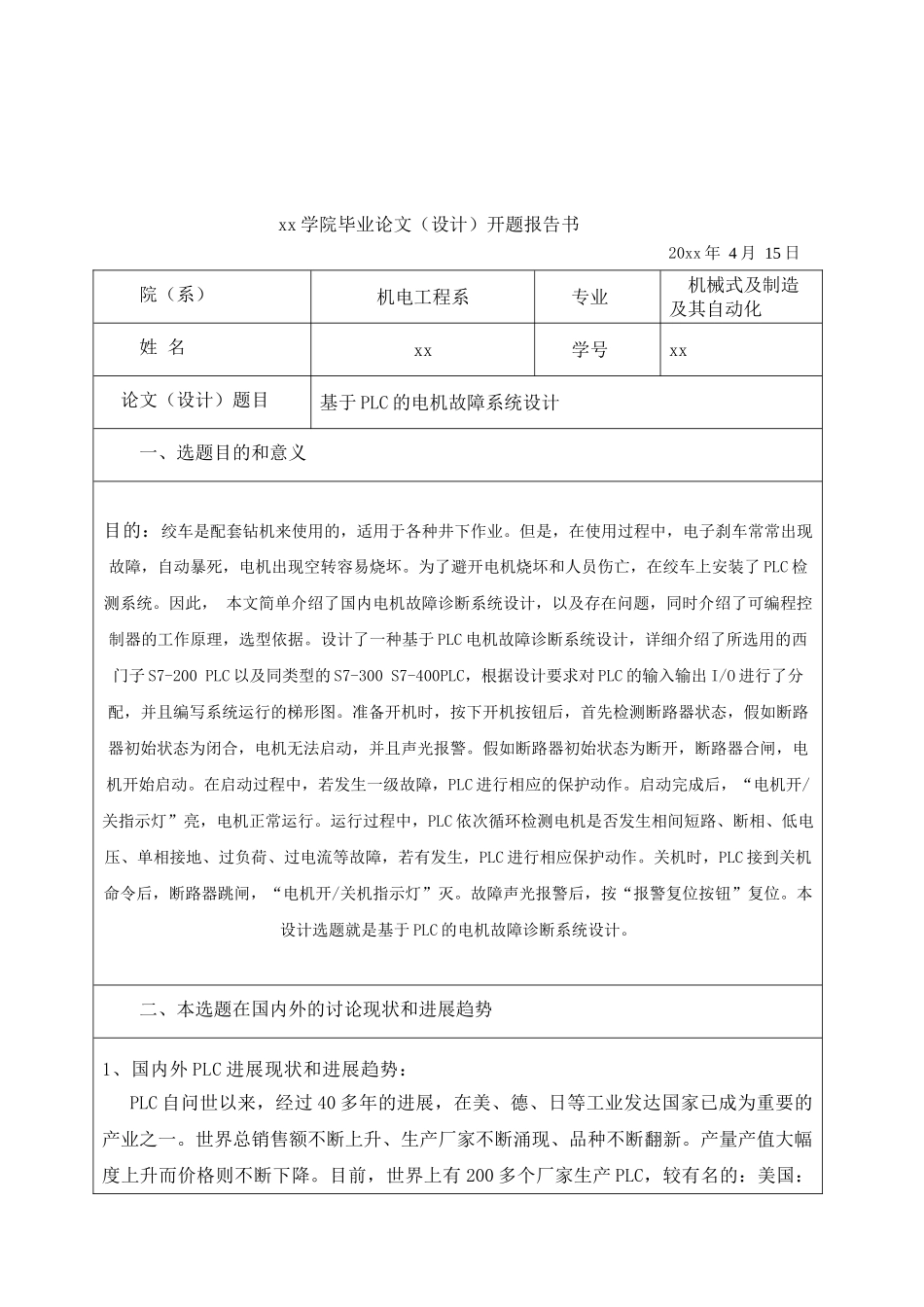

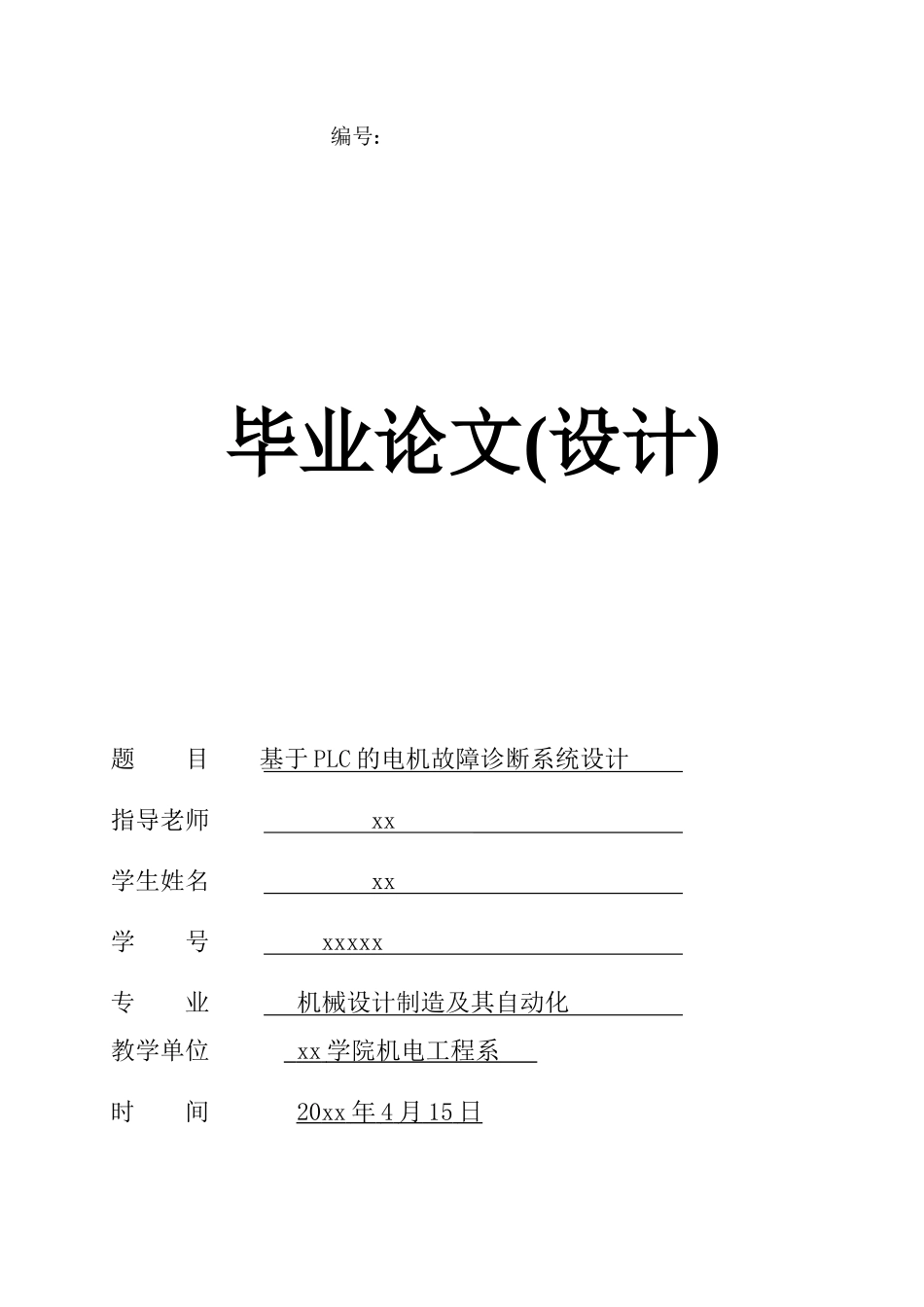

编号: 毕业论文(设计)题 目 基于 PLC 的电机故障诊断系统设计 指导老师 xx 学生姓名 xx 学 号 xxxxx 专 业 机械设计制造及其自动化 教学单位 xx 学院机电工程系 时 间 20 xx 年 4 月 15 日 xx 学院毕业论文（设计）开题报告书 20xx 年 4 月 15 日院（系）机电工程系专业机械式及制造及其自动化姓 名xx学号xx论文（设计）题目基于 PLC 的电机故障系统设计一、选题目的和意义目的：绞车是配套钻机来使用的，适用于各种井下作业
但是，在使用过程中，电子刹车常常出现故障，自动暴死，电机出现空转容易烧坏
为了避开电机烧坏和人员伤亡，在绞车上安装了 PLC 检测系统
因此， 本文简单介绍了国内电机故障诊断系统设计，以及存在问题，同时介绍了可编程控制器的工作原理，选型依据
设计了一种基于 PLC 电机故障诊断系统设计，详细介绍了所选用的西门子 S7-200 PLC 以及同类型的 S7-300 S7-400PLC，根据设计要求对 PLC 的输入输出 I/O 进行了分配，并且编写系统运行的梯形图
准备开机时，按下开机按钮后，首先检测断路器状态，假如断路器初始状态为闭合，电机无法启动，并且声光报警
假如断路器初始状态为断开，断路器合闸，电机开始启动
在启动过程中，若发生一级故障，PLC 进行相应的保护动作
启动完成后，“电机开/关指示灯”亮，电机正常运行
运行过程中，PLC 依次循环检测电机是否发生相间短路、断相、低电压、单相接地、过负荷、过电流等故障，若有发生，PLC 进行相应保护动作
关机时，PLC 接到关机命令后，断路器跳闸，“电机开/关机指示灯”灭
故障声光报警后，按“报警复位按钮”复位
本设计选题就是基于 PLC 的电机故障诊断系统设计

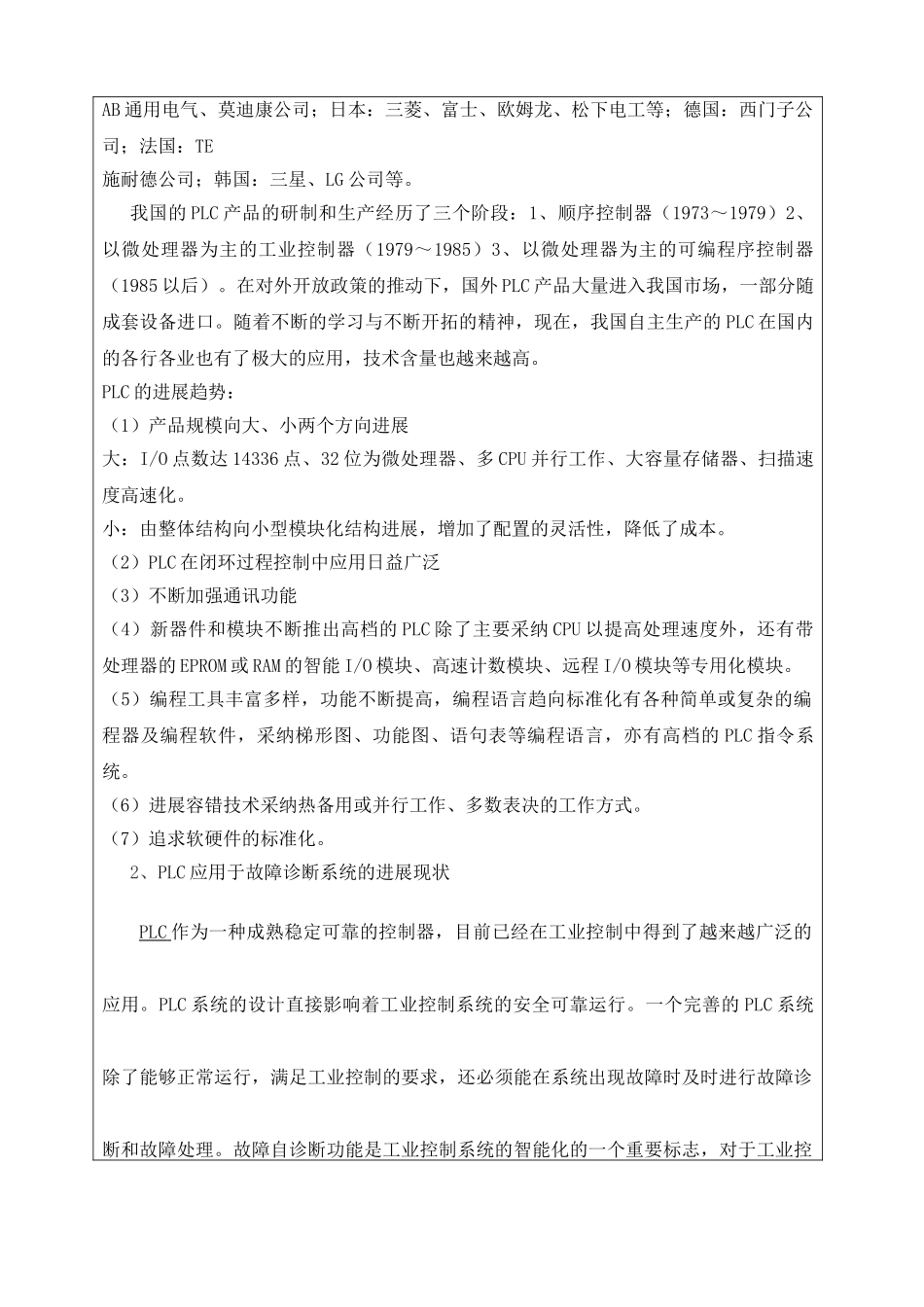

二、本选题在国内外的讨论现状和进展趋势1、国内外 PLC 进展现状和进展趋势：PLC 自问世以来，经
