基于plc的自动门控制系统大学毕设论文

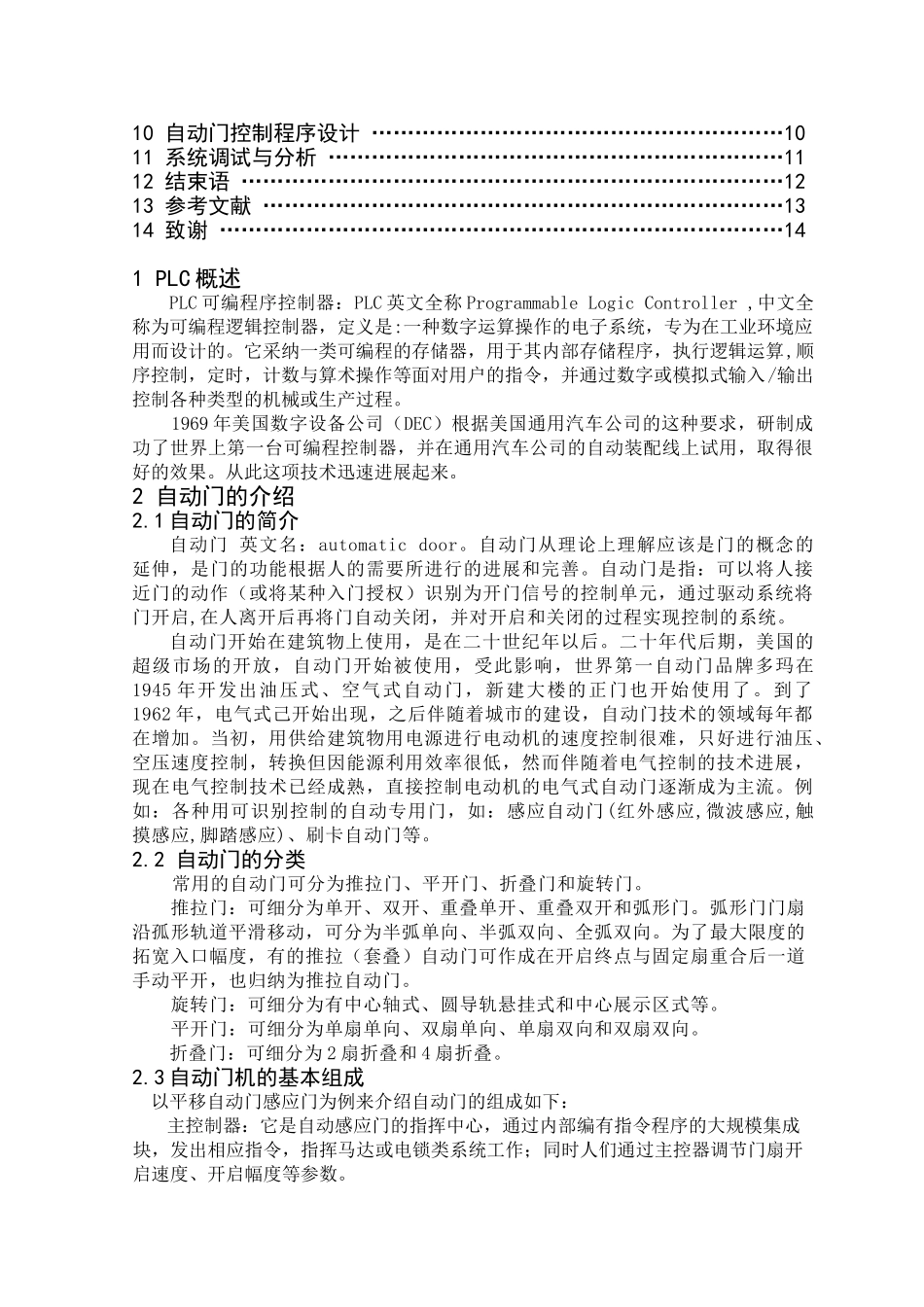

摘要随着经济的进展和人们生活水平的提高，自动门的应用也越来越广泛。它现在为许多宾馆、超市、百货大楼等现代建筑所必备，不仅可以美化出入口环境，而且具有节能、防尘、隔音等功能，同时也是建筑物智能化的重要指标。本次课程设计的自动门控制系统是利用 PLC 为核心来控制,其电路结构简单,单元电路分别通过原理图设计、由梯形图语言设计完成,利用试验室所提供的条件来模拟和验证程序,并利用指示灯实现系统功能,非常适用于日常生活控制场合。关键字：智能化;PLC;梯形图目录1 PLC 概述……………………………………………………………………32 自动门的介绍 ……………………………………………………………32.1 自动门的简介……………………………………………………………32.2 自动门的分类……………………………………………………………32.3 自动门机的基本组成……………………………………………………42.4 自动门行程开关的工作原理……………………………………………42.5 自动门光电开关介绍……………………………………………………53 自动门控制总体设计方案 ………………………………………………64 自动门控制装置的硬件组成 ……………………………………………65 自动门控制系统流程图 …………………………………………………66 自动门控制顺序功能图………………………………………………… 77 自动门控制 PLC 外部接线图 ……………………………………………88 继电器接触控制图 ………………………………………………………99 自动门控制梯形图程序设计……………………………………………1010 自动门控制程序设计 …………………………………………………1011 系统调试与分析 ………………………………………………………1112 结束语 …………………………………………………………………1213 参考文献 ………………………………………………………………1314 致谢 ……………………………………………………………………141 PLC 概述PLC 可编程序控制器：PLC 英文全称 Programmable Logic Controller ,中文全称为可编程逻辑控制器，定义是:一种数字运算操作的电子系统，专为在工业环境应用而设计的。它采纳一类可编程的存储器，用于其内部存储程序，执行逻辑运算,顺序控制，定时，计数与算术操作等面对用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程...
