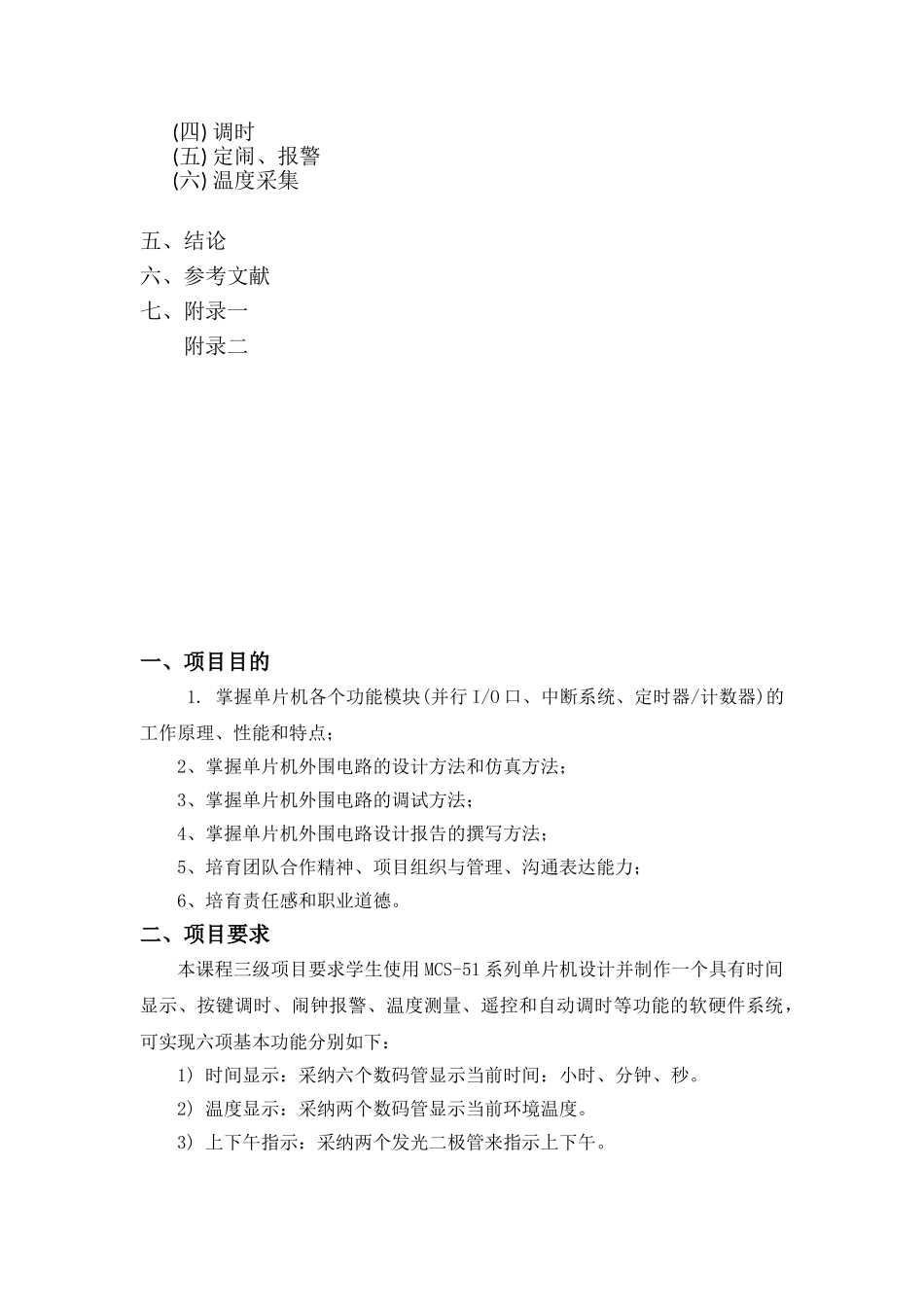

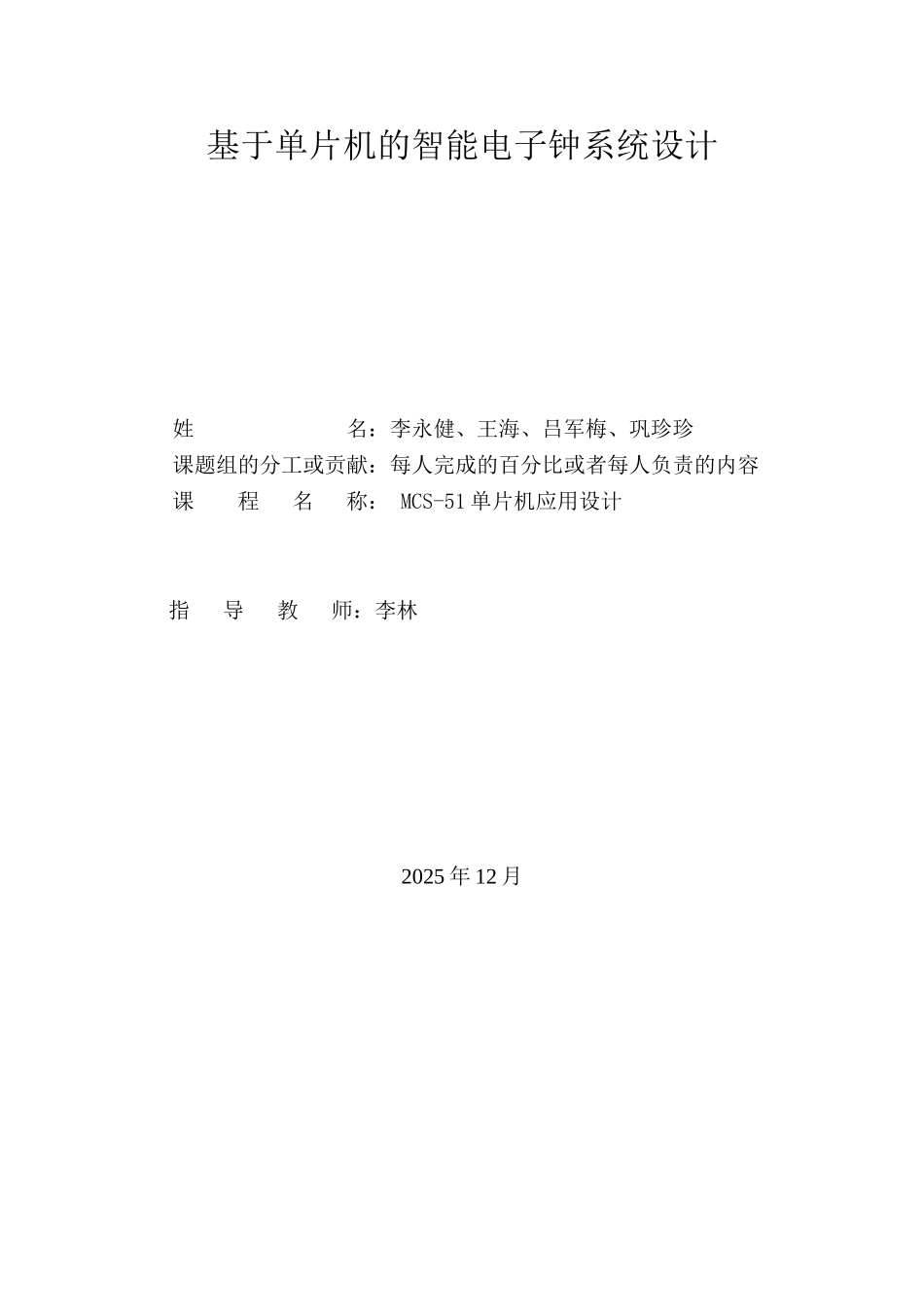

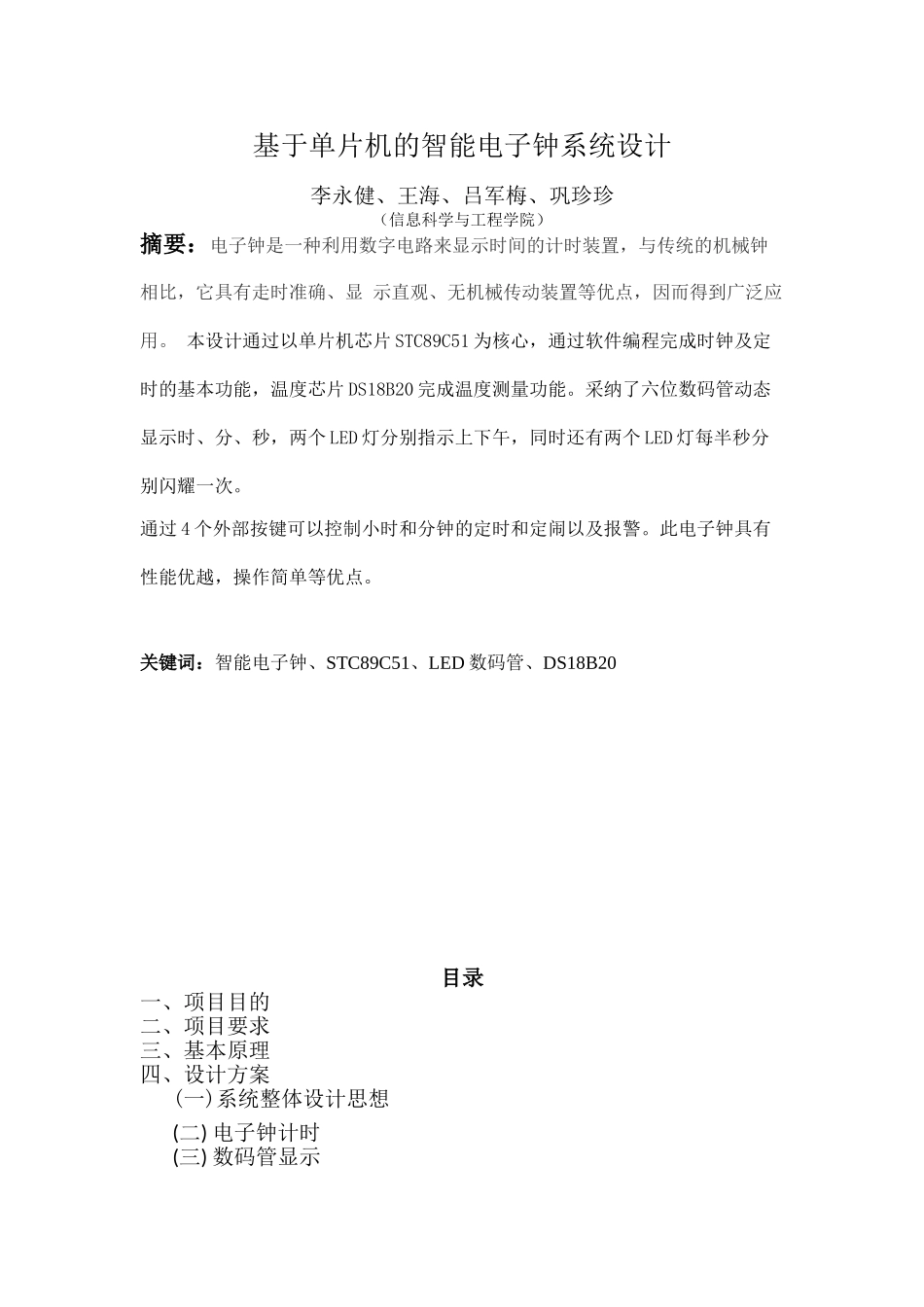

基于单片机的智能电子钟系统设计姓 名：李永健、王海、吕军梅、巩珍珍 课题组的分工或贡献：每人完成的百分比或者每人负责的内容课 程 名 称： MCS-51 单片机应用设计指 导 教 师：李林2025 年 12 月基于单片机的智能电子钟系统设计李永健、王海、吕军梅、巩珍珍（信息科学与工程学院）摘要：电子钟是一种利用数字电路来显示时间的计时装置，与传统的机械钟相比，它具有走时准确、显 示直观、无机械传动装置等优点，因而得到广泛应用。 本设计通过以单片机芯片 STC89C51 为核心，通过软件编程完成时钟及定时的基本功能，温度芯片 DS18B20 完成温度测量功能。采纳了六位数码管动态显示时、分、秒，两个 LED 灯分别指示上下午，同时还有两个 LED 灯每半秒分别闪耀一次。通过 4 个外部按键可以控制小时和分钟的定时和定闹以及报警。此电子钟具有性能优越，操作简单等优点。关键词：智能电子钟、STC89C51、LED 数码管、DS18B20目录一、项目目的二、项目要求三、基本原理四、设计方案 (一)系统整体设计思想(二) 电子钟计时(三) 数码管显示(四) 调时(五) 定闹、报警(六) 温度采集五、结论六、参考文献七、附录一 附录二一、项目目的 1. 掌握单片机各个功能模块(并行 I/O 口、中断系统、定时器/计数器)的工作原理、性能和特点；2、掌握单片机外围电路的设计方法和仿真方法；3、掌握单片机外围电路的调试方法；4、掌握单片机外围电路设计报告的撰写方法；5、培育团队合作精神、项目组织与管理、沟通表达能力；6、培育责任感和职业道德。二、项目要求本课程三级项目要求学生使用 MCS-51 系列单片机设计并制作一个具有时间显示、按键调时、闹钟报警、温度测量、遥控和自动调时等功能的软硬件系统，可实现六项基本功能分别如下：1) 时间显示：采纳六个数码管显示当前时间：小时、分钟、秒。2) 温度显示：采纳两个数码管显示当前环境温度。3) 上下午指示：采纳两个发光二极管来指示上下午。4) 半秒提示：采纳两个发光二极管，每隔半秒闪耀。5) 调时功能：采纳三个按键(K1-K3)来调整时间，步骤如下：a)按下 K1 键，开始调小时，同时 2 个小时数码管闪耀。b)按下 K2 键，小时加；按下 K3 键，小时减。c)小时调整好后，再按下 K1 键，开始调分钟，同时分钟数码管闪耀。d)按下 K2 键，分钟加；按下 K3 键，分钟减。e)调整好分钟后，再按下 K1 键，调时结束。6) 闹钟功能：采纳三个按键(K2-K4)来调整...
