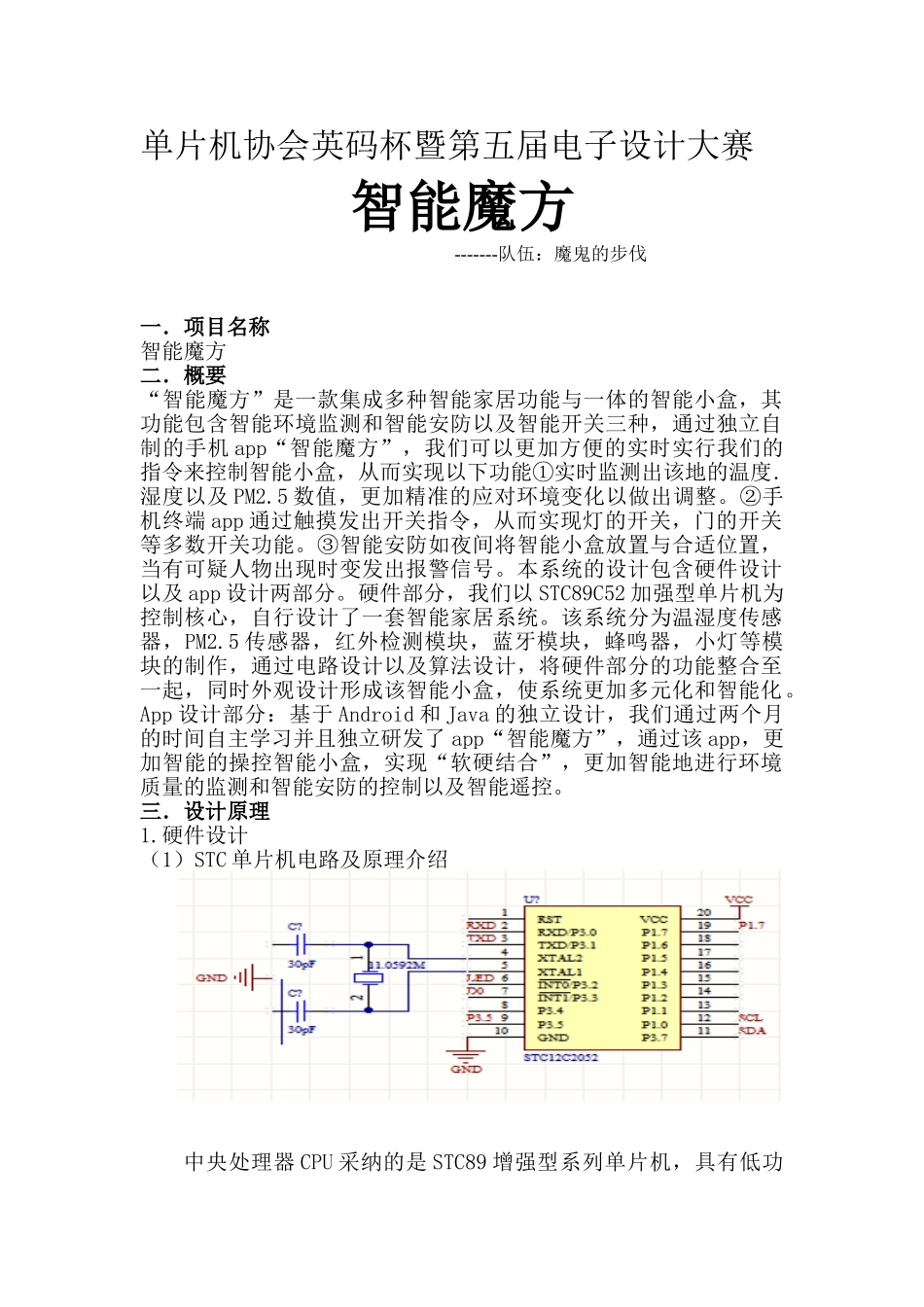

单片机协会英码杯暨第五届电子设计大赛智能魔方 -------队伍：魔鬼的步伐一．项目名称智能魔方二．概要“智能魔方”是一款集成多种智能家居功能与一体的智能小盒，其功能包含智能环境监测和智能安防以及智能开关三种，通过独立自制的手机 app“智能魔方”，我们可以更加方便的实时实行我们的指令来控制智能小盒，从而实现以下功能①实时监测出该地的温度.湿度以及 PM2.5 数值，更加精准的应对环境变化以做出调整。②手机终端 app 通过触摸发出开关指令，从而实现灯的开关，门的开关等多数开关功能。③智能安防如夜间将智能小盒放置与合适位置，当有可疑人物出现时变发出报警信号。本系统的设计包含硬件设计以及 app 设计两部分。硬件部分，我们以 STC89C52 加强型单片机为控制核心，自行设计了一套智能家居系统。该系统分为温湿度传感器，PM2.5 传感器，红外检测模块，蓝牙模块，蜂鸣器，小灯等模块的制作，通过电路设计以及算法设计，将硬件部分的功能整合至一起，同时外观设计形成该智能小盒，使系统更加多元化和智能化。App 设计部分：基于 Android 和 Java 的独立设计，我们通过两个月的时间自主学习并且独立研发了 app“智能魔方”，通过该 app，更加智能的操控智能小盒，实现“软硬结合”，更加智能地进行环境质量的监测和智能安防的控制以及智能遥控。三．设计原理1.硬件设计（1）STC 单片机电路及原理介绍中央处理器 CPU 采纳的是 STC89 增强型系列单片机，具有低功耗、超低价；高速、高可靠；强抗静电、强抗干扰的特点，这有利于该项目基本功能的实现同时节约成本便于推广。（2）电源部分以 12V 对智能魔方进行供电，并用 7805 芯片稳压至 5V 给单片机供电，1117 芯片稳压至 3.3V 给蓝牙模块供电。（3）温湿度电路部分该电路实现监测温湿度功能。（4）PM2.5 电路部分该电路实现监测 PM2.5 功能。（5）蓝牙电路部分蓝牙为智能小盒实现无线数据传输。（6）智能安防电路部分利用红外模块，当可疑人员经过我们的智能小盒便会立即报警，发出响声。（7）智能开关电路部分（以开关灯为例）实现手机 APP 操控的智能开关。（8）程序储存电路部分存储温湿度数据的电路。（9）程序①#include#include#include void nop(){_nop_();_nop_();}void delay20ms() //20ms 误差 -0.000000000003us{ unsigned char a,b,c; for(c=5;c>0;c--) for(b=89;b>0;b--) for(a=247;a>...
