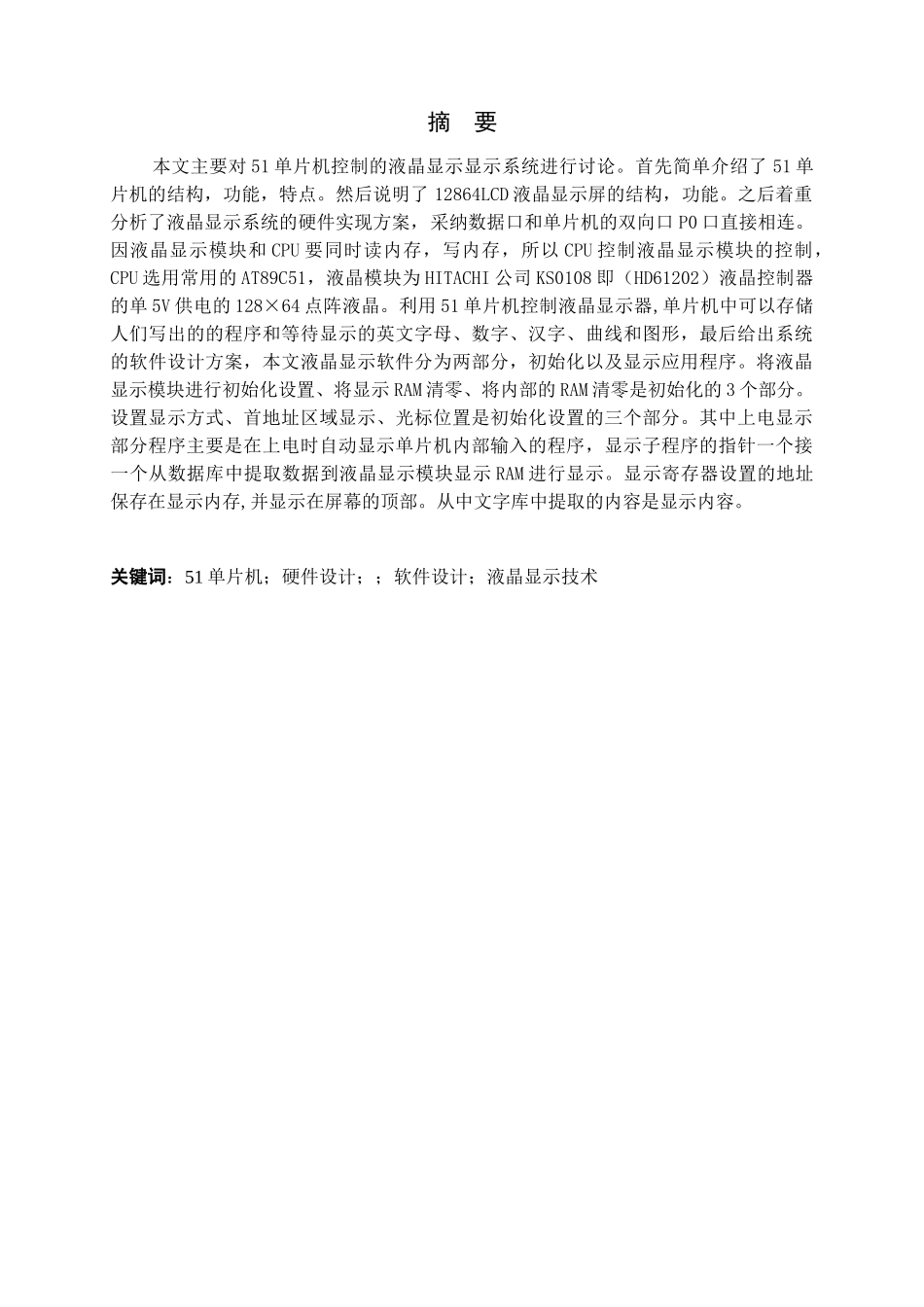

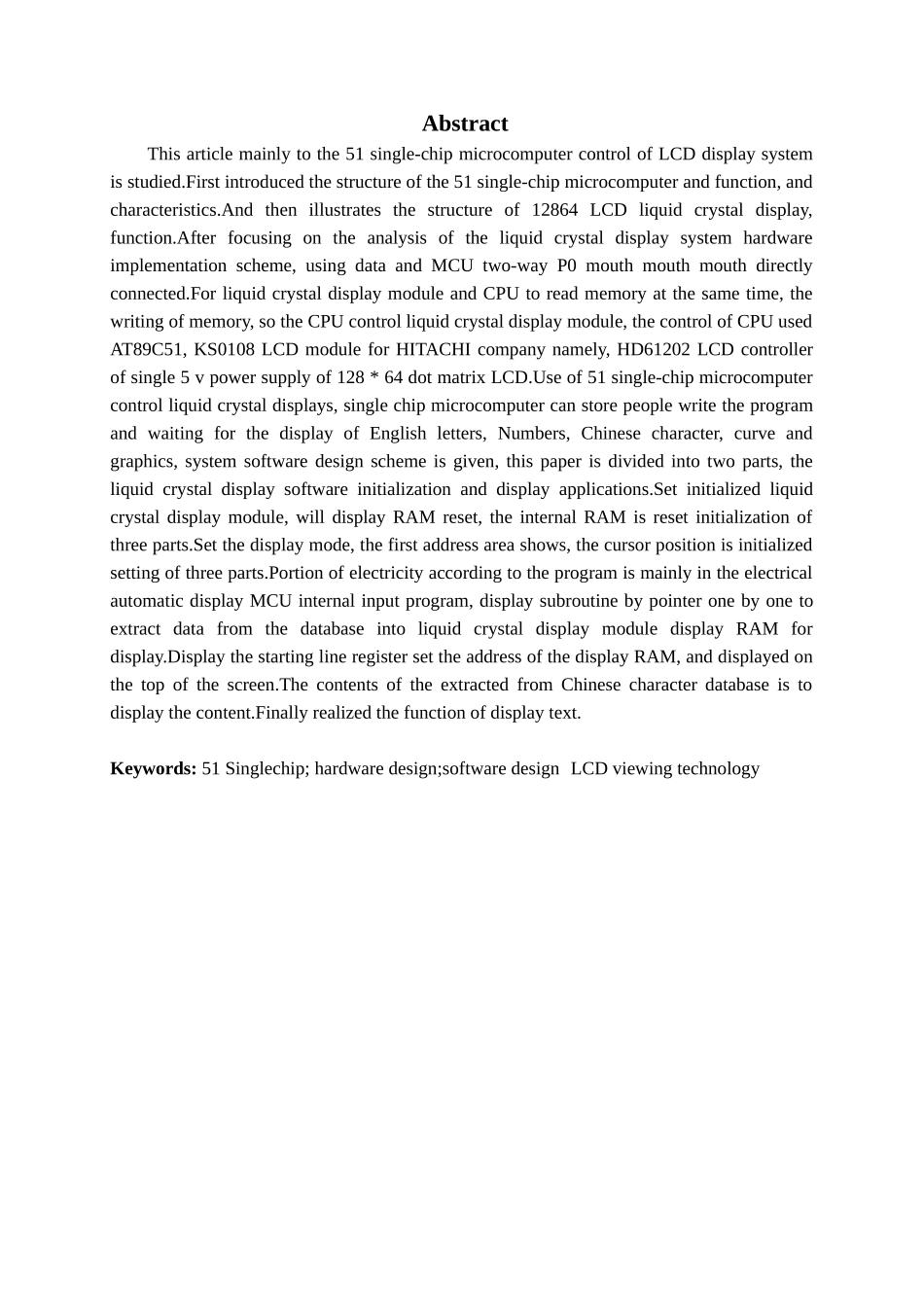

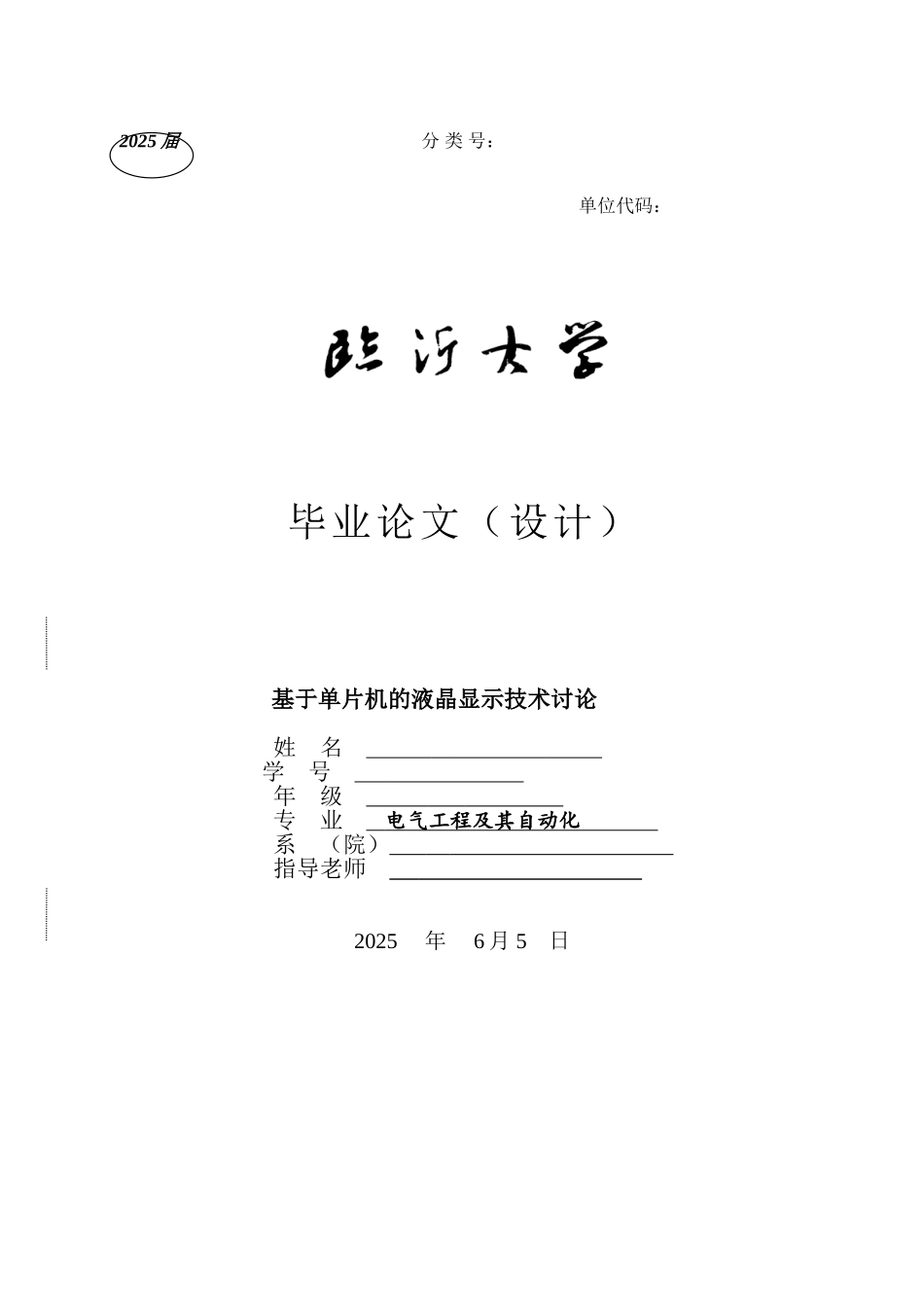

2025 届 分 类 号： 单位代码： 毕业论文（设计）基于单片机的液晶显示技术讨论 姓 名 学 号 年 级 专 业 电气工程及其自动化 系 （院） 指导老师 2025 年 6 月 5 日摘 要本文主要对 51 单片机控制的液晶显示显示系统进行讨论。首先简单介绍了 51 单片机的结构，功能，特点。然后说明了 12864LCD 液晶显示屏的结构，功能。之后着重分析了液晶显示系统的硬件实现方案，采纳数据口和单片机的双向口 P0 口直接相连。因液晶显示模块和 CPU 要同时读内存，写内存，所以 CPU 控制液晶显示模块的控制，CPU 选用常用的 AT89C51，液晶模块为 HITACHI 公司 KS0108 即（HD61202）液晶控制器的单 5V 供电的 128×64 点阵液晶。利用 51 单片机控制液晶显示器,单片机中可以存储人们写出的的程序和等待显示的英文字母、数字、汉字、曲线和图形，最后给出系统的软件设计方案，本文液晶显示软件分为两部分，初始化以及显示应用程序。将液晶显示模块进行初始化设置、将显示 RAM 清零、将内部的 RAM 清零是初始化的 3 个部分。设置显示方式、首地址区域显示、光标位置是初始化设置的三个部分。其中上电显示部分程序主要是在上电时自动显示单片机内部输入的程序，显示子程序的指针一个接一个从数据库中提取数据到液晶显示模块显示 RAM 进行显示。显示寄存器设置的地址保存在显示内存,并显示在屏幕的顶部。从中文字库中提取的内容是显示内容。 关键词：51 单片机；硬件设计；；软件设计；液晶显示技术 AbstractThis article mainly to the 51 single-chip microcomputer control of LCD display system is studied.First introduced the structure of the 51 single-chip microcomputer and function, and characteristics.And then illustrates the structure of 12864 LCD liquid crystal display, function.After focusing on the analysis of the liquid crystal display system hardware implementation scheme, using data and MCU two-way P0 mouth mouth mouth directly connected.For liquid crystal display module and CPU to read memory at the same time, the writing of memory, so the CPU control liquid crystal display module, the control of CPU used AT89C51, KS0108 LCD module...
