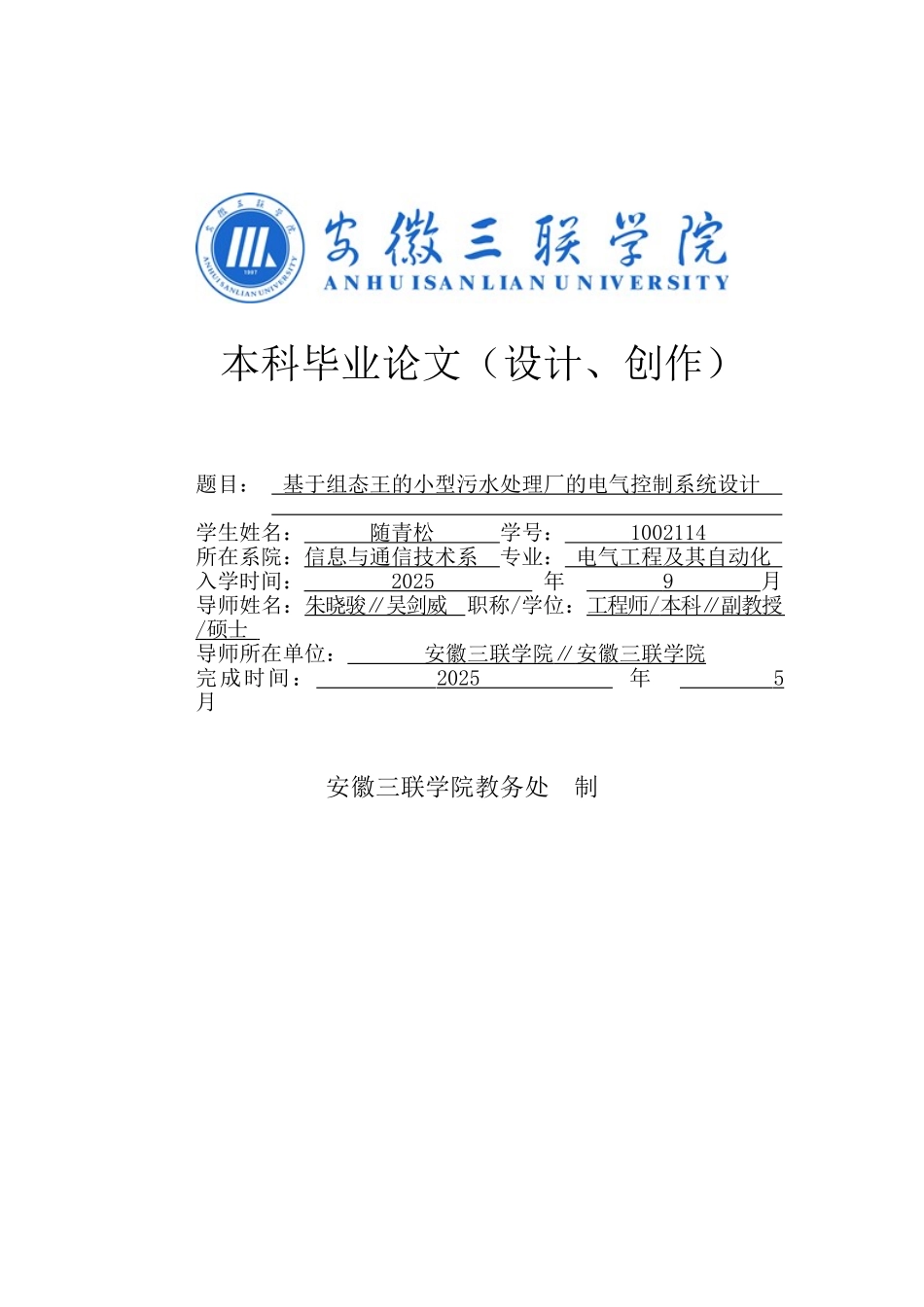

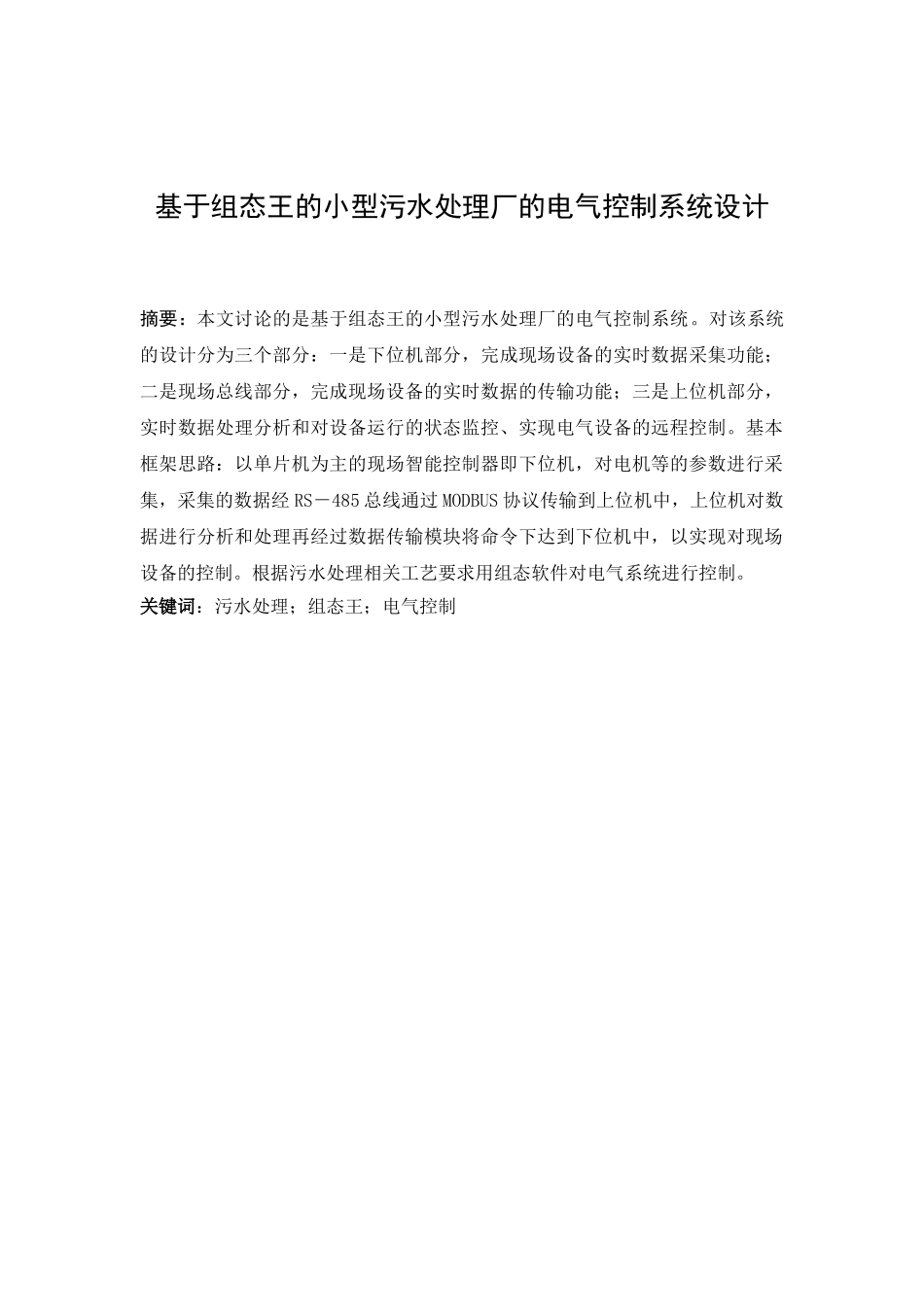

本科毕业论文（设计、创作） 题目： 基于组态王的小型污水处理厂的电气控制系统设计 学生姓名： 随青松 学号： 1002114 所在系院：信息与通信技术系 专业： 电气工程及其自动化 入学时间： 2025 年 9 月导师姓名：朱晓骏∥吴剑威 职称/学位：工程师 / 本科∥副教授 / 硕士 导师所在单位： 安徽三联学院 ∥ 安徽三联学院 完成时间： 2025 年 5 月 安徽三联学院教务处 制 基于组态王的小型污水处理厂的电气控制系统设计摘要：本文讨论的是基于组态王的小型污水处理厂的电气控制系统。对该系统的设计分为三个部分：一是下位机部分，完成现场设备的实时数据采集功能；二是现场总线部分，完成现场设备的实时数据的传输功能；三是上位机部分，实时数据处理分析和对设备运行的状态监控、实现电气设备的远程控制。基本框架思路：以单片机为主的现场智能控制器即下位机，对电机等的参数进行采集，采集的数据经 RS－485 总线通过 MODBUS 协议传输到上位机中，上位机对数据进行分析和处理再经过数据传输模块将命令下达到下位机中，以实现对现场设备的控制。根据污水处理相关工艺要求用组态软件对电气系统进行控制。关键词：污水处理；组态王；电气控制Based on kingview small sewage treatment plant of electrical control system designAbstract：This paper research is based on Kingview small sewage treatment plant of electric control system. The design of the system is divided into three parts: First, the lower machine part, real time data acquisition function to do the field devices; Second, field bus parts, complete field equipment real-time data transmission function; Third, PC part, real-time data processing analysis and the equipment running condition monitoring and the realization of the remote control of electrical equipment. The basic framework idea is, lower machine is mainly composed of single chip microcomputer, and the intelligent controller that is lower machine, on the parameters of the motor, such as acquisition, acquisition of data transmission through the MODBUS protocol by the RS-485 bus t...
