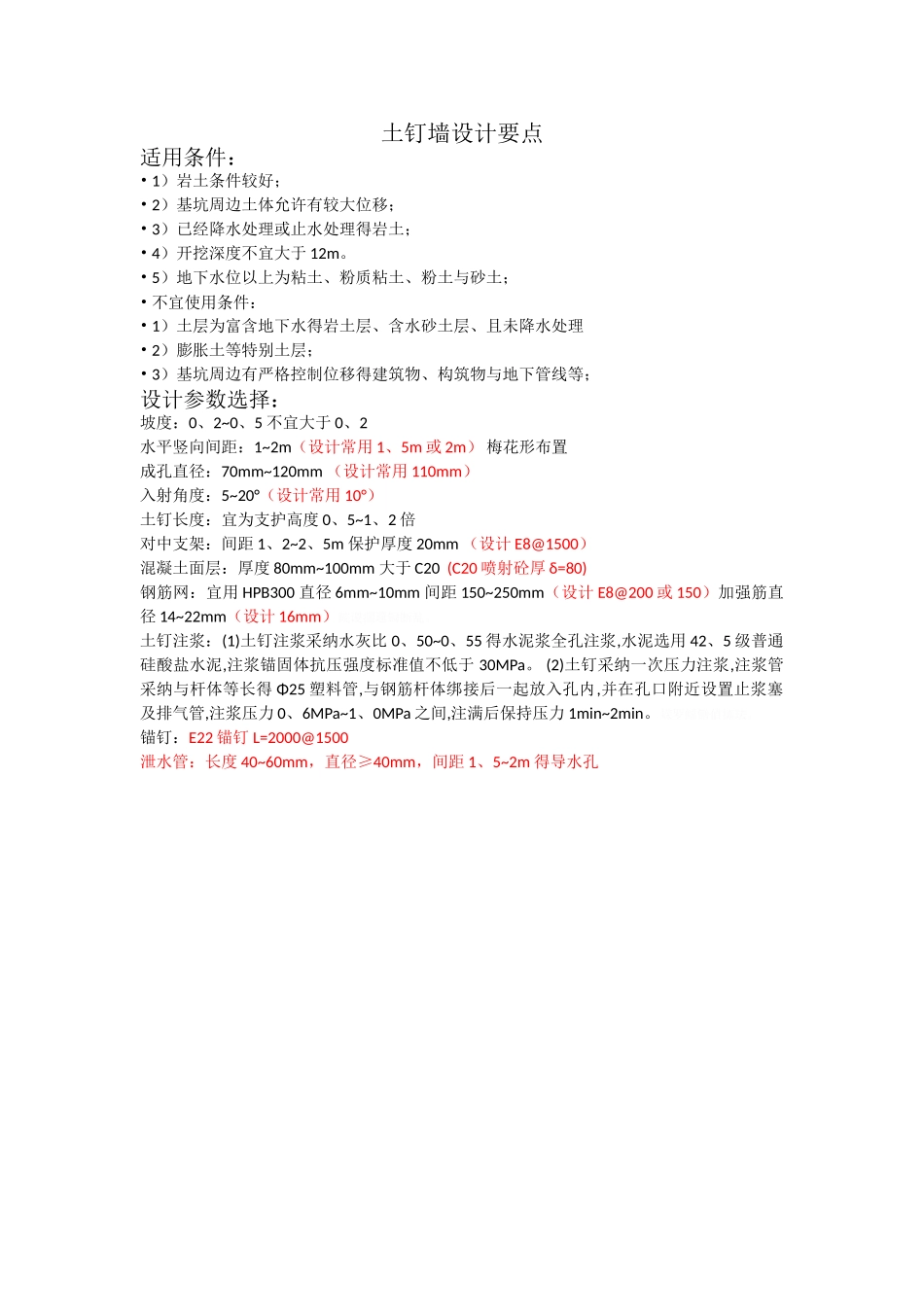

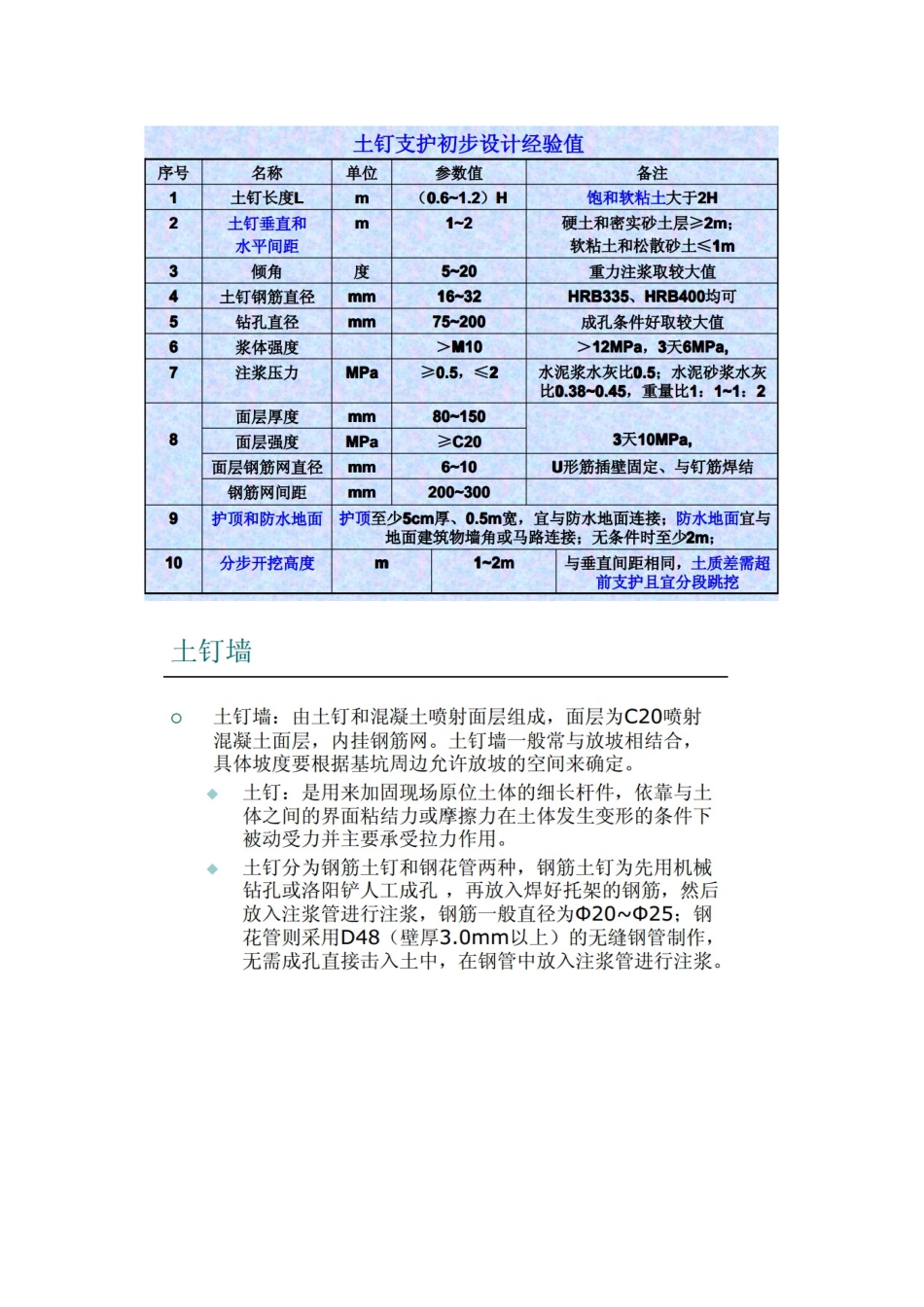

土钉墙设计要点适用条件：• 1）岩土条件较好；• 2）基坑周边土体允许有较大位移；• 3）已经降水处理或止水处理得岩土；• 4）开挖深度不宜大于 12m。• 5）地下水位以上为粘土、粉质粘土、粉土与砂土；• 不宜使用条件：• 1）土层为富含地下水得岩土层、含水砂土层、且未降水处理• 2）膨胀土等特别土层；• 3）基坑周边有严格控制位移得建筑物、构筑物与地下管线等；设计参数选择：坡度：0、2~0、5 不宜大于 0、2水平竖向间距：1~2m（设计常用 1、5m 或 2m） 梅花形布置成孔直径：70mm~120mm （设计常用 110mm）入射角度：5~20°（设计常用 10°）土钉长度：宜为支护高度 0、5~1、2 倍对中支架：间距 1、2~2、5m 保护厚度 20mm （设计 E8@1500）混凝土面层：厚度 80mm~100mm 大于 C20 (C20 喷射砼厚 δ=80)钢筋网：宜用 HPB300 直径 6mm~10mm 间距 150~250mm（设计 E8@200 或 150）加强筋直径 14~22mm（设计 16mm）鲩谡擱邏锔断乱。土钉注浆：(1)土钉注浆采纳水灰比 0、50~0、55 得水泥浆全孔注浆,水泥选用 42、5 级普通硅酸盐水泥,注浆锚固体抗压强度标准值不低于 30MPa。 (2)土钉采纳一次压力注浆,注浆管采纳与杆体等长得 Φ25 塑料管,与钢筋杆体绑接后一起放入孔内,并在孔口附近设置止浆塞及排气管,注浆压力 0、6MPa~1、0MPa 之间,注满后保持压力 1min~2min。蝾罗鳐鳝偵擁珐。锚钉：E22 锚钉 L=2000@1500 泄水管：长度 40~60mm，直径≥40mm，间距 1、5~2m 得导水孔土钉整体稳定性验算：二级 1、3 三级 1、25土钉抗隆起安全系数：二级 1、6 三级 1、4土钉抗拔安全系数：二级 1、6 三级 1、4锚杆设计要点间距：水平≥1、5m(桩锚时与排桩间距一致) 竖向≥2m 第一排位于冠梁下 1m 左右入射角度：15~25°成孔直径：100mm~150mm 长度：自由段≥5m 锚固段≥6m对中支架：自由段 1、5~2m 锚固段 1~1、5m锚杆（索）体：锚杆 HRB400 HRB500 螺纹钢 锚索：极限强度为 1860MPa 直径为 15、24mm 高强度低松弛预应力筋用钢绞线注浆：(1)锚索注浆采纳水灰比 0、50~0、55 得水泥浆全孔注浆(锚索自由段钢绞线应采纳防腐油脂涂塑并外包塑料波纹软管),水泥选用 42、5 级普通硅酸盐水泥,注浆锚固体抗压强度标准值不低于 30MPa。殞氫疠稈猪飼駢。 (2)锚索采纳二次压力注浆施工工艺,一次注浆管采纳 Φ20 塑料管(耐压设计强度不小于1MPa),注浆管得出浆口距孔底 0、...
