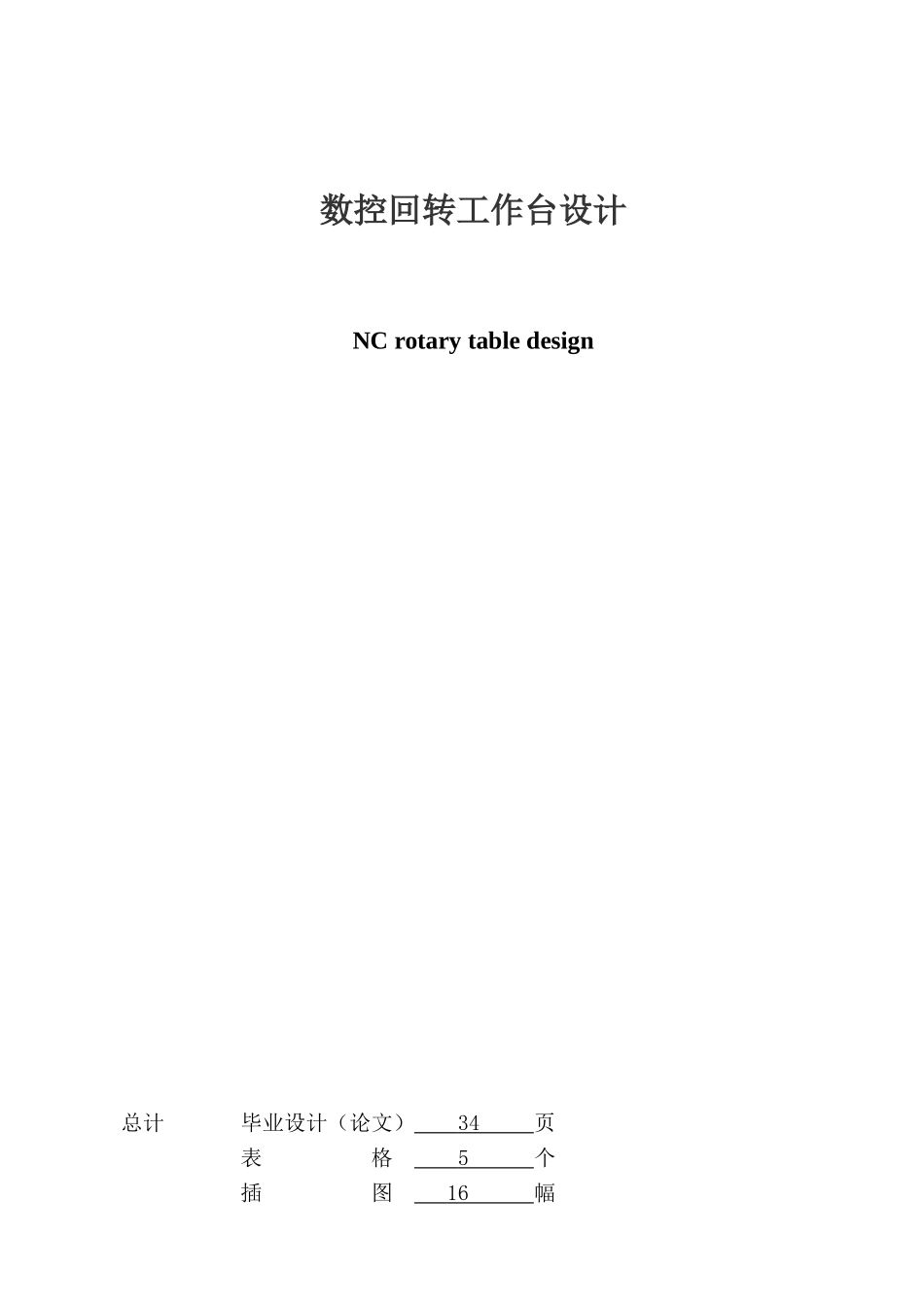

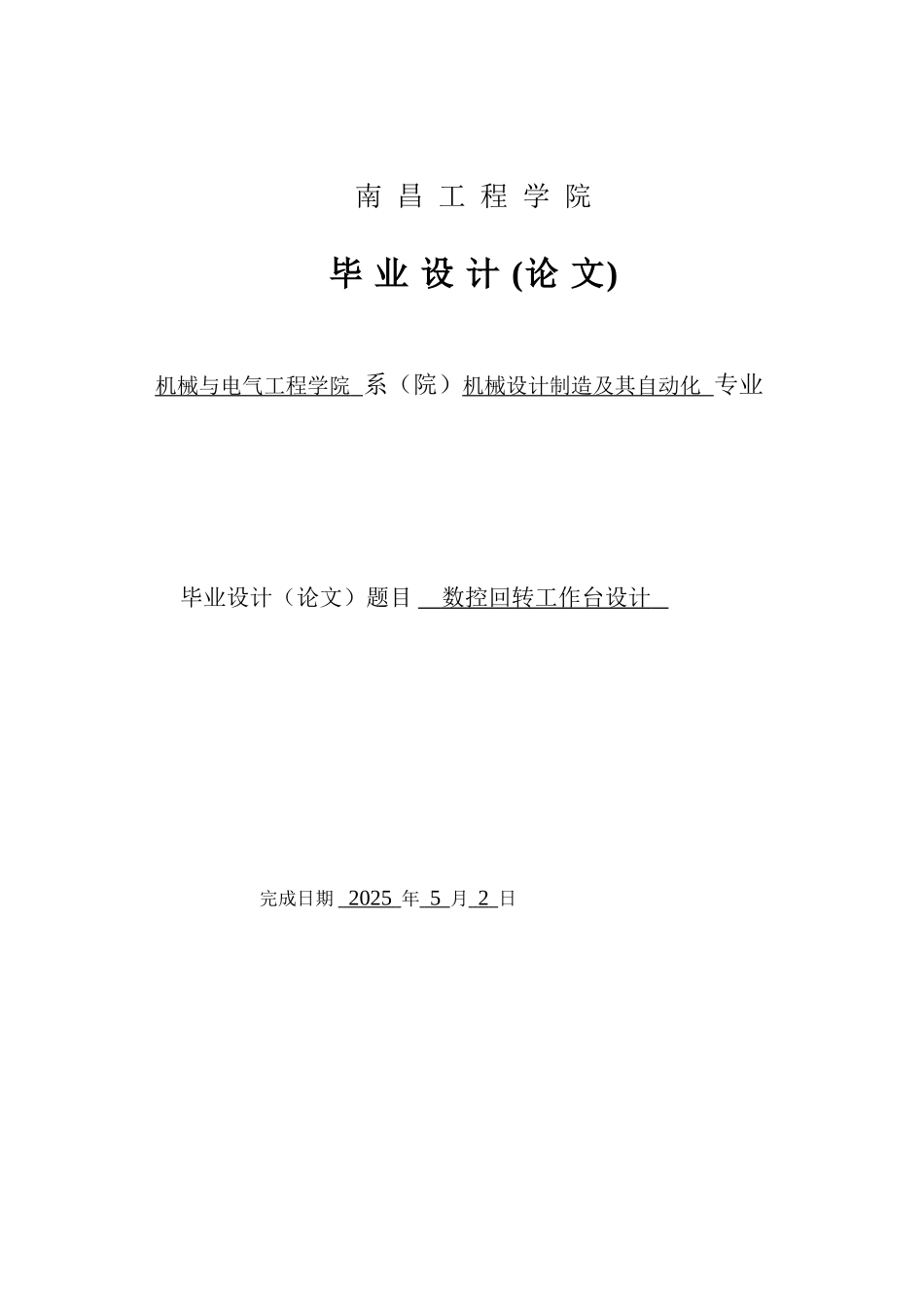

南 昌 工 程 学 院毕 业 设 计 (论 文)机械与电气工程学院 系（院）机械设计制造及其自动化 专业毕业设计（论文）题目 数控回转工作台设计 完成日期 2025 年 5 月 2 日数控回转工作台设计NC rotary table design 总计 毕业设计（论文） 34 页 表 格 5 个 插 图 16 幅 摘要数控机床在机械行业中扮演的角色越来越重要。特别是数控机床朝着大功率、高速度、高精度、高稳定性的方向进展，其可靠性已成为衡量其性能的重要指标。而数控回转工作台作为数控机床中不可或缺的部件，其精度已直接影响到机床的整体性能。为了提高效率，扩大机床制造范围，数控机床除了做三轴直线进给运动之外，通常还需要用数控回转工作台来做加工的圆周运动。由此来满足自动改变工件相对主轴的位置，让机床更好的对工件各个面的加工。配合数控系统的控制，数控回转工作台可以有效提高生产率，消除人为误差，提高加工精度。数控回转工作台主要是应用于数控铣床与数控镗床或加工中心，它主要是用于对板类、箱体等类似工件的不间断回转加工和多面加工。本次主要设计方向是数控铣床中的数控回转工作台，我们对主要的零件进行了结构功能设计。装配图、零件图用 CAD 软件绘制。 关键词：数控铣床 数控回转工作台 蜗杆传动 Abstract The NC machine is playing an increasingly important role in mechanism manufacture. The reliability is the main signal to measure its performance with the tendency of high power, high speed, high fidelity and high stability. However, the NC rotating table, as an inevitable part of NC machine, has affected its overall performance directly because of its high fidelity. In order to improve the optional efficiency and expand the technology scope of NC machine, the feed movement must follow X, Y, and Z coordinate axes as well as being accomplished by NC rotating table to finish its circular feed movement, to reach a purpose that enable the indexing automatically to change the position of machining work pieces with related spindle, and finally make the surface machining conveniently. Besides, improving...
