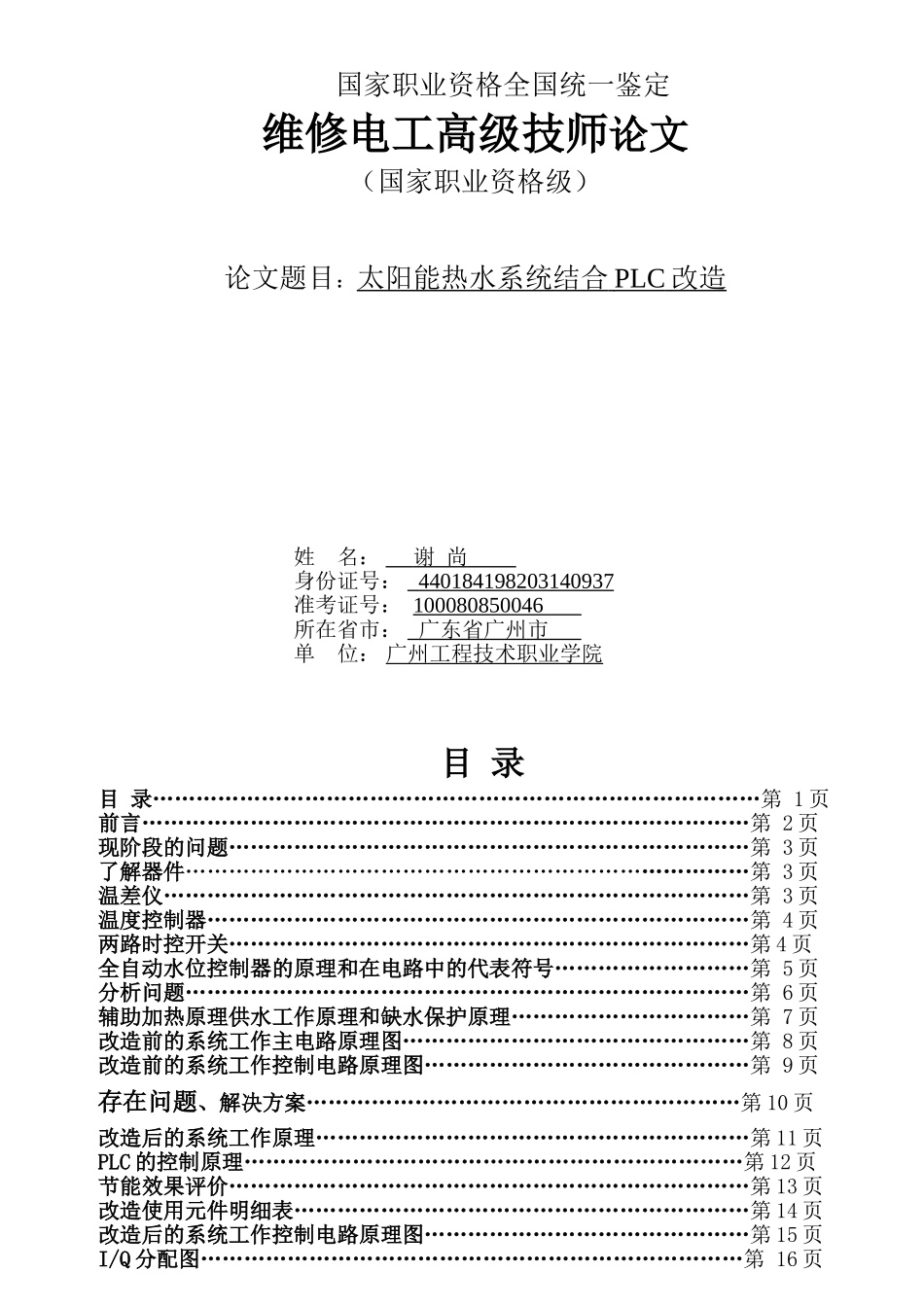

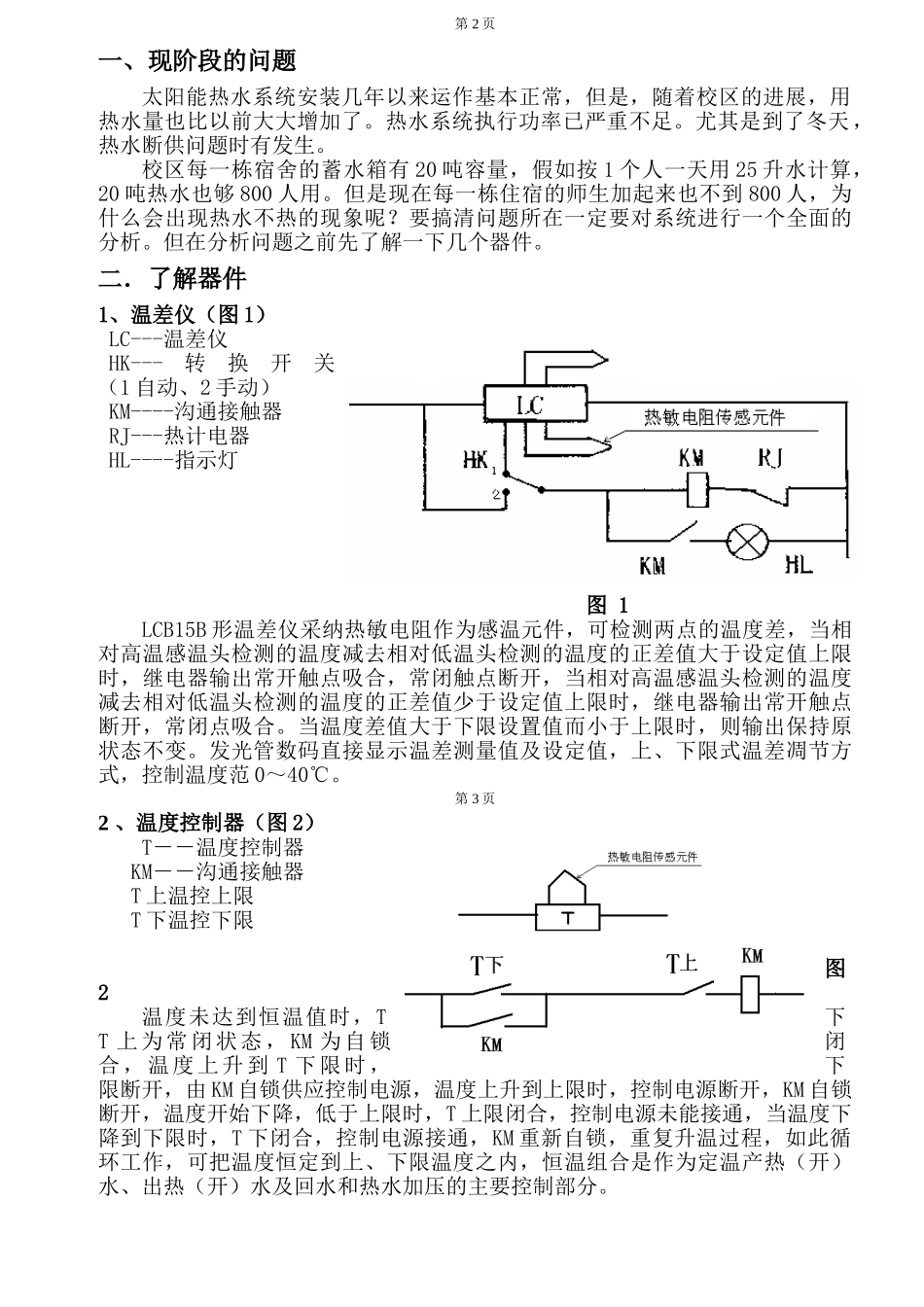

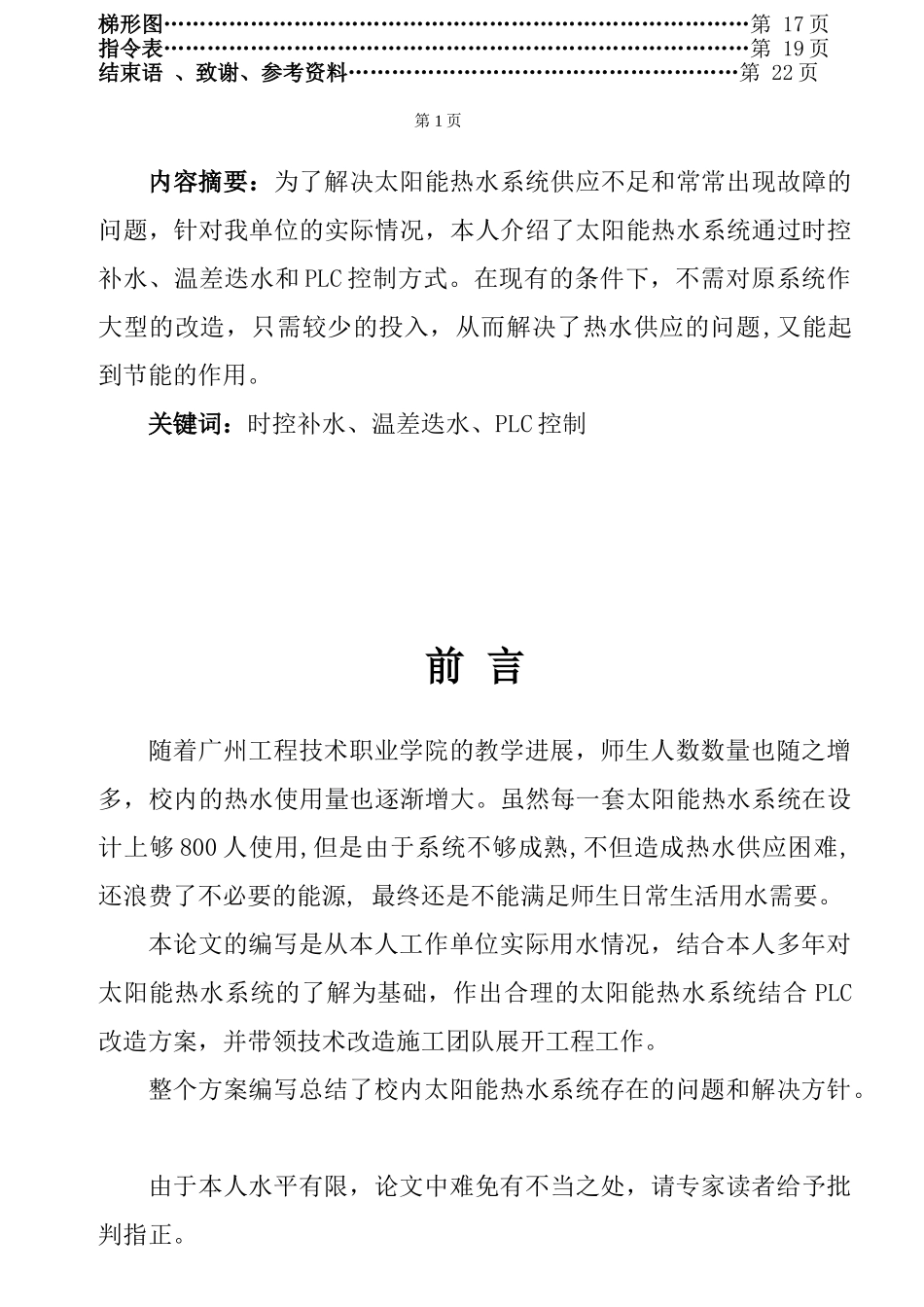

国家职业资格全国统一鉴定维修电工高级技师论文（国家职业资格级）论文题目：太阳能热水系统结合 PLC 改造 姓 名： 谢 尚 身份证号： 440184198203140937 准考证号： 100080850046 所在省市： 广东省广州市 单 位： 广州工程技术职业学院目 录目 录…………………………………………………………………………第 1 页前言…………………………………………………………………………第 2 页现阶段的问题………………………………………………………………第 3 页了解器件……………………………………………………………………第 3 页温差仪………………………………………………………………………第 3 页温度控制器…………………………………………………………………第 4 页两路时控开关………………………………………………………………第 4 页全自动水位控制器的原理和在电路中的代表符号………………………第 5 页分析问题……………………………………………………………………第 6 页辅助加热原理供水工作原理和缺水保护原理……………………………第 7 页改造前的系统工作主电路原理图…………………………………………第 8 页改造前的系统工作控制电路原理图………………………………………第 9 页存在问题、解决方案……………………………………………………第 10 页改造后的系统工作原理……………………………………………………第 11 页PLC 的控制原理……………………………………………………………第 12 页节能效果评价………………………………………………………………第 13 页改造使用元件明细表………………………………………………………第 14 页改造后的系统工作控制电路原理图………………………………………第 15 页I/Q 分配图…………………………………………………………………第 16 页梯形图………………………………………………………………………第 17 页指令表………………………………………………………………………第 19 页结束语 、致谢、参考资料………………………………………………第 22 页第 1 页内容摘要：为了解决太阳能热水系统供应不足和常常出现故障的问题，针对我单位的实际情况，本人介绍了太阳能热水系统通过时控补水、温差迭水和 PLC 控制方式。在现有的条件下，不需对原系统作大型的改造，只需较少的投入，从而解决了...
